锂电电芯装配线，为什么开始用激光位移传感器盯高度和段差？

概述：本案例聚焦锂电电芯装配线，给大家讲解激光位移传感器为什么更适合顶盖高度和壳口段差检测，以及安装角度、教导模式和输出方式怎么影响现场稳定性。

一、问题出在速度上，也出在接触检测本身

客户原来的工位要判断两件事：顶盖压装后的高度是否在窗口内，壳口周边有没有明显段差。这个动作看起来不复杂，但放到锂电装配线上就不是一回事了。节拍一快，接触式测头会面临磨损、回弹、工件轻微晃动带来的数值波动；一旦治具状态再有一点变化，现场就会频繁调阈值。

更麻烦的是，电芯表面并不总是理想状态。金属表面有反光，局部还会因为工艺残留、颜色差异或压装微小偏差，导致普通开关型检测手段只能给出一个模糊判断，工程师想追根溯源时，手里并没有足够的数据。

二、为什么这里更适合用激光位移传感器

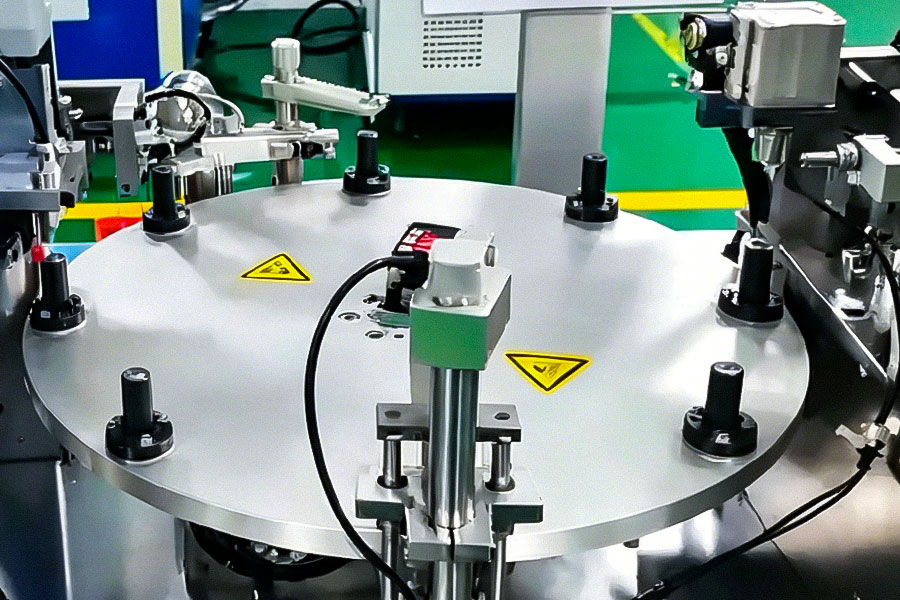

客户最后选的是阿童木 LD1 系列激光位移传感器。判断逻辑并不复杂，这个工位真正需要的是连续距离量，而不是简单的有无信号。

• 第一，非接触测量更适合高速线。 产线节拍快时，接触式测头的机械动作本身就是变量，激光位移则直接读取距离变化，少了一层机械接触误差。
• 第二，能同时看高度和段差。 只要把基准面和判定窗口设好，同一套工位既能判断整体高度，也能识别压装后局部翘起或不平。
• 第三，输出方式更容易进系统。 这类位移传感器既能做开关量判定，也能提供模拟量，设备厂后续接 PLC、工控机或数据采集模块都更方便。

这次客户采用的是中心距离 50mm 规格，量程更适合紧凑工位，响应时间则按标准模式配置，先保证稳定，再去追求速度上限。这个判断是对的。现场项目里，先把信号测稳，比一味追 1.5ms 更重要。

三、真正难的不是安装，而是把误差来源拆开

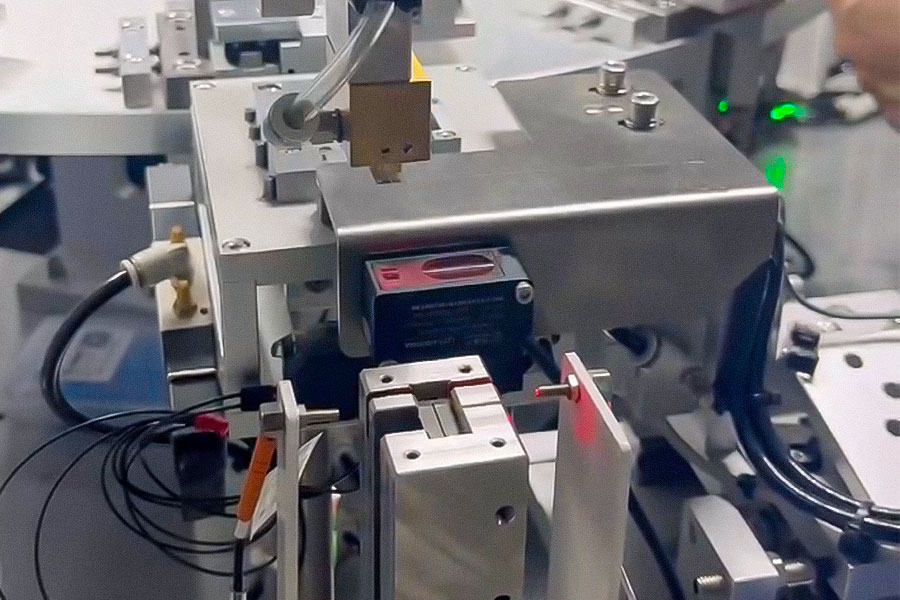

很多人以为激光位移传感器装上去就能测，其实真正决定效果的，是你有没有把误差来源想清楚。这个项目里，客户最初把传感器正对高反光边缘，结果数值偶尔跳动。后来调整了出光角度，并把测量点放在更稳定的参考区域，再配合教导模式设定上下限窗口，波动立刻收敛下来。

这也是阿童木 LD1 这类产品适合锂电工位的原因之一。它不是只给一个开关结果，而是能把连续距离变化交给你，让工程师知道问题到底出在产品、治具还是安装姿态。对设备厂来说，这一点比单次检测通过更重要，因为它关系到后面整条线的可维护性。

四、改造后，客户拿到的不是一个更贵的传感器

试运行一个月后，客户给出的反馈很直接：报警少了，调机时间短了，工程师更容易定位异常来源。以前碰到压装不稳，只能先怀疑机构；现在直接看位移曲线和判定窗口，就能知道是单颗电芯超差，还是治具状态偏了。

五、这个案例能给设备厂什么结论

结论很明确：如果你的工位要测的是高度、段差、平整度这类连续尺寸，而且产线节拍快、零件表面状态又复杂，那么激光位移传感器通常比接触式测量更值得优先评估。反过来，如果现场只需要粗略到位确认，没有尺寸窗口要求，也没必要把方案做重。

锂电行业之所以是激光位移传感器的大用量行业，就在这里。它不是单纯追求高精度，而是在高节拍、小尺寸、复杂表面条件下，需要一套更稳定、更容易进系统的数据型检测手段。

如果你也在评估锂电装配、极片、壳体或焊后检测工位，先看三件事： 测量对象的表面状态、安装距离、以及你到底需要开关量还是连续位移数据。把这三项先想清楚，选型会快很多。
