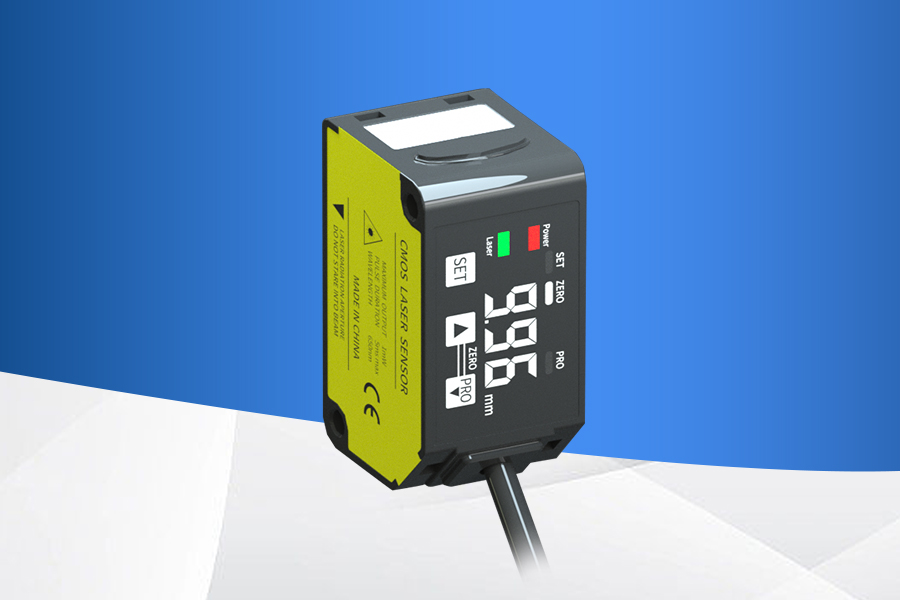

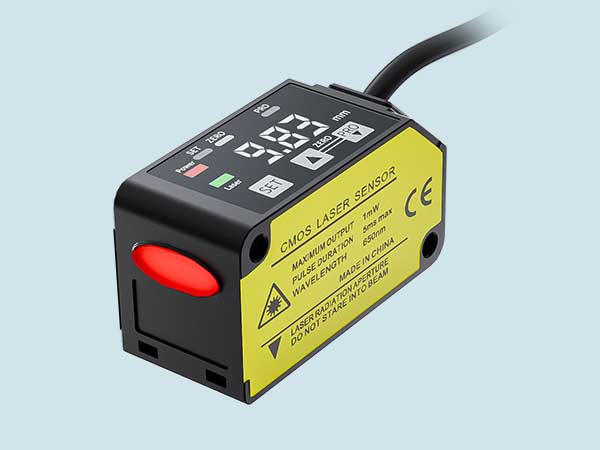

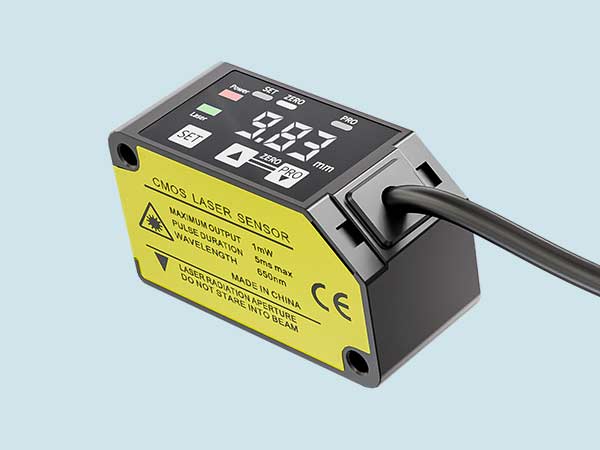

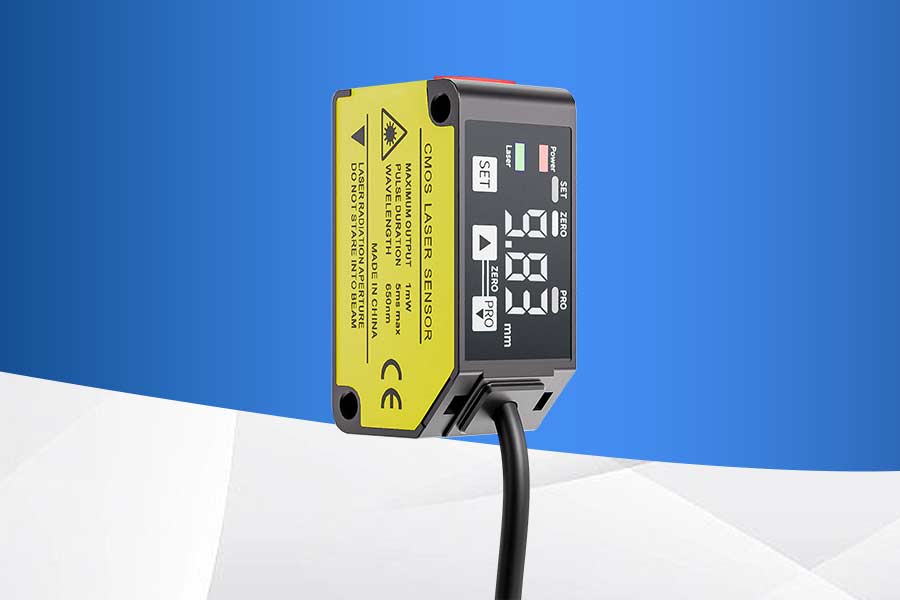

激光测距传感器 LD1-H030
- 数字CMOS激光传感器具有体积小、光电小、精度高等特点；精准检测待测物体的相对位移，常用于长度、距离、振动、速度、方位等物理量的测量。
产品特点
非接触测量
适用范围广：金属、塑料均可检测
检测距离 25-35mm
适配多种安装场景，25-35 毫米的检测范围，灵活满足不同工位需求。
高精度
精准稳定，检测误差控制在 10 微米以内，确保结果一致可靠
开关量 + 模拟量双输出
支持两种信号输出，适配各类控制系统，兼容性更强。
技术参数
| 型号 | LD1-H030NA(NPN) / LD1-H030PA(PNP) | 型号种类 | 双重输出型 |
| 测量中心距离 | 30mm | 测量范围 | ±5mm |
| 重复精度 | 10μm | 直线性 | ±0.1%F.S. |
| 温度特性 | 0.03%F.S./℃ | 光源 | 红色半导体激光2类 最大输出1mW、发光光束波长：655nm |
| 光束直径 | 约 φ50μm | 电源电压 | 12V-24V DC±10% 脉动 P-P 10% |
| 消耗电流 | 40mA以下（电源电压24V DC时）、60mA以下（电源电压12V DC时） | ||
| 控制输出(NPN) |
[NPN输出型] NPN开路集电极晶体管 ·最大流入电流：50mA ·外加电压：30V DC 以下（控制输出-0V之间） ·剩余电压：1.5V以下（流入电流50mA下） ·漏电流：0.1mA以下 |
控制输出(PNP) |
[PNP输出型] PNP开路集电极晶体管 最大流入电流：50mA ·外加电压：30V DC 以下（控制输出+V之间） ·剩余电压：1.5V以下（流出电流50mA下） ·漏电流：0.1mA以下 |
| 输出动作 | 入光时ON/非入光时ON 可切换 | 短路保护 | 配备（自动恢复型） |
| 反应时间 | 1.5ms/5ms10ms 可切换 | 外部输入 | NPN无接点输入 有效：0V~+1.2V DC 输入阻抗：约10kΩ |
| 保护构造 | IP67(IEC） | 重量 | 约 35g（不含电缆）、约 85g（含电缆） |
| 外观尺寸 |
|
||
注：产品不断创新，性能继续提升，本技术参数仅供参考。
