MDSC-1000L 金属双张检测控制器锂电版

产品概述

锂电行业专用版双张检测器，针对行业材料“轻”“小”“薄”的特点，配备定制版的M8、M12小探头，保证高可靠性

使用场景

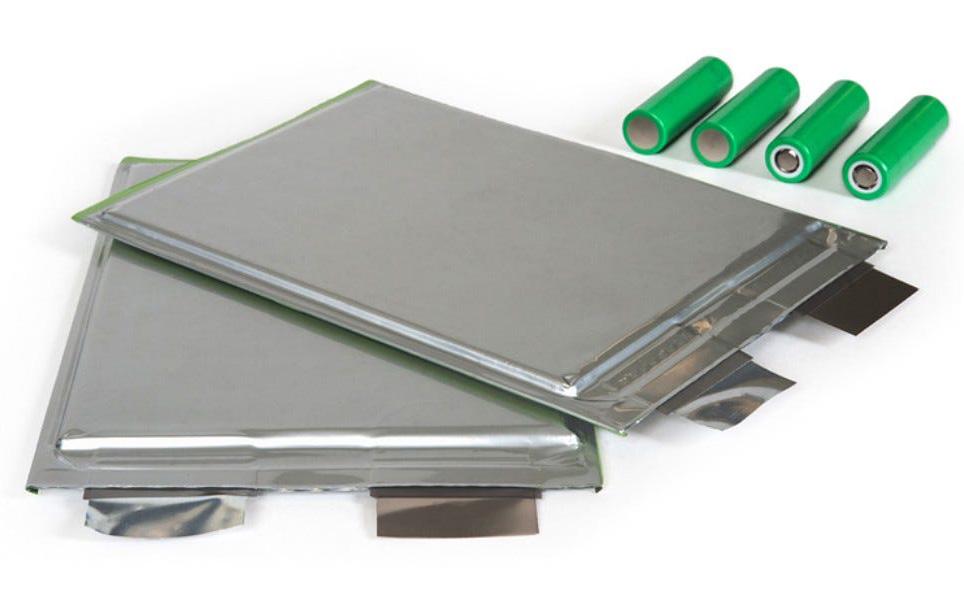

锂电行业叠片机、极耳焊、PCB开料、上板机等设备的双张检测

检测厚度

铜板
镍板
铝板

0.01 - 1mm

133-4281-4291 在线咨询

产品特点

非接触式检测

非接触式检测，不直接接触材料，避免材料损伤和损耗。

一键自动学习工料

不区分材料类型，免重复调试，一键自动学习工料。

响应速度快

检测响应速度快，可达600 pcs/min。

MultisCom优化算法

专利算法有效提升检测稳定性。

抗干扰能力强

3mm厚度特制合金专利外壳，采用贴片元件、4层电路板方案，有效提升抗干扰能力。

耐用性好

强耐用性，抗磁抗震，不受油污、温度、覆膜影响。

触摸屏控制

内置485通讯模块，连接触摸屏控制，提高工作效率，操作记录溯源可查。

混料可检

锂电池极耳铜箔、铝箔混料可检

产品参数

(左滑查看更多参数)

型号	MDSC-1000L
主机尺寸	132mm116mm48mm	开孔尺寸	121mm*105mm
额定电压	DC 24V/500mA	响应速度	1200 pcs/min
检测材质	铜、镍、铝板等	检测厚度	铜、镍、铝：0.01 - 1mm
控制输出	1. NPN 单双张开关信号输出，最大驱动50mA/48V 2. NPN 零张开关信号输出，最大驱动50mA/48V 说明：单张、双张输出信号宽度，出厂默认50ms，可调范围：5 - 500ms

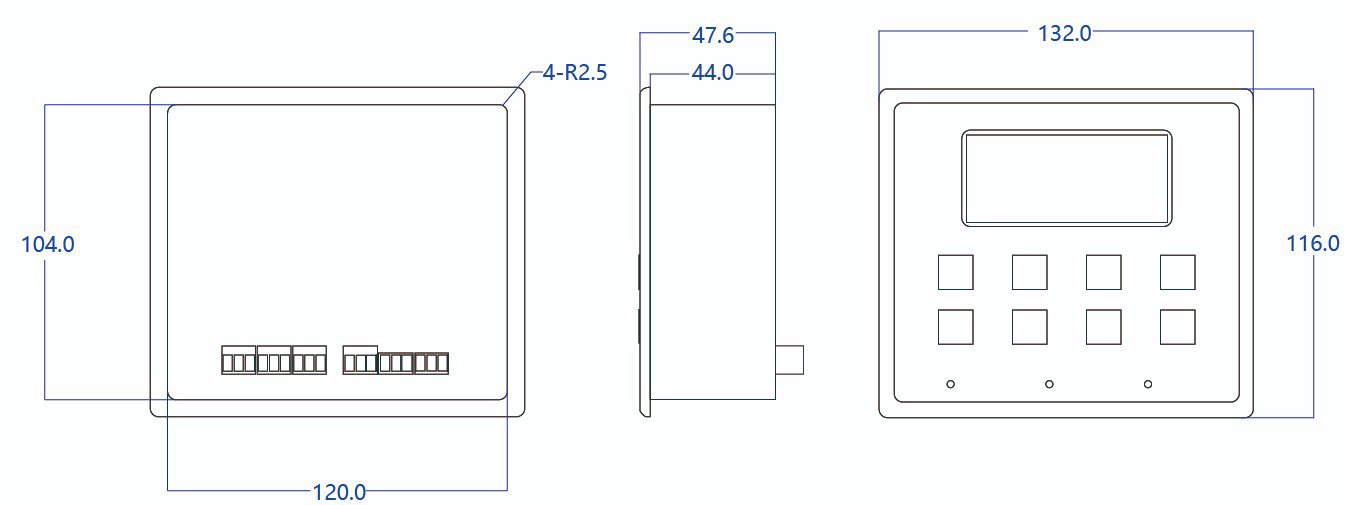

外观尺寸

适配传感器

M8圆形传感器

SE-1000LC-F5.0-M8

尺寸：直径 8mm*长度 20mm
线长：标配5米，可定制

M12圆形传感器

SE-1000LC-F6.0

尺寸：直径 12mm*长度 25mm
线长：传感器T（动头端）线长6米，传感器R（固定端）线长4米
