MRR-H200 磁栅尺读数头

产品概述

开放且可靠的线性测量系统，防油、防水、防尘、防震、耐油污、耐高湿度、耐高低温、适用各种恶劣工作环境，可替代光栅尺、位移传感器等产品，可大幅降低成本。

使用场景

适用于木材石材加工机床、直线电机、半导体、液晶、面板设备及高精度位移测量自动化生产线、玻璃检测台、玻璃磨边机、折弯机、油压机、激光切割、数控机床、坐标铣床、坐标镗床等设备。

核心功能

分辨率可选
(1/5/10)μm
定位精度
±20μm/m
重复定位精度
±20μm/m
抗干扰
电路设计
防油 / 防水
防尘 / 防震

133-4281-4291 在线咨询

产品特点

高可靠性

采用全金属外壳设计，高柔耐磨屏蔽电缆，抗干扰软硬件电路设计。

高精度

分辨率精度可选：1μm、5μm、10μm，亦可按客户要求定制，被测量装置平行安装，无机械转换误差。

高环境适应性

能耐受油污、液体、灰尘、振动等复杂的工作环境。

安装简单

产品采用方便调整的腰圆孔定位，安装简单方便。

产品参数

(左滑查看更多参数)

读数头技术参数

型号	MRR-H200	分辨率	1μm、5μm、10μm可选
定位精度	±20μm/m	重复定位精度	±20μm/m
外壳材料	锌/铝金属压铸	读取距离	0.1-1mm
电缆护套	ETFE 铁氟龙	工作电压	5-24V DC
输出信号	单端或差分	输出电压	单端24V 差分5V
输出阻抗	0Ω (R负载＞75Ω)	电流消耗	＜25 mA 24V DC ＜50 mA 5V DC
相位	90±1°	响应速度	250m/min(与速度成比例输出)
连接方式	开放电线末端 (可定制4-9针插拔连接器)
外观尺寸

磁栅尺技术参数

极距	2mm、5mm可选	防护等级	IP67
电缆曲率半径	8D	折弯次数	＞2000万次循环
运行温度	0℃ … +50℃	存放温度（未经处理）	短期：-10℃…+60℃ 中期：0℃…40℃ 长期：+20℃
20℃时准确性,mm为单位	± (0.025+0.02×L[m]) (L=测量长度，以米为单位）	由热引起的长度膨胀	∆L(m) = L(m) x α(1/K) x ∆ϑK (L = 磁尺长度，以米为单位， ∆ϑ = 相对温度变化)
相对空气湿度	最大 95%，未冷凝时	长度膨胀系数	α ≈ 16 x 10-6 1/K
弯曲半径	最小 100 mm	可供应长度	50 m (至 100 m 请事先咨询)
磁尺重量	ca. 62 g/m (包括粘贴带 + 覆盖薄膜)	覆盖带重量	ca. 19 g/m (包括粘贴带 + 覆盖薄膜)
外来磁性影响	外来磁场与磁尺表面的距离不能超过 64 mT (640 Oe; 52 kA/m)，否则可能损坏或毁坏磁尺编码

（更多参数请参考说明书）

客户案例

更多案例 >>

留下您的信息,获取产品资料及报价

拨打电话 133-4281-4291 联系我们，或者留下您的联系方式，我们会尽快与您联系

资料下载

MRR系列读数头使用说明V1.3.8

2025-05-30

阿童木-MB磁栅尺V1.0

2021-12-14

产品特点

高可靠性

高精度

高环境适应性

安装简单

产品参数

客户案例

磁栅尺案例丨东莞某厂商折弯机磁栅应用

磁栅尺案例丨深圳某直线电机厂商磁栅应用

磁栅尺读数头丨东莞某厂家大型门式吊床（龙门吊）中的应用

磁栅尺读数头案例丨五金冲压行业检测冲压机头行程的应用

磁栅尺读数头应用案例丨佛山某家具厂裁板机使用磁栅尺提高精度

磁栅尺读数头案例丨佛山某客户自动换模设备上的应用

资料下载

相关产品

磁栅尺读数头 MH0-H200

磁栅尺读数头 MH0-H500

磁栅尺读数头 MRR-H500

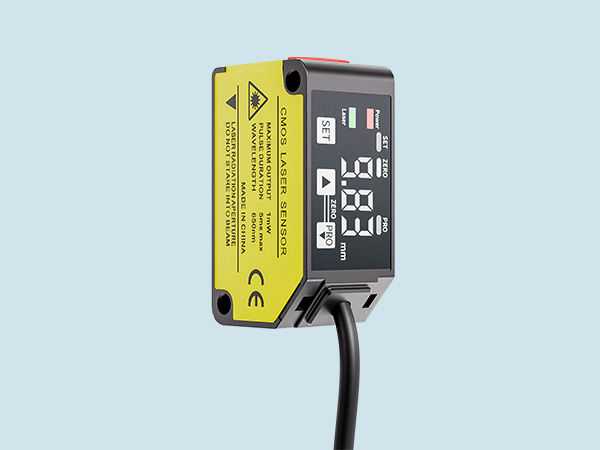

激光测距传感器 LD1-H030
