MRR-H500 磁栅尺读数头
产品概述
开放且可靠的线性测量系统,防油、防水、防尘、防震、耐油污、耐高湿度、耐高低 温、适用各种恶劣工作环境,可替代光栅尺、位移传感器等产品,可大幅降低成本。
使用场景

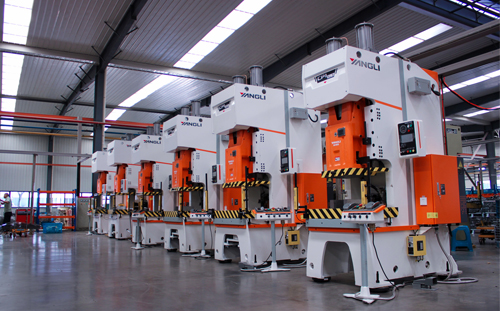

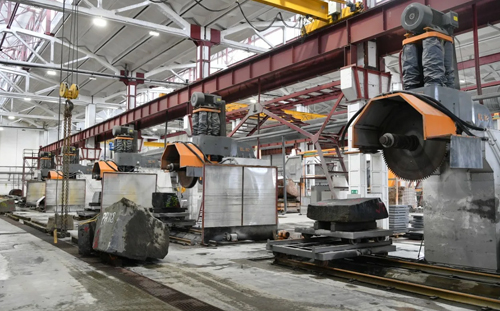

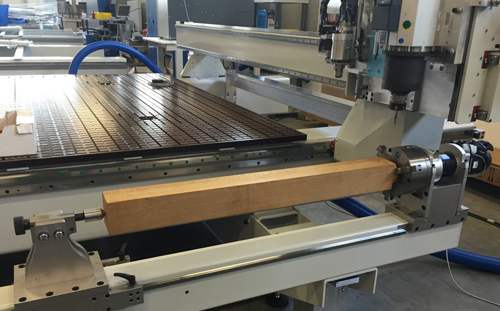

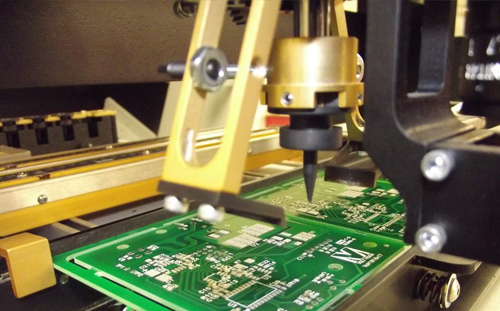

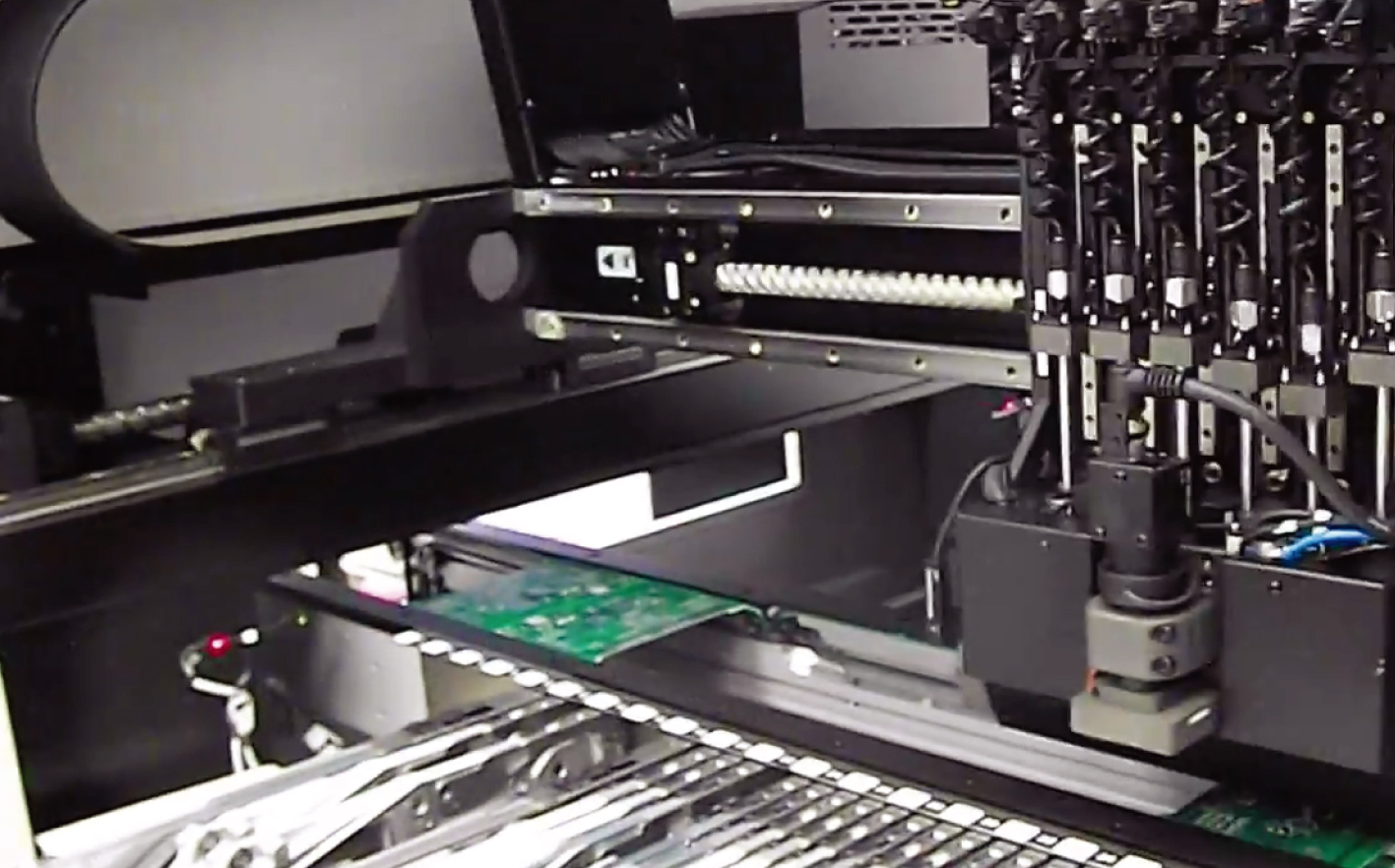

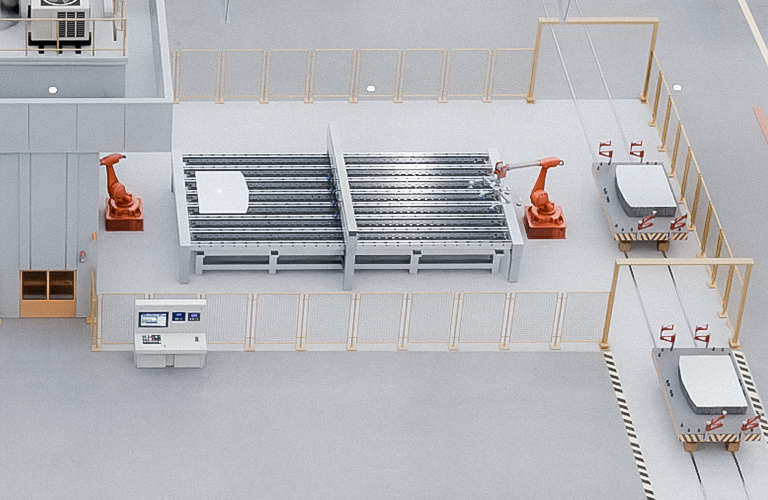

适用于木材石材加工机床、直线电机、半导体、液晶、面板设备及高精度位移测量自动化生产线、玻璃检测台、玻璃磨边机、折弯机、油压机、激光切割、数控机床、坐标铣床、坐标镗床等设备。
核心功能
  • 分辨率可选
    (1/5/10)μm
  • 定位精度
    ±30μm/m
  • 重复定位精度
    ±30μm/m
  • 抗干扰
    电路设计
  • 防油 / 防水
    防尘 / 防震

产品特点

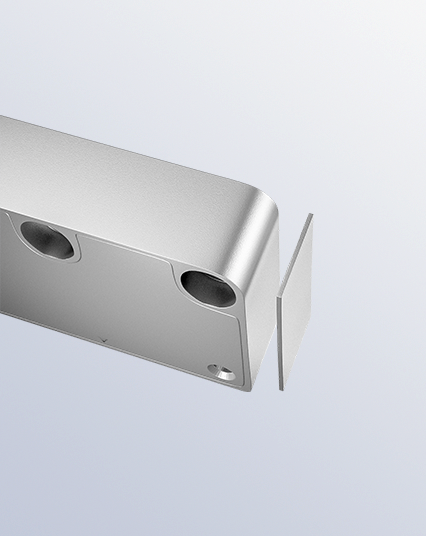

高可靠性

采用全金属外壳设计,全进口高柔耐磨屏蔽电缆,抗干扰软硬件电路设计。

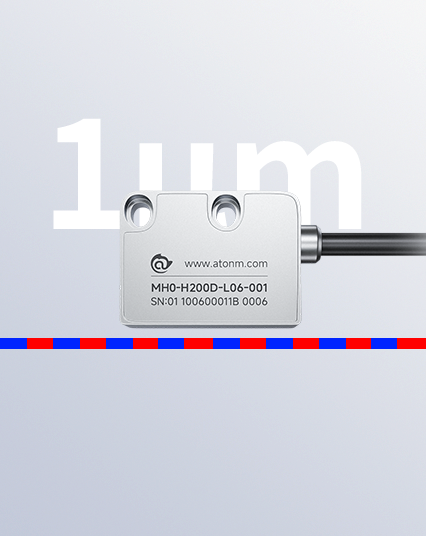

高精度

分辨率精度可选:1μm、5μm、10μm,亦可按客户要求定制,被测量装置平行安装,无机械转换误差。

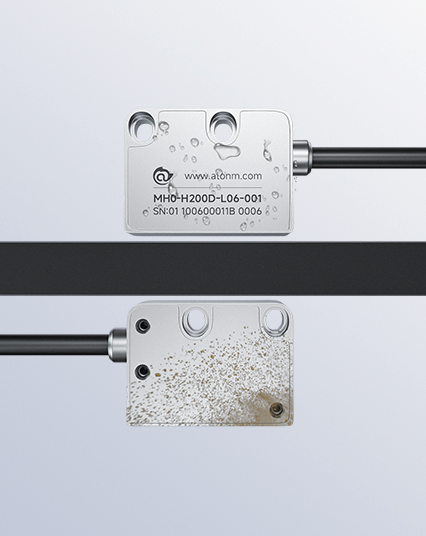

高环境适应性

能耐受油污、液体、灰尘、振动等复杂的工作环境。

安装简单

产品采用方便调整的腰圆孔定位,安装简单方便。

产品参数

(左滑查看更多参数)

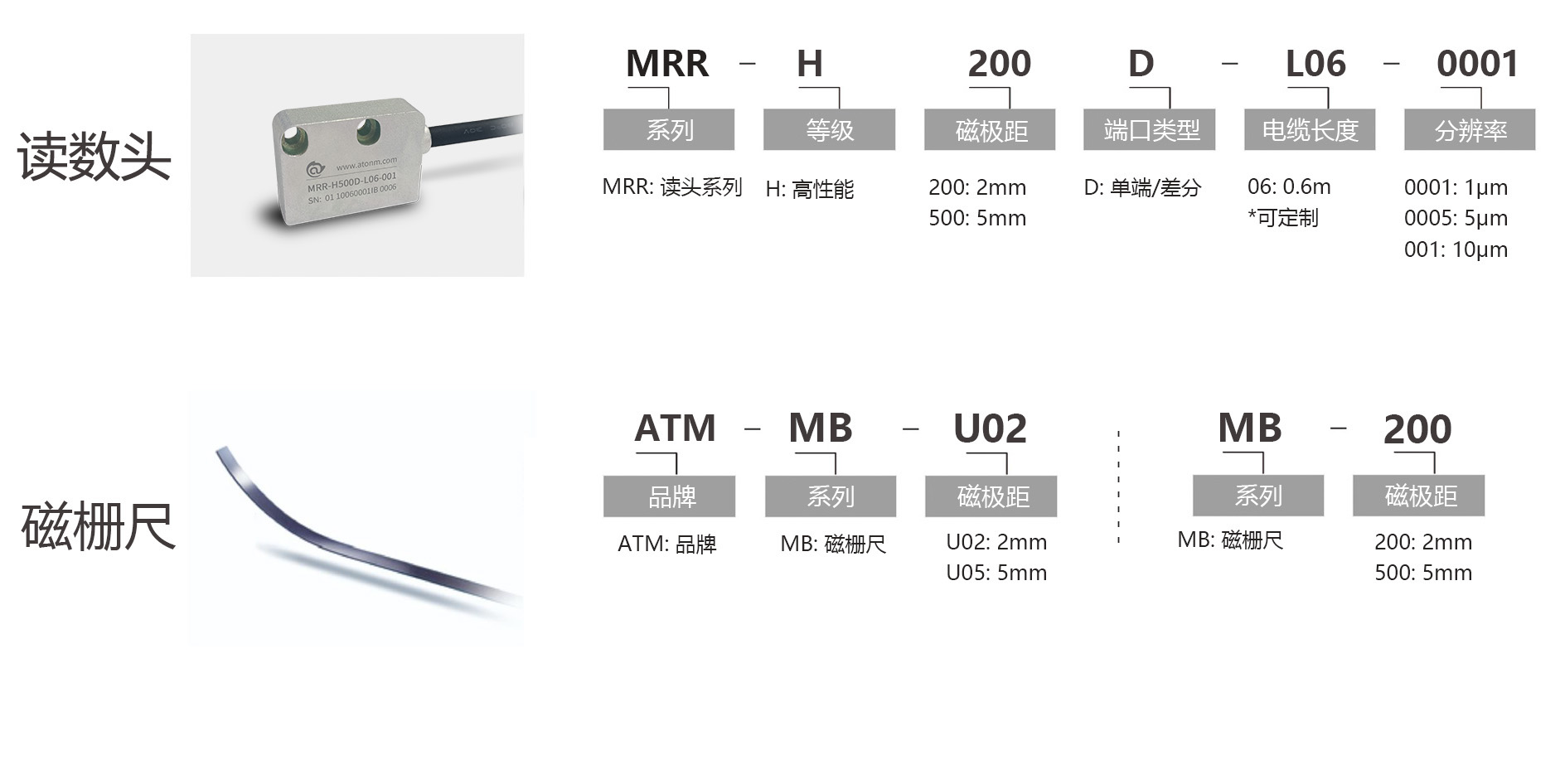

型号 MRR-H500 分辨率 1μm、5μm、10μm可选
定位精度 ±30μm/m 重复定位精度 ±30μm/m
外壳材料 锌/铝金属压铸 读取距离 0.1-1.5mm
电缆护套 ETFE 铁氟龙 电缆曲率半径 7D
折弯次数 >1000万次循环 工作电压 5-24V DC
输出信号 单端或差分 输出电压 单端24V 差分5V
输出阻抗 0Ω (R负载>75Ω) 电流消耗 <25 ma 24V DC <50 ma 5V DC
相位 90±1° 响应速度 250m/min(与速度成比例输出)
连接方式 开放电线末端 (可定制4-9针插拔连接器)

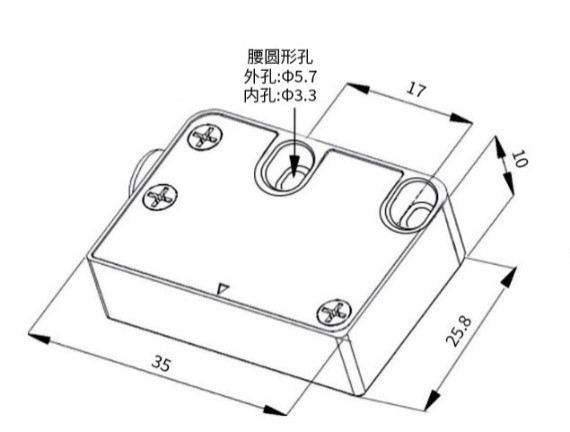

外观尺寸
磁栅尺技术参数
极距 2mm、5mm可选 防护等级 IP67
运行温度 0℃ … +50℃ 存放温度(未经处理) 短期:-10℃…+60℃
中期:0℃…40℃
长期:+20℃
20℃时准确性,mm为单位 ± (0.025+0.02×L[m])
(L=测量长度,以米为单位)
由热引起的长度膨胀 ∆L[m] = L[m] x α[1/K] x ∆ϑ[K]
(L = 磁尺长度,以米为单位, ∆ϑ = 相对温度变化)
相对空气湿度 最大 95%,未冷凝时 长度膨胀系数 α ≈ 16 x 10-6 1/K
弯曲半径 最小 100 mm 可供应长度 50 m (至 100 m 请事先咨询)
磁尺重量 ca. 62 g/m (包括粘贴带 + 覆盖薄膜) 覆盖带重量 ca. 19 g/m (包括粘贴带 + 覆盖薄膜)
外来磁性影响 外来磁场与磁尺表面的距离不能超过 64 mT (640 Oe; 52 kA/m),否则可能损坏或毁坏磁尺编码
