一台龙门加工中心，为什么把玻璃光栅尺改成了增量式磁栅读数头？

概述：本案例讲述一台龙门加工中心为什么把玻璃光栅尺换成增量式磁栅读数头，重点看现场污染、长行程安装、A/B/Z 信号匹配，以及哪些机床场景适合这样改。

一、问题不是精度不够，而是现场太脏

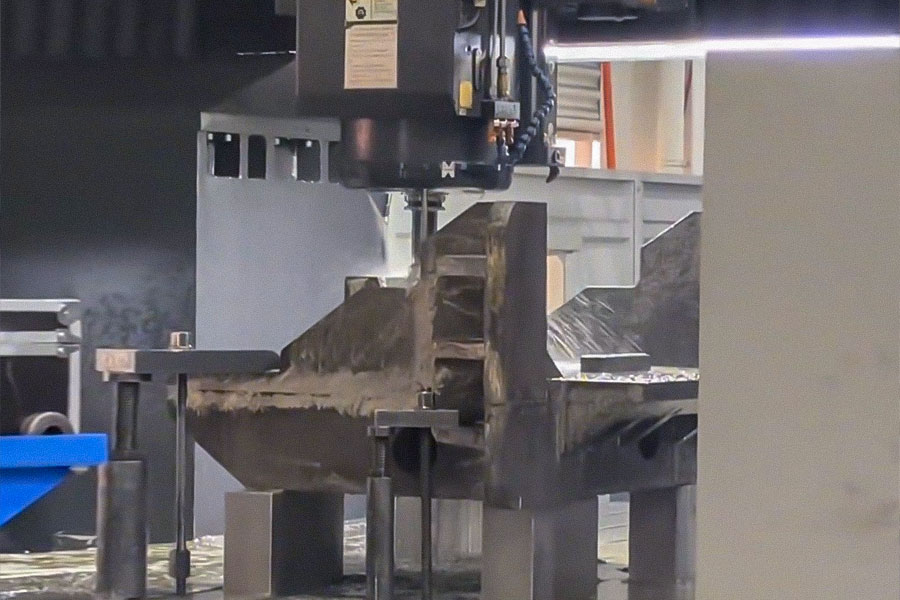

这批机床主要用于钢件和铸件加工，现场有三个特点：切削液多、铁屑细、轴向运动频繁。理论上，玻璃光栅尺的精度并不差，但理论和车间往往不是一回事。只要防护细节有一点松动，油雾和粉尘就会慢慢进入读数区域，后面出现的就是间歇性报警、回零不稳、维护人员反复擦拭和排查。

客户一开始怀疑是伺服参数问题，后来连续排了几次故障才发现，问题集中出现在污染和振动叠加后的反馈稳定性。换句话说，这不是控制系统不给力，而是反馈元件不够适合这个工况。

二、为什么最后换成增量式磁栅尺读数头

客户最终没有上绝对式，而是选了增量式磁栅尺读数头，原因非常务实。

• 第一，机床本身允许回零。 这类数控机床每天开机本来就有参考点流程，并不要求断电后立刻保留绝对位置，所以没有必要为“绝对式”这三个字额外付出成本。
• 第二，磁感应比光学更耐现场污染。 磁栅读取不依赖透明光学通道，面对油污、水汽和细小金属粉尘，稳定性更容易守住。
• 第三，长行程更容易处理。 对 2 米以上的轴来说，磁条安装和后期维护更直接，尤其适合批量机型的一致化装配。

客户这次选用的是 5mm 磁极距匹配的读数头方案，安装间距容差相对更宽，适合机床厂批量装配时控制一致性。输出端则按控制器接口做了差分脉冲匹配，避免后期再为信号兼容反复返工。

三、这次改造，真正改的不是一颗传感器

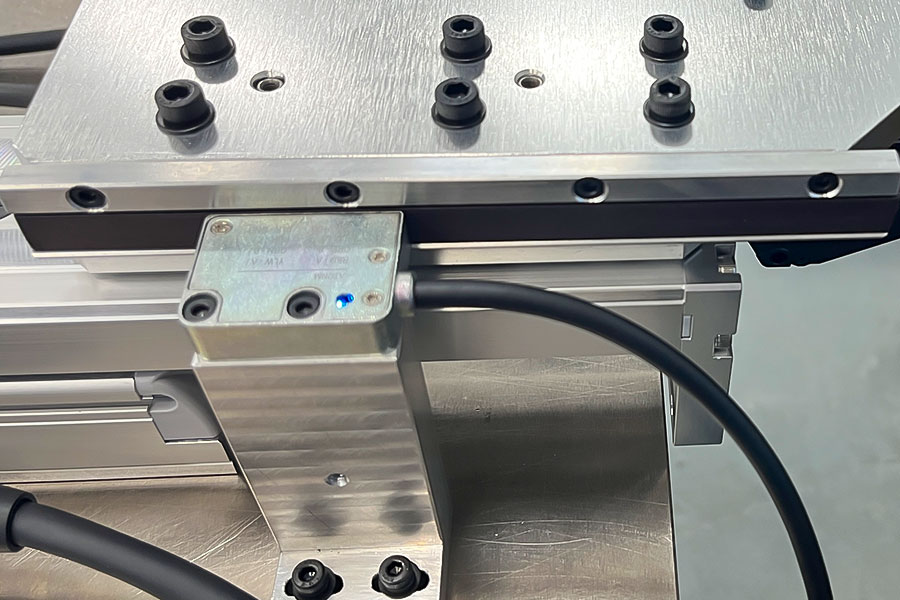

从表面看，是把玻璃光栅尺换成了磁栅尺读数头；从工程上看，改的是整套位移反馈的落地方式。客户在 Y 轴上重新整理了安装基准，把磁条固定在更容易防护的位置，同时给读数头预留稳定间隙，减少装配人员靠经验“找感觉”的空间。

阿童木这套增量式磁栅尺读数头支持 A/B/Z 相输出，供电范围 5-24VDC。这里最关键的不是参数漂亮，而是接线必须清楚：控制器吃 5V 差分，就按 5V 差分做；不要现场图省事，24V 供电后又直接接进低电平接口。很多机床项目最后出问题，不是在机械端，而是在电气匹配端。

四、改造后，客户真正得到的是什么

这次改造后，客户最直观的感受不是“参数更高”，而是现场安静了很多。过去一碰到位置报警，维护人员先怀疑尺，再怀疑线，再怀疑驱动；现在故障点明显少了，调机节奏也更顺。根据客户现场试运行记录，连续两个月内未再出现因油污进入读数区域引发的反馈报警，装配和调试环节的重复处理时间也明显缩短。

五、这个案例能给机床厂什么判断标准

先说结论：如果你的设备能正常回零，现场又有切削液、粉尘、振动和长行程安装问题，那么增量式磁栅尺读数头值得优先评估。反过来，如果设备断电后必须立即知道当前位置，且不允许回参考点，那就不要把这类方案硬套过去。

所以，这个案例的价值不只是“换了一个产品”，而是把选型逻辑说清楚了。磁栅尺读数头不是所有设备的标准答案，但在数控机床这类高用量、重污染、可回零的场景里，它确实比传统光学方案更贴近现场现实。

如果你也在评估数控机床的位移反馈方案，至少先核对四件事： 轴长、安装间距、控制器接口、电源电平。把这四项先核清，再谈精度和价格，才不容易走弯路。
