汽车零部件冲压线双张检测解决方案-阿童木1000C双张检测器 防止叠料损坏模具

01 | 项目背景：机械手上料段的“叠料”，隐形成本极大

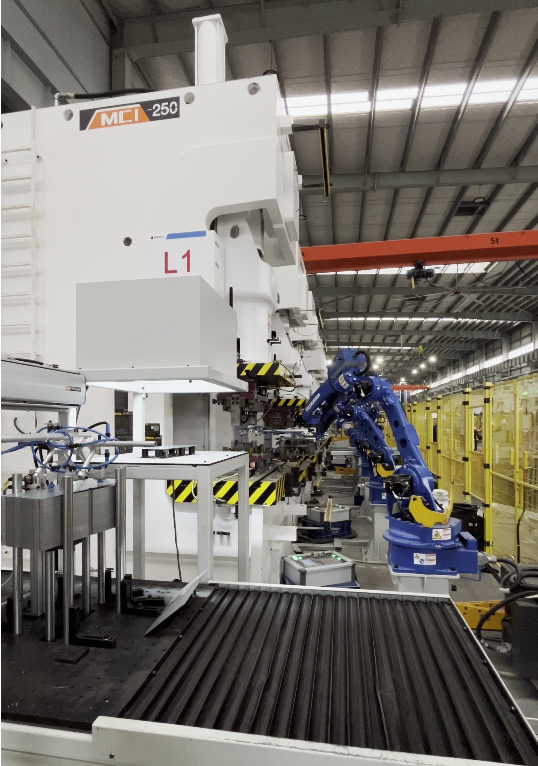

本项目启动于某汽车零部件供应商的一条冲压线：机械手/机器人抓取钢板上料时，会发生“多张料一起带走”的情况。双料被送入模具，造成后续一连串问题：

模具崩齿、断模（维修周期长，费用高）

冲压件报废、返工（材料和人工成本叠加）

产线停线（OEE 下降、交期延误）

02 | 解决方案：加装阿童木金属双张检测器MDSC-1000C

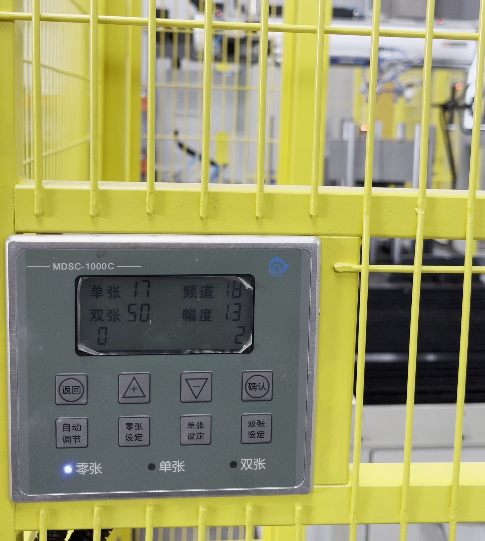

本案例在机械手末端与送料机构之间，加装一组 MDSC-1000C 对射型双张检测器。每当机械手送料到位时，检测器先行判定是否存在双张/多张：

单张 → 输出 OK，继续送料

双张/多张 → 输出 NG，触发退料/报警/剔除

这套方案不需要改动机器人抓取逻辑，仅需在关键节点增加检测判断，因此改造周期短、风险低。

03 | 结果：模具事故下降、产线运行更稳定

现场改善数据（某汽车零部件供应商产线）

模具损坏次数：双张引发的崩齿/断模从 1–2 次/月降至 0 次（持续 3 个月）

停线次数：从 8 次/周降至0次/周

产线稼动率：节拍更稳定，效率提升约 3–5%

调试工时：现场调试 1–2 次即可完成单张示教并稳定运行

在该客户现场，应用本方案相比过去依赖人工巡视或普通光电，可靠性和稳定性都有明显提升，且无需复杂改造。

04 | 快速落地要点

安装位置与间距

建议将检测点设置在“机械手抓料后、送料前”，作为进模前最后一道关

探头间距建议 30–50mm（推荐 40mm）

空间有限时，靠近送料口安装

PLC/机器人联动思路

料到位信号触发 1000C 检测

OK 信号通过 PLC 允许送料/放料

NG 信号触发退料、报警或跳料，并记录异常

现场调试要点

用真实料样进行“单张/双张/空载”验证

若出现误报，可重新执行“学习示教”

建议结合线边巡检：记录报警工况并分析原因

本方案可有效减少因双张造成的模具损坏与停线风险，提升交付稳定性，投资回报清晰。设备采用标准 NPN/PNP/I/O 输出，可便捷接入 PLC 及机器人控制系统，具备断线报警与异常判定功能；安装时只需在送料路径增加一组检测点，无需改动机械手结构，材料变更时重新示教即可适配。对比模具修复与停线损失，属于低成本高收益的防护方案
