MDSC-8000S应用案例丨汽车零部件焊接产线 机械手上料防重叠检测

一、项目背景

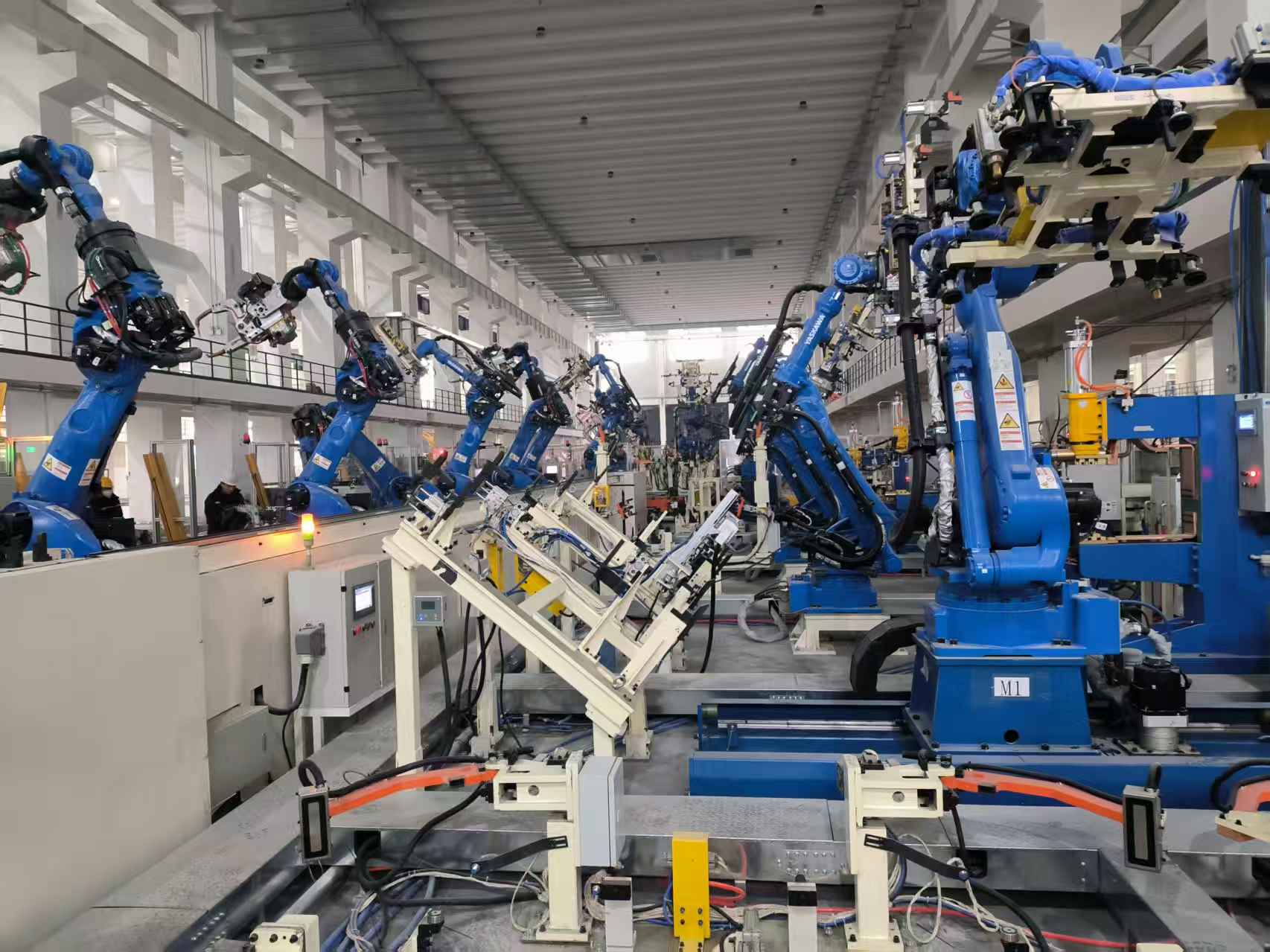

某汽车零部件制造企业专注于汽车车身结构件的焊接生产，其生产线采用自动化机械手上料模式，核心加工材料为 0.8-1.5mm厚度的钢板。在焊接工序中，钢板的单张精准上料是保障焊接质量的关键前提。

然而，在实际生产过程中，由于钢板表面存在油污、静电吸附等问题，机械手抓取环节易出现双张或多张钢板重叠上料的情况。一旦重叠钢板进入焊接工位，会引发一系列生产问题：

一是焊接电流无法穿透多层板材，导致焊缝虚焊、假焊，大幅提升产品次品率；

二是多层板材厚度超出焊接夹具适配范围，造成夹具磨损、焊接机器人定位偏差，严重时甚至会损坏焊枪等核心设备；

三是人工排查重叠板材需要停机处理，降低了生产线的自动化效率，增加了人力成本。

为解决这一生产痛点，企业需配一套高精度、高响应速度的上料防重叠检测方案，实现焊接前板料单双张实时检测。

二、需求分析

1.检测精度要求：需精准识别0.8-1.5mm厚度钢板的单双张状态

2.适配自动化产线：检测设备需与机械手上料流程无缝联动，响应速度快，满足产线高速运转的节奏，不影响生产节拍。

3.安装便捷性：设备结构需紧凑，便于集成在机械手或上料工位，无需对现有产线进行大规模改造。

三、解决方案

阿童木工程师与客户进行了深入沟通，并到现场测试，最终确定采用阿童木单探头双张检测器MDSC-8000S作为核心检测设备，构建汽车零部件焊接上料防重叠检测系统。

（一）设备核心优势

1.精准适配检测厚度范围

MDSC-8000S单探头双张检测器针对导磁金属设计，可检测0.2-4.0mm厚度的材料，搭载专用检测探头，通过电磁感应原理捕捉单张与双张钢板的电感值差异，实现材料单双张的精准检测

2.单侧安装，适配产线布局

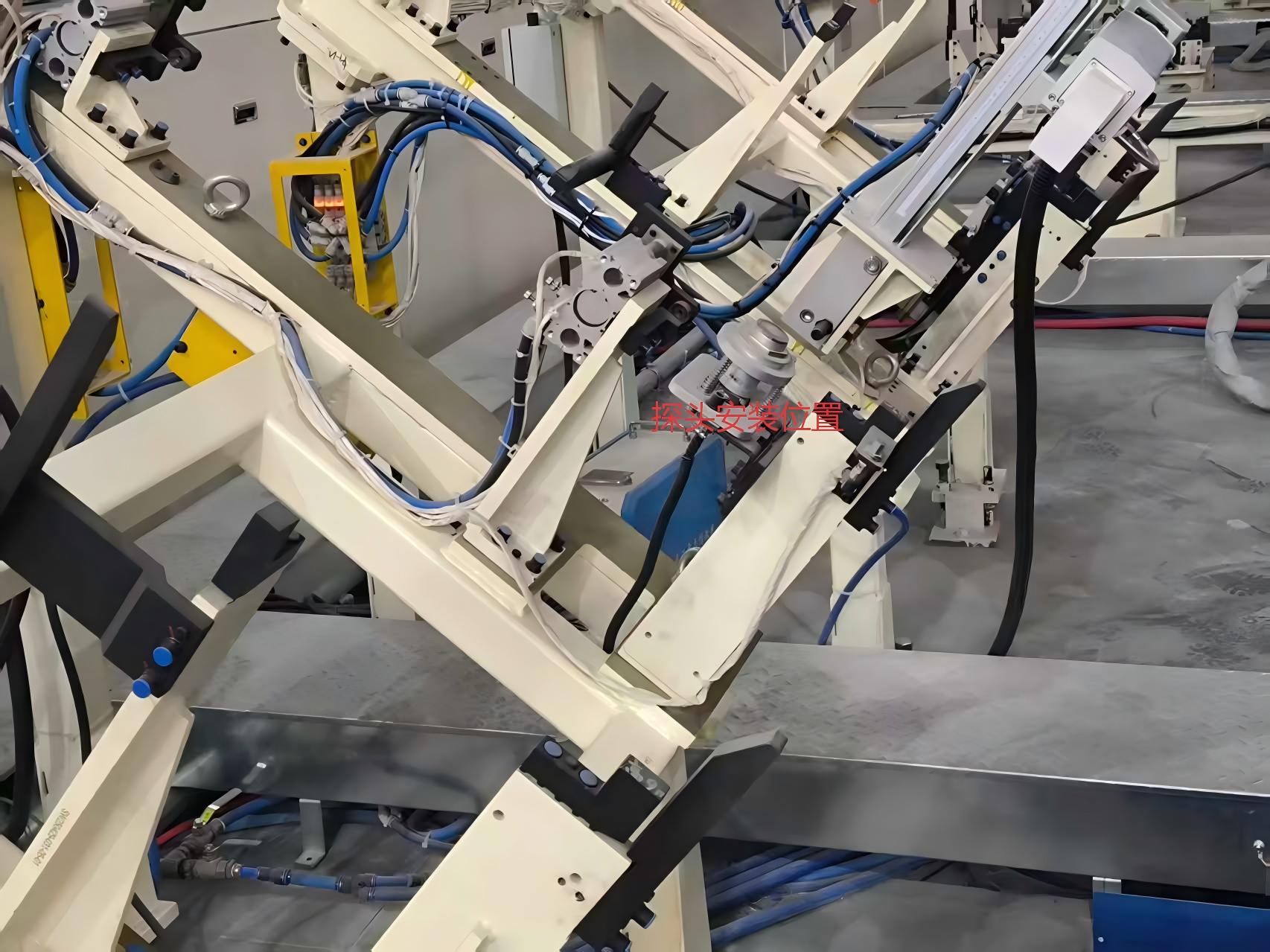

设备采用单探头设计，无需对射安装，可直接集成在机械手上料夹具上，无需改变现有生产线的机械结构，大幅降低安装改造成本，同时节省产线空间。

3.抗干扰性能优异

内置阿童木专有MultisCom优化算法与抗干扰电路设计，能够有效过滤生产线的电磁干扰、油污附着等因素对检测信号的影响，确保在复杂工业环境下检测结果的稳定性与可靠性。

4.快速响应，匹配产线节拍

设备响应速度快，可达200 pcs/min，可满足高速生产线的运行需求，检测结果实时反馈至机械手控制系统，实现“检测-判断-执行”的无缝衔接，避免因检测延迟影响生产效率。

5.智能适配多种材料

支持钢板、铁板、镀锌板等多种导磁金属材料的检测，具备自学习功能，无需手动设定厚度参数，4步即可完成调试流程；内置MODBUS485通讯模块，可通过配方方式实现不同材料检测参数的快速切换，适配企业多品类零部件的生产需求。

（二）系统工作流程

1.上料触发检测：当机械手抓取钢板并移送至焊接上料工位时，触发MDSC-8000S检测器启动，探头对钢板进行实时扫描。

2.信号分析与判断：检测器通过电涡流感应采集钢板的电感信号，结合内置算法分析信号特征，判断当前抓取的钢板为单张或双张。

3.信号输出与执行动作

￮若判定为单张钢板，检测器向机械手控制系统发送“合格”信号，焊接工序启动。

￮若判定为双张及以上钢板，检测器立即输出“重叠”报警信号，同时触发蜂鸣器与指示灯报警，机械手接收到信号后暂停动作，并将重叠钢板移送至废料区或人工处理区，待排除故障后再继续生产。

四、项目总结

本项目通过引入阿童木接触式单探头双张检测器MDSC-8000S，解决汽车零部件焊接生产线钢板上料重叠的行业痛点。该方案不仅具备高精度、高稳定性的检测性能，还具有安装便捷、适配性强等优势，在提升产品质量与生产效率的同时，降低了设备运维成本，为汽车零部件制造企业的自动化、智能化升级提供了可复制的应用范式。
