项目背景：

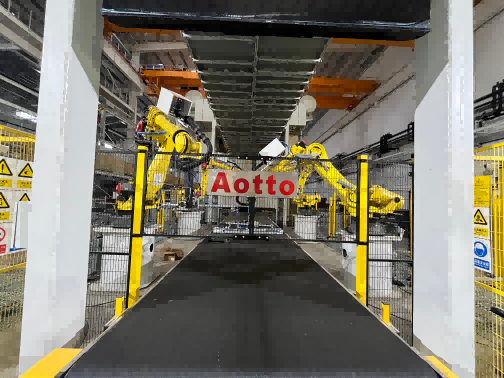

深汕汽车工业园是华南地区核心的新能源汽车制造基地之一，承担着高端车型的高产能交付重任。本项目聚焦于车身覆盖件冲压车间，由国内知名集成商奥图自动化承建。产线采用高配置的“七轴机器人 + 八工位 + 自动装框”布局，设计生产节拍高达 13 SPM (次/分钟)，对连线设备的稳定性和响应速度提出了严苛要求。

现场配置清单 (阿童木方案)

•产线集成商： 奥图自动化

•生产节拍： 13 SPM (Seconds Per Minute)

•核心工艺： 拆垛 -> 传输 -> 冲压 -> 自动装框

•双张检测配置：

•拆垛区 (初检)： 1台 MDSC-8200S双张检测器 (接触式/磁性)

•皮带线 (复检)： 2台 MDSC-1500S双张检测器 (通过式)

一、现场挑战：高速节拍下的“漏网之鱼”

在13 SPM的节拍下，意味着每 4.6 秒就要完成一次送料-冲压-取料循环。板料在拆垛和皮带传输过程中，面临两大风险：

•真空油脂粘连： 新能源汽车板材广泛使用高强钢，表面防锈油膜较厚，在拆垛提升瞬间极易带起第二张板料。

•传输抖动： 七轴机器人的高速抓取和皮带线的快速启停，会造成板料位置微动，如果传感器响应不够快或探头安装不稳，极易产生误报警，导致全线停机。

二、分级防护策略：8200S + 1500S 的组合逻辑

为了在保障模具安全的前提下兼顾成本与效率，该产线采用了“分级检测、多点拦截”的配置策略。

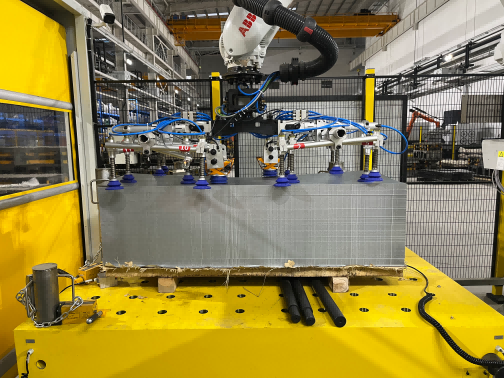

1. 第一道防线：拆垛区 (MDSC-8200S)

部署位置： 机械臂拆垛抓手处 / 拆垛磁力分张位

选型逻辑： 拆垛是双张产生的源头。此处选用了 MDSC-8200S (接触式磁性双张检测器)。作为阿童木的中高端系列，8200S 具备极高的磁通量穿透力，专门针对紧密粘连板料。

•高稳定性： 接触式测量消除了空气间隙变化带来的干扰，确保在机械手抓起板料的瞬间即可完成判定。

•磁性专攻： 针对车身碳钢件，利用磁阻变化原理，能精准识别单张与双张的微小磁导率差异。

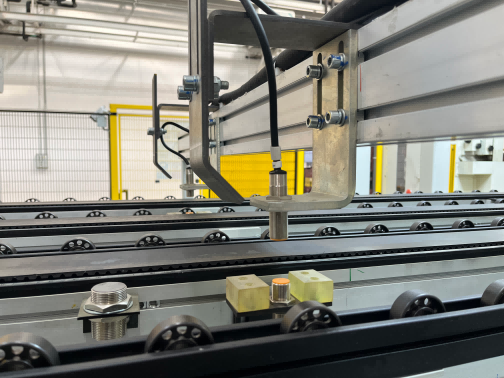

2. 第二道防线：皮带线 (MDSC-1500S x 2)

部署位置： 拆垛后的皮带传输工位 / 进压机前的对中台

选型逻辑： 即使拆垛区过滤了叠料风险，仍需防止运输过程中的意外叠料或异物掉落。此处配置了 2台 MDSC-1500S。

•双通道冗余： 为什么用两台？在皮带线上，板料较宽。两台传感器分别检测板料的左右两侧或头尾，防止因板材局部油膜吸附导致的“半张粘连”漏检。

•高性价比： 1500S 作为通过式双张检测器，性能稳定且响应速度极快，非常适合在皮带线这种相对平稳的工况下作为“最后的守门员”。

三、实际运行效果

该方案自深汕汽车工业园投产以来，配合奥图七轴机器人产线持续运行：

四、案例总结

深汕汽车工业园的这个案例，展现了一种务实且高效的传感器应用思路：“好马配好鞍，也要算细账”。

在核心风险点（拆垛）使用高性能的 MDSC-8200S 在源头拦截双张；在传输环节（皮带线）使用高性价比的 MDSC-1500S 构建多点冗余。这种组合拳打法，既满足了 13 SPM 高速线的严苛安全标准，又有效控制了项目整体电气BOM成本，值得其他汽车主机厂及集成商在新线规划时参考。
