阿童木MDSC-1000B双料检测器在汽车焊接产线的应用案例

一、项目背景

本次项目为某汽车零部件核心焊接产线，产线主要负责车身补丁板的自动化焊接加工，整体生产节拍紧凑、量产负荷较高，日常日均板料投料量达400张。产线加工原料为1.2mm-2.0mm不同厚度规格的镀锌钢板，所有补丁板物料由人工分别投放至左右两个独立工位，完成上料后进入焊接工序。

由于镀锌钢板表面自带润滑油膜，加之生产过程中静电吸附、板料叠放间隙负压等因素影响，物料上料环节频繁出现两张及以上板料粘连叠料现象。若粘连双料未被提前识别，直接进入焊接工位，会引发虚焊、焊接飞溅、焊缝气孔、熔深不足等批量质量缺陷，同时还会造成焊钳电极帽磨损、模具磕碰损坏等设备故障，不仅拉高产品不良率，还会导致产线停机、维修换件等问题，严重影响产线生产稳定性与生产效率。

为从源头规避叠料焊接风险、构建生产防错机制、保障产品焊接品质与设备运行安全，该产线亟需在上料工序部署高精度、抗干扰、适配量产节拍的单双张专用检测设备。

二、整体解决方案

2.1 设备精准选型

结合产线物料规格、工况环境及生产节拍需求，项目最终选用阿童木MDSC-1000B双张检测器对射型金属双料检测传感器，适配汽车焊接产线的复杂生产场景。

该设备依托电磁感应检测原理工作，通过两组对射式探头构建稳定电磁场，可精准捕捉金属板料通过时的厚度参数差异，快速、精准判定物料为单张或双张状态。设备官方检测量程为0.05mm-4.5mm（铁质金属材料），完全覆盖本产线1.2mm-2.0mm镀锌钢板的检测需求，适配性极强。

同时，设备内置专属抗干扰电路，针对焊接机器人工作时产生的强电磁干扰、车间设备振动、粉尘等复杂工况做了专项优化，可长期在焊装车间恶劣环境下稳定运行，检测数据无偏差、设备运行无故障。

2.2 科学安装布局

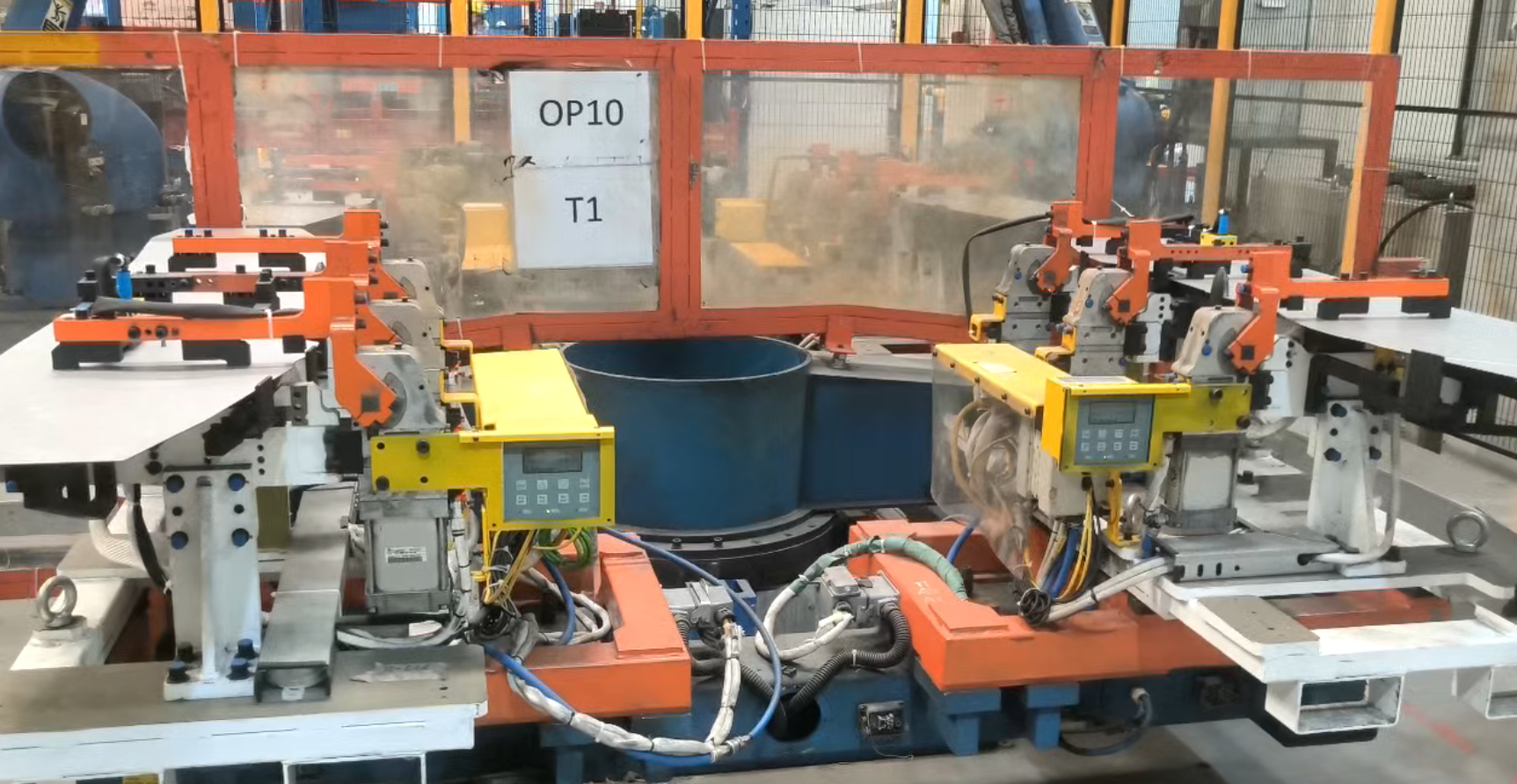

基于产线左右双工位对称作业的原有布局，项目采用一对一适配安装方案，两个工位分别独立部署一套MDSC-1000B双料检测系统，实现分规格精准检测：

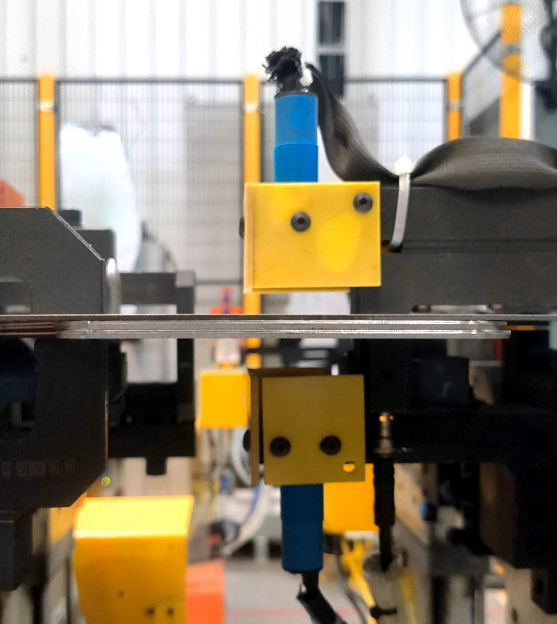

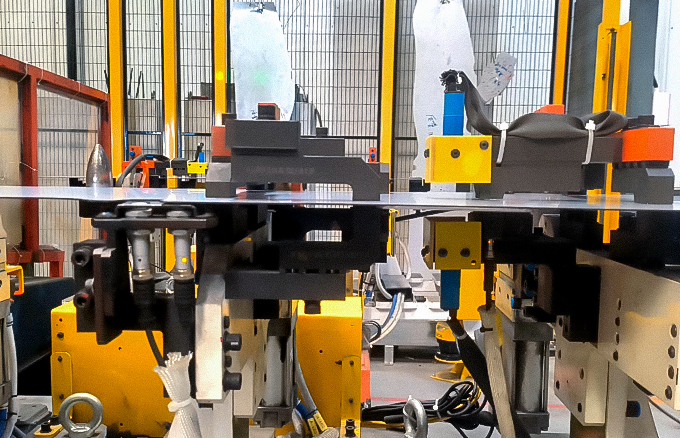

各工位采用上下对射式安装结构，传感器下端探头固定于工作台底部，上端探头集成安装在设备可移动夹具上。人工完成板料放置定位后，夹具自动移动至标准检测工位，使待检板料精准处于上下对射探头的检测中心区域，为高精度检测提供稳定工况条件。

2.3 标准化作业流程

设备部署完成后，产线形成“上料-检测-判定-作业/拦截”的标准化闭环作业流程，全程适配原有生产节拍，无需大幅改动原有生产工艺，具体流程如下：

1.人工精准上料：操作人员将不同规格的车身补丁板，分别放置于左右工位指定定位区域，完成物料规整摆放。

2.自动触发检测：确认板料摆放到位、无偏移后，操作人员启动检测程序，MDSC-1000B传感器快速完成电磁场扫描，自动判定物料单双张状态。

3.智能信号反馈：设备根据检测结果输出对应信号，形成智能防错机制。检测为单张板料时，系统输出合规信号，解锁工位权限，允许物料进入下一工序；检测为双张叠料时，系统立即触发蜂鸣报警，锁定工位流程，拦截异常物料，杜绝不良物料流入焊接环节。

4.合规物料焊接：经检测合格的单张补丁板，通过旋转工作台自动转运至焊装工位，由焊接机器人完成标准化焊接作业。异常物料则由操作人员人工移除、重新上料检测，直至检测合格。

三、项目落地核心收益

3.1 源头把控品质，避免焊接缺陷

依托MDSC-1000B的高精度双料检测能力，产线实现叠料前置拦截，从生产源头解决了镀锌钢板粘连叠料引发的虚焊、飞溅、焊缝气孔、熔深不足等质量问题，大幅提升车身补丁板焊接成型质量，焊缝合格率实现显著提升，有效降低产品返工、报废率，稳定了产品出厂品质。

3.2 保护生产设备，降低故障损耗

双张板料误入焊接工位是造成焊钳电极帽破损、模具变形、设备卡滞故障的核心诱因之一。设备落地后，彻底规避了叠料对核心焊接设备的硬性损伤，大幅减少了设备故障停机频次与备件更换频次，有效延长焊装设备、模具的使用寿命，降低设备运维损耗。

3.3 适配量产节拍，提升生产效能

该传感器具备毫秒级极速检测响应能力，检测过程无需占用额外生产工时，完全适配产线原有高效生产节拍。在日均400张的量产投料规模下，解决了因双料异常导致的紧急停机、返工返修、设备检修等停工耗时，保障了产线连续化、高效化生产，整体生产流转效率稳步提升。

3.4 国产替代降本，优化生产成本

MDSC-1000B作为高性价比国产检测设备，在检测精度、抗干扰能力、运行稳定性均对标进口同类产品的前提下，具备显著的价格与服务优势。设备采购成本更低，后期维护简单、配件易得，大幅降低了企业设备采购成本与长期运维成本，为产线降本增效提供了有力支撑。

四、项目总结与推广价值

针对汽车焊接产线镀锌钢板易粘连、叠料难排查的行业痛点，本次通过部署阿童木MDSC-1000B双料检测系统，结合左右双工位差异化检测布局，搭建了“先检测、后焊接”的前置质量防错体系，解决了人工上料环节的叠料管控难题。

整套解决方案无需大幅改造原有产线工艺，适配性强、落地难度低、运行稳定可靠，既有效保障了汽车零部件焊接品质，又保护了核心生产设备、提升了量产效率、控制了生产成本。对于汽车车身补丁板、钣金件等各类金属板材焊接产线的双料检测场景，具备极强的适用性、可行性与行业推广价值。

五、常见问题FAQ

Q1：焊接车间电磁干扰强，设备是否会出现误检、漏检问题？

不会。阿童木MDSC-1000B搭载专属抗干扰电路架构，针对焊接机器人高频电磁辐射、车间设备变频干扰、机械振动及粉尘油污等复杂焊装工况做了专项软硬件优化。设备可在强电磁环境下稳定构建电磁场，检测参数无漂移、数据无偏差，实际量产过程中可持续精准识别单张、双张物料，无误检、漏检、误报警等问题，完全适配汽车焊接产线恶劣生产环境。

Q2：设备检测速度是否会拖累原有生产节拍，影响产能？

完全不会影响量产节拍。该设备采用毫秒级极速检测响应机制，单次检测耗时极短，检测流程可与产线工装定位工序同步衔接，无需额外占用生产工时。在本项目日均400张的投料量产场景中，设备全程适配原有生产节奏，无需停机等待检测，彻底解决了传统检测设备卡顿、滞后导致的产能损耗问题，保障产线高效连续生产。

Q3：相比进口双料检测设备，国产MDSC-1000B在长期使用上有哪些优势？

该设备在性能对标进口产品的基础上，具备显著的落地与使用优势。性能层面，检测精度、稳定性、抗干扰能力完全满足汽车焊装量产标准，适配1.2mm-2.0mm常规钣金板材检测需求；成本层面，设备采购价格远低于进口品牌，且无需高额的年费、服务费；运维层面，国产设备配件易得、维修便捷、售后响应快速，大幅降低企业长期设备运维成本，是高性价比的进口替代最优方案。
