磁栅尺读数头与视觉系统联动方案 ——新能源电池包外观检测“到位即拍”应用案例
一、项目背景
新能源电池包出厂前的外观检测，是保障产品安全性与一致性的关键环节。焊缝是否存在虚焊、表面有无划伤、密封胶涂布是否连续均匀、螺栓安装是否到位、极柱位置是否准确——这些质量指标直接关系到电池包的使用寿命与整车安全。
当前，越来越多电池包产线引入机器视觉检测方案，以替代传统人眼目检，提升检测效率与准确性。然而，在实际落地过程中，一个基础而关键的问题往往成为系统效能的瓶颈：相机拍照时，被测件是否停在了精确、可重复的位置上？
位置偏差将直接导致视野偏移、焦平面失准，进而造成图像质量下降，视觉系统的检测精度与稳定性难以保障。
针对上述问题，阿童木MRR系列磁栅尺读数头与视觉设备协同工作，构建了一套“移动测位→到位触发→即时拍照”的联动方案，在某新能源电池包产线成功落地，实现了检测节拍与精度的同步提升。
二、产线工况与难点分析
检测对象：新能源动力电池包
检测内容：焊缝质量、表面缺陷、密封胶条状态、螺栓安装到位情况、极柱安装位置等外观指标
检测方式：电池包由辊道传送线输送至检测工位，上方及侧面部署工业相机阵列，对电池包外观进行全面图像采集与分析
节拍要求：单个电池包在检测工位停留总时长 ≤ 30s（含到位、拍照、图像分析、结果输出与放行）
核心难点：
电池包由辊道输送线运送，受机械惯性、辊道摩擦差异等因素影响，每次停止位置存在数毫米偏差。而高分辨率工业相机在检测细微缺陷（如 0.1mm 级焊缝瑕疵）时，景深范围通常仅有数毫米。一旦电池包实际停位偏离预设位置，图像即可能出现离焦或视野偏移，导致视觉系统无法输出可靠检测结果。
关于“视觉自身能否完成定位”的说明：
工业视觉系统确实具备一定的定位能力，但在该场景中面临三重限制：
视野覆盖：单相机视野有限，覆盖大尺寸电池包需多相机拼接或相机移动扫描，无论哪种方式，都要求预知被测件的精确位置；
景深约束：高倍率检测对焦平面位置极度敏感，数毫米偏差即可导致图像失效；
节拍压力：若电池包就位后再由视觉系统执行“寻位-对焦-拍照”流程，将消耗 2–3 秒，对 30 秒总节拍构成显著压力。
因此，需要在电池包移动过程中即完成精确定位，到位后直接触发拍照，省去视觉系统的位置搜索环节。
三、解决方案
3.1 方案总体思路
采用磁栅尺读数头作为位置感知与触发信号源，在电池包输送过程中实时读取精确位置；当到达预设拍照触发点时，由 PLC 向视觉系统输出触发信号，实现 “到位即拍” ，无需等待、无需二次定位。
该方案将“位置感知与触发”与“图像采集与分析”两项任务解耦，分别交由磁栅尺系统与视觉系统独立完成，各自发挥最优性能。
3.2 系统硬件配置

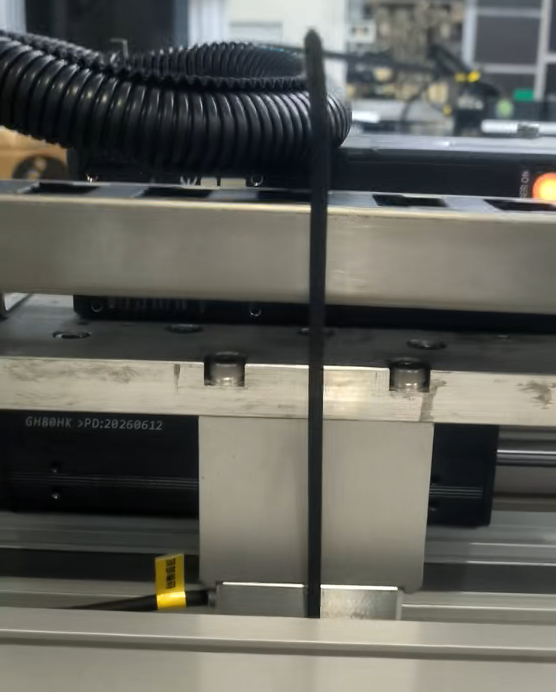

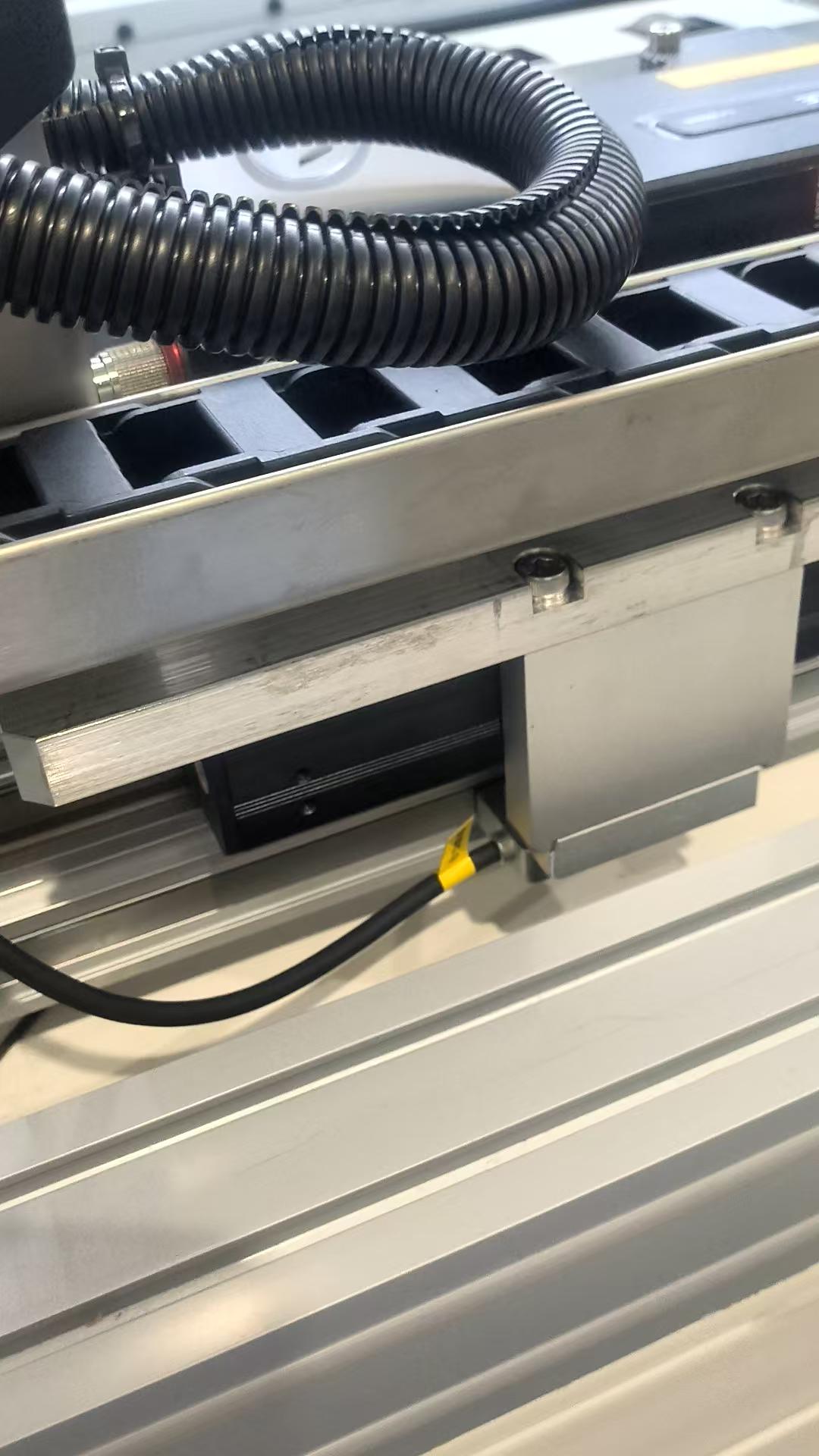

位置感知单元：阿童木 MRR 系列磁栅尺读数头，沿传送线旁侧导轨安装，跟随电池包承载工装同步移动
控制单元：PLC，接收读数头位置信号并执行触发逻辑
检测单元：工业相机阵列（多相机组合），覆盖电池包全面外观
3.3 工作流程
电池包进入检测工位区域，传送线自动减速；
磁栅尺读数头实时反馈承载工装当前位置至 PLC；
当位置值到达预设的拍照触发坐标时，PLC 即时输出触发信号至视觉系统；
视觉系统接收信号，同步触发所有相机完成拍照；
视觉软件对图像进行分析处理，输出检测结论（合格 / 不合格 / 需复检）；
PLC 依据检测结果控制传送线：合格品放行，不合格品分流至复检通道。
整个“到位判定—信号触发—相机拍照”流程控制在 1 秒以内，完全满足产线节拍要求。
3.4 MRR 系列磁栅尺读数头选型依据
| 需求维度 | MRR 系列特性 |
| 触发位置精度 | 微米级分辨率，重复定位精度优异，确保拍照位置高度一致 |
| 响应速度 | 毫秒级位置反馈，满足传送线动态测位与实时触发需求 |
| 环境适应性 | 对油污、粉尘不敏感，抗电磁干扰能力强，适用于电池包产线复杂工况 |
| 可靠性 | 相比光栅尺，无需频繁清洁尺面与调整间隙，长期运行稳定 |
四、应用效果
方案实际投用后，三项核心指标获得显著改善：
| 指标 | 改善前（限位开关方案） | 改善后（磁栅尺触发方案） |
| 拍照成功率 | 约 85%（约 15% 废片需重拍或人工补检） | ≥ 99% |
| 工位节拍 | 28s / 件 | 22s / 件 |
| 复检率 | 误判复检比例较高 | 显著下降 |
具体分析：
拍照成功率提升：磁栅尺方案将到位精度提升一个数量级，成像稳定性大幅提高，废片率由 15% 降至 1% 以内；
节拍优化：省去视觉系统到位后 2–3 秒的寻位对焦时间，单件检测总耗时从 28s 压缩至 22s，为产线产能释放提供余量；
检测一致性改善：稳定的拍照位置保证了图像一致性，视觉算法误判率降低，复检工位工作量明显减少；
运维成本降低：磁栅尺非接触、耐污染的特性，大幅减少了日常清洁与校准维护频次。
五、方案价值与可复制性
本方案的核心价值在于：用磁栅尺解决“位置”问题，让视觉系统专注于“识别”问题。
通过将定位与检测解耦，系统整体效率获得最大化。视觉系统无需消耗算力与时间进行位置搜索，而是将全部资源用于图像质量与缺陷判别的精度提升。
该联动方案不限于电池包检测场景，可广泛应用于各类移动工件的高精度在线检测场合：
大型结构件尺寸在线测量
PCB 板 AOI 自动光学检测
平板显示面板缺陷检测
任何对“移动到位 + 精确触发 + 视觉检测”有高节拍、高精度需求的工业场景
六、结语
磁栅尺读数头在工业自动化中常被视为简单的位置反馈元件。但在高节拍、高精度的视觉检测系统中，它扮演的是“触发扳机”的关键角色——可靠、精准、即时的位置触发，是视觉系统发挥最大效能的前提保障。
阿童木 MRR 系列磁栅尺读数头，以微米级精度、毫秒级响应、强抗干扰能力，为新能源电池包及更多工业视觉检测场景，提供了一套经过产线验证的“到位即拍”解决方案。
如需进一步了解产品详情或获取技术支持，欢迎联系我们。
