叠片机极片上料重叠怎么防：锂电叠片机上料重叠检测的现场部署思路

引言

动力电池叠片生产过程中，极片上料环节是电芯质量管控的第一道防线。正负极极片、铜箔与铝箔质地轻薄，在料仓取料时，静电吸附、涂层粘连、分料气流不稳定等因素，容易造成两片甚至多片极片被吸盘同时吸起。一旦重叠极片流入叠片台，会造成电芯厚度超标、极片褶皱，严重时引发电芯内部短路，带来批量报废与安全风险。

传统依靠机械分料、人工抽检的防护方式，在高速叠片产线中难以稳定拦截重叠缺陷。光电、红外类传感器面对微米级超薄金属箔材时漏检频发，也无法满足锂电生产的信号交互需求。本文围绕叠片机上料重叠检测的现场落地，介绍行业主流部署方案以及阿童木 MDSC-2102L 金属双张检测器的应用思路。

一、叠片工位重叠成因与现场痛点

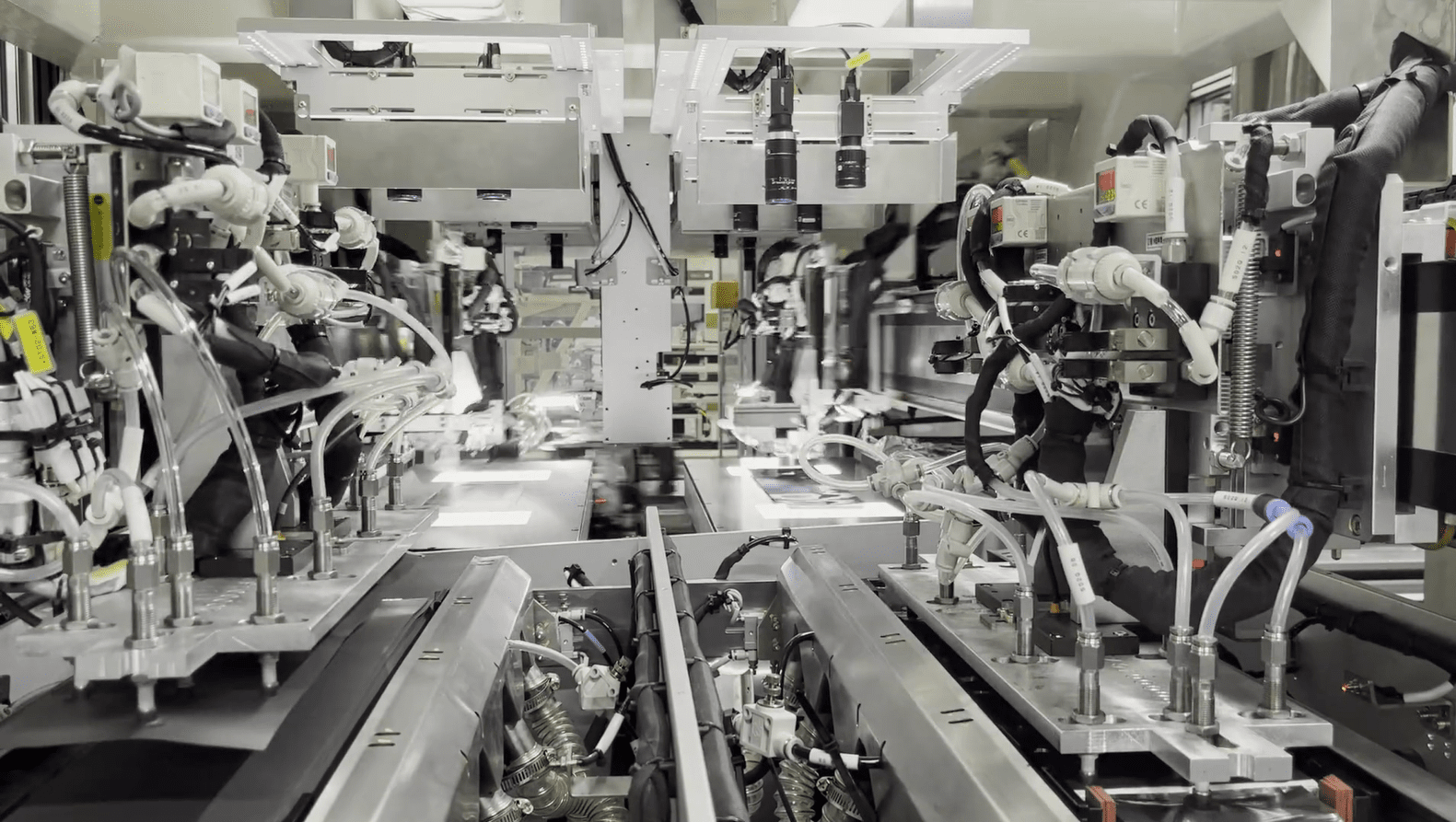

叠片机标准上料流程：料仓储料→吸盘取料→移送对位台→视觉纠偏→送入叠片台。重叠问题根源在于吸盘取料环节，极片之间的微观粘连无法被机械分料机构完全剥离，导致双张一同被吸取。现场生产主要痛点如下：

1.物料超薄，检测难度高：锂电铜铝箔、涂层极片厚度仅 0.01~0.1mm，柔性强，普通光学检测很难识别两片极片之间的微小间隙；

2.高速节拍对检测时序要求严格：主流叠片机产能 20~40pcs/min，检测动作需要嵌入原有工位时序，不能额外占用生产节拍；

3.车间电磁干扰复杂：叠片机伺服驱动器、除尘风机、变频电源持续工作，强电磁环境容易造成普通传感器误报、信号漂移；

4.多规格频繁换型：同一条产线需要切换不同厚度、不同材质极片，人工现场修改检测阈值，效率低且容易出错。

二、现场标准部署方案：视觉对位台固定式同步检测

目前锂电行业主流设备商和电池工厂普遍采用视觉对位台固定式同步检测方案。

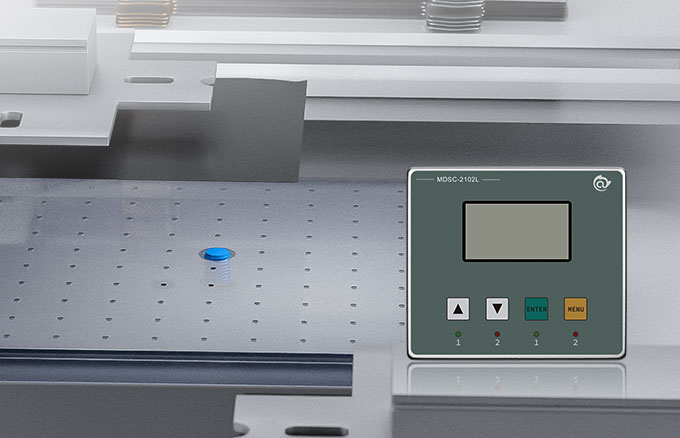

探头固定安装在视觉对位台下方，吸盘将吸取的极片放置到对位台之后，设备并行执行两项工作：视觉相机拍照完成极片定位纠偏，同时 MDSC-2102L 完成单 / 双片重叠检测。两项工序共用对位工位原有时序，不增加额外的动作耗时，适配高速叠片量产。

方案优势：

1.检测状态稳定：极片落台后保持静止，检测间隙固定，不存在吸盘运动抖动带来的信号波动，检测重复性、准确率高；

2.时序逻辑成熟：和视觉定位系统同步联动，设备 PLC 程序集成简单，是行业通用成熟结构；

3.安装维护方便：对位台下方空间开阔，探头固定牢靠，日常清洁、标定、检修操作简单，不干涉设备原有机械运动。

三、阿童木 MDSC-2102L 适配叠片上料场景的产品优势

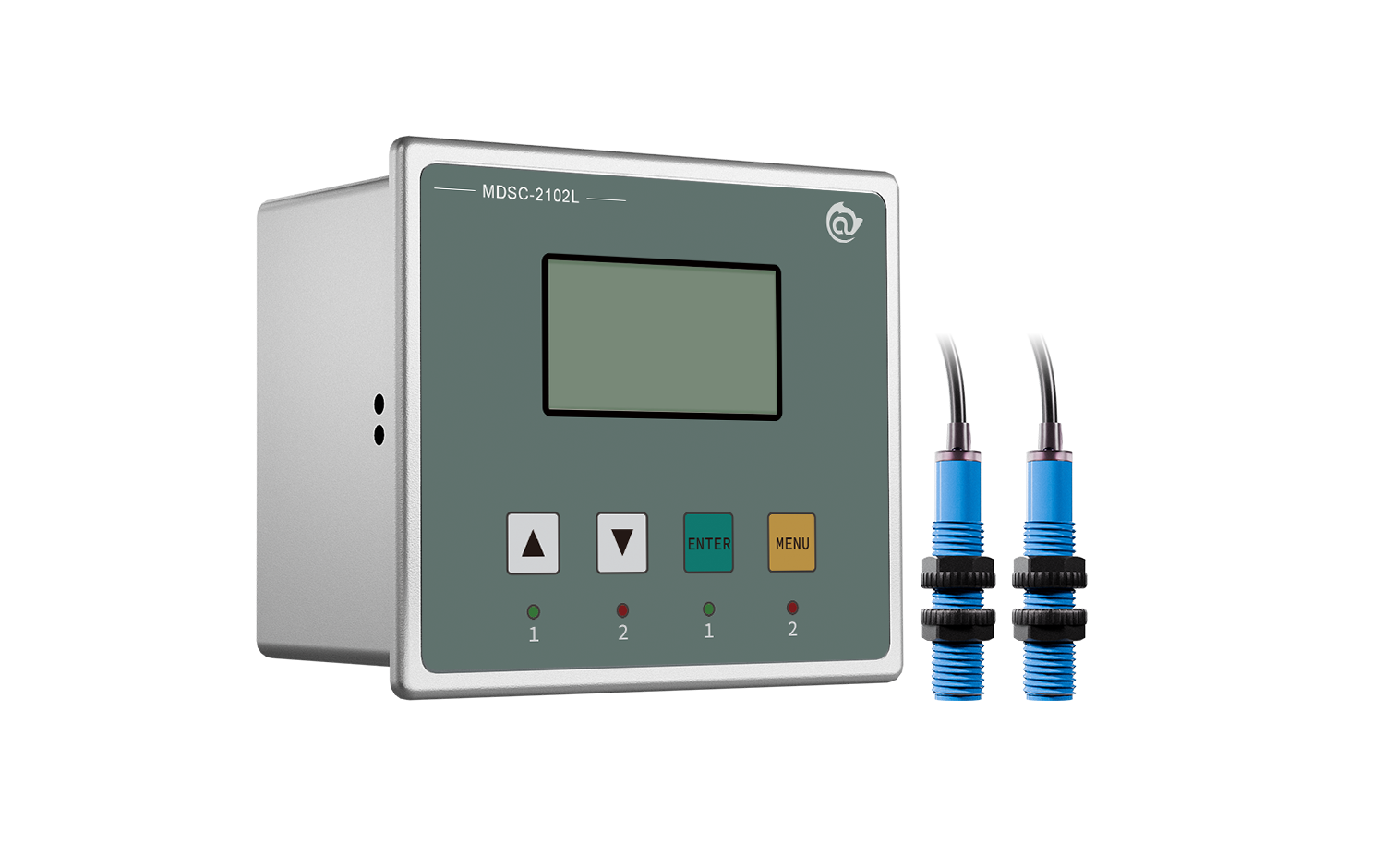

阿童木 MDSC-2102L 金属双张检测器专为金属薄片层数识别设计，适配锂电叠片机对位台安装工况：

1.兼容磁性 / 非磁性金属，可稳定检测铜箔、铝箔、正负极涂层极片，识别单张、双张、多张叠料；

2.毫秒级快速响应，在视觉拍照的短时间窗口内完成判定，满足最高 40pcs/min 高速叠片节拍；

3.内置抗干扰电路，针对伺服、变频设备电磁干扰做优化，降低现场误报概率；

4.支持多组工艺配方存储，提前录入不同型号极片的检测参数，产品换型直接调用配方，减少现场人工标定；

5.通讯配置：具备 RS485 通讯 + IO 开关量双输出，可直接连接 PLC，实现信号交互、配方读写与检测结果上传；

6.探头结构紧凑，便于在视觉对位台下方狭小空间内安装固定。

四、两种落地模式

模式 1：IO 硬信号防错（简易应用）

检测器通过 IO 开关量对接叠片机 PLC。当检测识别到双张重叠极片，立即输出 NG 信号，PLC 锁定流程，禁止极片送入叠片台，同时触发设备报警，提醒操作人员处理，在工位源头拦截不良极片。改造简单、投入成本低，适合存量产线升级。

模式 2：RS485 和 PLC 联动（推荐主流方案）

MDSC-2102L叠片检测器 通过 RS485 总线直连 PLC。

1.配方调用：PLC 下发指令切换检测器内预存的产品配方，产线换型时由 PLC 自动切换检测参数；

2.检测结果回传：每次检测完成后，层数判定结果、设备状态、报警信息回传给 PLC；

五、现场调试步骤

1.现场勘察：确认对位台安装空间、极片检测间隙、PLC 通讯类型、在产极片规格；

2.硬件安装：将探头固定在对位台下方，校准检测距离，规避机械干涉；

3.标定建库：使用单张、双张标准极片现场标定，录入多套产品配方；

4.单机测试：反复测试单张、双张样品，调整滤波参数，验证检出与防误报性能；

5.电气联调：对接 PLC，调试报警、停机逻辑，完成 RS485 通讯读写、配方切换、检测结果采集；

6.小批量试产验证：连续量产试运行，统计检出率、误报率，参数固化。

六、总结

叠片机极片上料重叠防控的核心，是在极片进入叠片成型工位前稳定识别、及时拦截不良叠料。视觉对位台固定式同步检测是当前锂电叠片机成熟可靠的现场部署方案。

阿童木 MDSC-2102L 金属双张检测器适配超薄金属极片检测需求，支持 IO 开关量、RS485 通讯接入 PLC，可实现配方自动切换、重叠不良拦截，如需 MES 追溯，可借助 PLC 作为中转上传数据。产品适用于存量产线改造和新建产线，从源头降低重叠极片流入风险，减少电芯报废，提升叠片工序良品率。
