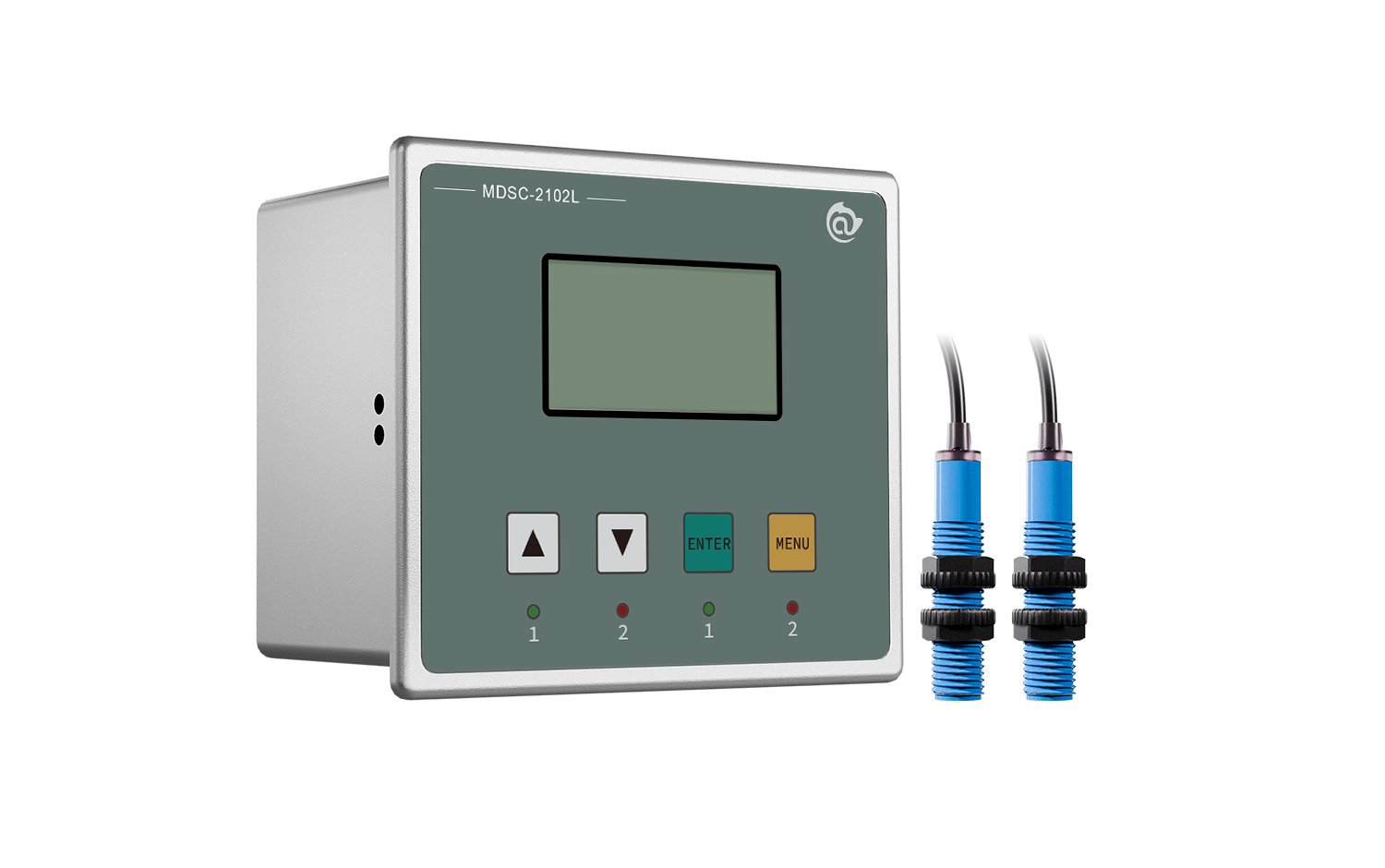

锂电新能源极片与箔材上料防双张：2102L一拖二单探头金属双张检测器方案

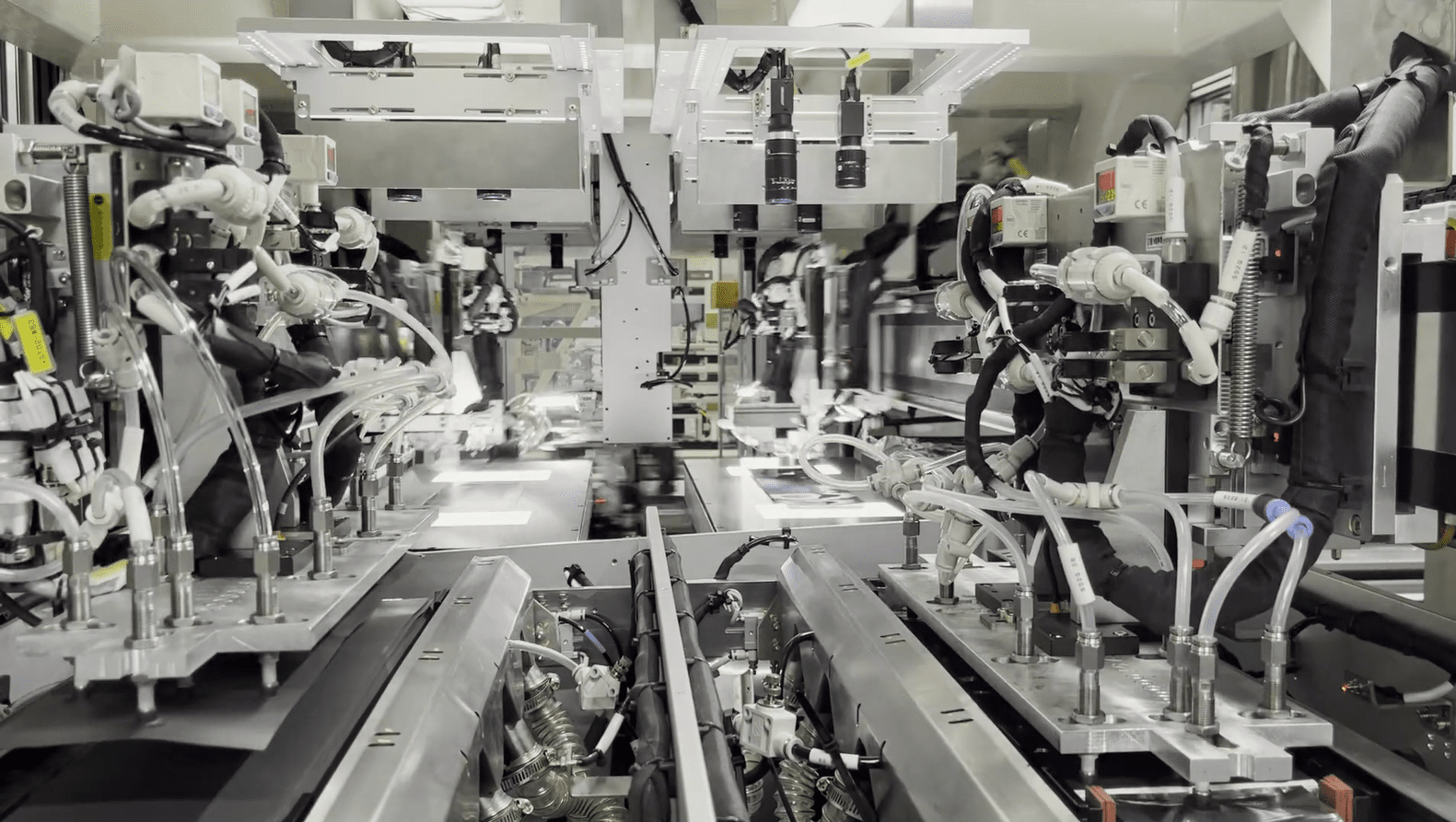

锂电前段制片、分切、模切、叠片工序中，铜铝薄箔材、金属基极片上料静电粘连、叠料双张是核心不良诱因，易引发辊压褶皱、极片报废、模具损伤、产线停机等问题。针对锂电金属薄材专属上料防双张场景，2102L金属双张检测器为定制化适配方案，精准匹配锂电6~20μm铜铝箔、薄型金属极片的高速、高精度防双张检测需求，是量产锂电产线箔材、金属极片上料最优专属设备。

一、2102L金属双张检测器核心检测原理

2102L双片检测器采用专属金属感应检测算法，针对锂电纯铜、纯铝薄金属材质优化迭代，通过精准捕捉单层与双层金属箔材、金属极片的感应信号差值，稳定区分无料、单张、双张三种工作状态。设备可穿透物料轻微粉尘、表面洁净层，不受光线、轻微震动、车间温湿度波动干扰，专门解决锂电薄金属材静电吸附导致的假性叠料误判难题，只针对金属基材有效，适配锂电箔材、裸金属极片全场景检测。

二、2102L双片检测器核心适配优势（锂电产线专属）

1. 超薄金属材超高检测精度：专为锂电铝箔等超薄金属箔材定制，可精准识别双层薄箔重叠、轻微粘连叠料，双张识别准确率≥99.9%，彻底杜绝超薄金属材漏检、误检问题，适配锂电高精度制片工艺要求。

2. 高速节拍适配能力：响应速度快，可匹配锂电80~120m/min高速上料产线、最高1200pcs/min叠片生产节拍，无检测滞后、无产能瓶颈，完全适配全自动模切、分切、叠片量产工况。

3. 一拖二双工位高效检测：支持一台控制器对接两个检测点位，可同时完成双工位箔材、极片上料防双张检测，精简设备布局、降低硬件投入成本，适配锂电紧凑式自动化设备安装空间。

4. 工业级抗干扰与稳定性：搭载锂电工况专属滤波算法，有效屏蔽车间金属粉尘、设备电磁干扰、张力波动带来的信号漂移；工业级防护设计，适配锂电恒温恒湿、防尘防潮生产环境，可24小时连续稳定量产运行。

5. 快速换型与简易运维：内置200组物料参数存储配方，支持不同规格铜箔、铝箔、金属极片一键切换校准，大幅缩短产线换型停机时间；结构精简、免复杂调试，具备故障自诊断功能，运维便捷，适配锂电连续化生产需求。

三、2102L叠片检测适用场景

设备专为锂电金属薄材上料场景定制，精准适配：锂电池正负极铜铝裸箔分切、清洗、预处理上料工位；金属基裸极片模切、叠片、辊压上料工序；双工位自动化制片、叠片设备双张检测，是锂电纯金属箔材、裸极片防双张的专用标配设备。

四、2102L双张检测器产线标准化对接思路

（一）硬件对接

检测探头安装于取料机构后、工艺加工前100~200mm平整送料区域，保障物料平铺无抖动检测；采用工业24V专用供电、屏蔽线缆布线，规避变频器、电机电磁干扰，探头对位简洁、无遮挡，适配狭小设备安装空间。

（二）PLC逻辑对接

设备可直接接入产线主PLC，独立输出无料、单张、双张开关量信号，支持自定义阈值标定与配方存储；搭载延时防抖逻辑，过滤物料瞬时抖动、信号波动导致的瞬时误报，检测判定精准稳定。

（三）异常联动对接

识别双张异常后，即时输出锁定信号，联动暂停上料机构、阻断不良物料入工位，同步触发专属声光报警；高速产线可配套自动剔除机构，无需整机停机，实现异常快速闭环，保障产线连续生产。

（四）数据追溯对接

支持485通讯远程调试与数据上传，可无缝对接MES、产线运维系统，实时上传双张异常数据、设备运行状态，实现生产数据全程追溯，适配锂电智能化工厂管控标准。

五、产品落地核心价值

针对锂电金属箔材、裸极片上料痛点，2102L金属双张检测器从源头杜绝双张叠料不良，大幅降低极片报废率、模具损耗与停机维修成本；兼顾高速产能与检测精度，简化设备布局与运维流程，完全适配锂电新能源量产产线的稳定性、高效性、智能化生产要求，是锂电金属薄材防双张最优专用解决方案。

六、常见问题FAQ

Q1：高速产线100m/min以上速度会不会出现漏检、误检？

A2：不会。设备搭载锂电专属高频响应芯片与防抖滤波算法，响应速度可完全匹配80~120m/min高速送料、1200pcs/min叠片节拍，可过滤物料瞬间抖动、张力波动带来的虚假信号，量产工况下双张误检、漏检率稳定低于0.01%，适配高速量产产线。

Q2：一台2102L控制器是否可以带两个检测探头？会不会相互干扰？

A3：支持一拖二双工位检测，为设备标配核心功能。双探头采用独立信号采集通道与隔离滤波设计，工位之间无信号串扰、无相互干扰，可同时独立判定两个上料工位的单双张状态，有效节省设备成本、精简设备安装空间。

Q3：更换不同厚度铜箔、铝箔，是否需要重新复杂调试？

A5：无需重复调试。设备内置200组物料配方存储功能，提前录入不同规格箔材、裸极片的标定参数，生产换型时一键切换配方即可完成适配，无需反复校准，大幅缩短换型停机时间，适配多规格柔性生产。

Q4：设备能否对接MES系统，实现数据追溯与智能管控？

A6：可以。设备标配485通讯接口，支持远程调试、状态监测与异常数据上传，可无缝对接锂电产线PLC、MES、运维管理系统，实时上传双张报警记录、设备运行状态、生产异常数据，满足智能化工厂数据追溯、工艺优化的管控需求。
