缝纫机梭芯没线报警器：车间师傅最常问的几个问题

很多工厂招的车位工一个人要看4到6台机，底线什么时候用完完全靠手感和经验。厚料工序尤其明显——沙发、箱包、汽车内饰这些面料一跑空针就是几十厘米的明线痕迹，裁片直接报废。

"缝纫机梭芯没线报警器"这个词，其实是车位师傅和机修在淘宝、百度上最常搜的口语写法。大家真正想要的是一回事：梭芯上的线快用完或已经断了，机器能立刻停下来，并且给出明确信号，而不是等下一扎翻片才发现一段空缝。

报警器的核心，是"看见"梭芯还转不转

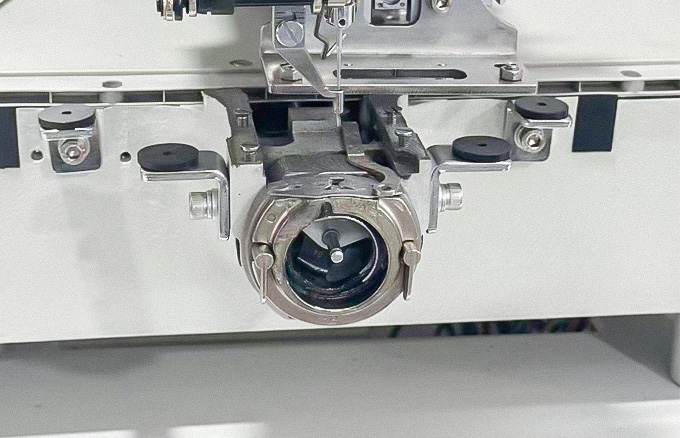

底线在梭芯里是被旋梭带着转动的。线用完或者断了，梭芯失去线的拉力会出现停转或转速异常。报警器要做的就是盯住这个状态变化。

目前工业缝纫机上常见的检测方式有两类：

机械接触式： 弹片/杠杆接触梭芯，断了线弹片弹起触发 结构简单，但厚料震动大时容易误触发，棉絮油污堆积后卡滞

非接触光电式： 光源照射旋梭区域，通过反射信号判断梭芯是否在转 不接触运动部件，耐油污棉絮，换梭芯免重新标定

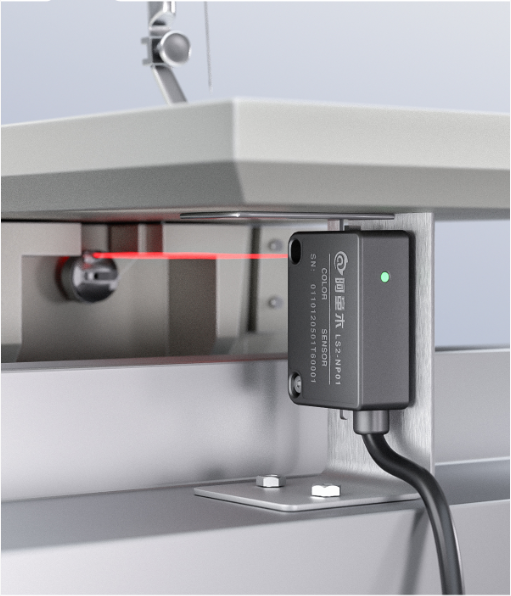

光电式是这几年新装和改装车间的主流。以阿童木LS2这类底线断线检测器为例，用650nm激光作为检测光源，工作时实时比对梭芯转动信号，一旦判断底线耗尽或断线，信号端翻转，机器电控收到信号后切断缝纫动作并报警。

这里有个细节容易被忽略："报警器"本身只是信号源，真正让机器停下来的是缝纫机的电控系统。所以选型前要先确认自己机器的电控支不支持外接停机信号，是高电平触发还是低电平触发，再决定选NPN还是PNP输出的型号。

接线其实不复杂，认准3根线

车间师傅最担心的是接线。以NPN常开型为例，出厂标配3根线：

• 红线：接DC 12V~24V电源正极

• 黑线：接0V（电源负极）

• 黄线：NPN信号输出线，正常缝纫时与0V断开，检测到停转时导通至0V

把黄线接到缝纫机主控的外接停机信号端子，机器就会在报警时自动停针。电源可以直接从机器电控内部取DC24V，多数工业缝纫机主板都预留了这个接口。PNP输出版本逻辑相反，需要根据机器电控说明书对应接线，不能直接照搬NPN接法。

安装位置一般外挂在旋梭附近，紧固扭矩控制在0.5N·m以下，避免震松也避免压坏塑料外壳。调整时让反射光斑落在产品镜面区域，指示灯显示正常即可。整个过程不需要改 major 机械结构，普通机修按说明书就能完成。

几个高频问题

Q：换不同颜色的线、不同规格的梭芯要不要重新调试？

A：具备自适应算法的型号在换线、换梭芯后不需要重新标定。靠的是对转动信号特征的实时学习，而不是固定阈值对比。买之前可以问清楚是否支持距离自适应和光线自适应。

Q：厚料机转速低，薄料机转速高，一个型号能覆盖吗？

A：要看感应转速范围。LS2这类产品支持的目标转速在150-4000rpm之间，从低速厚料同步车到高速平缝机都在范围内。如果你的机器转速特别低或者特别高，选型时要把实际转速报给厂家确认。

Q：车间棉絮多、油污重，报警器经常误报怎么办？

A：防护等级至少要到IP54，能挡住日常棉絮和飞溅油滴。如果用一段时间后误报增多，先擦一下检测镜头，再检查安装位置是否被油污遮挡。按键重新做一次灵敏度设定通常能恢复。

Q：报警了但机器不停是什么原因？

A：先查黄线信号到没到主控端子，再确认主控里外接停机功能有没有打开。有些机器出厂默认关闭外接信号，需要在参数里开启。

选型时把这几个参数写进采购单

• 输出类型：NPN还是PNP，跟机器电控匹配

• 工作电压：DC12V~24V是否覆盖你车间供电

• 转速范围：150-4000rpm是否覆盖你的机型

• 防护等级：IP54起步，再低的不要用在缝纫车间

• 环境温度：-20℃到+55℃是工业级基本盘

• 质保：12个月是行业通行标准

把"报警器"当成一个独立工位器件来选，而不是随手买个便宜感应开关装上——少一次空缝返工，差价就回来了。
