铝箔袋给袋机防双袋方案｜磁感应双张检测器解决叠袋不良

简要：

铝箔袋给袋机频发双袋/叠袋故障，根源为材质静电吸附、真空贴合及低摩擦系数三大特性，传统光电、超声波检测受铝箔反光、夹层空气干扰，误检漏检率高。磁感应双张检测器依托铝箔金属层涡流感应原理，可精准区分单/双袋信号，不受粉尘、油污、褶皱、印刷干扰，适配80-120袋/分钟高速产线，新旧给袋机均可快速加装，是目前解决铝箔袋双袋不良、降低产线损耗的最优落地方案。

一、铝箔袋给袋机的双袋难题

1.1 为什么铝箔袋特别容易出现双袋

铝箔复合包装袋（铝箔+PE/PET多层复合结构）在给袋机上运行时，双袋问题比普通过渡袋更突出，原因有三个：

静电吸附严重。 铝箔袋在制袋、运输、存放过程中，表面摩擦产生大量静电荷。两个袋子叠放在一起时，静电力让它们牢牢贴合，吸盘取袋时很难只分离出一片。

压叠后局部贴合。 铝箔袋码放在袋仓中，上层袋子的重量把下层袋子压紧，加上铝箔层本身柔韧性好，袋与袋之间的边缘和中心区域容易形成局部真空吸附，像两块玻璃叠在一起不容易分开。

袋面光滑、摩擦系数低。 铝箔外表面光滑，两片铝箔袋之间的滑动摩擦系数小，吸盘拉起一片时，带动 adjacent 的那片一起走，比粗糙材质更容易出现双张。

1.2 双袋带来的连锁损失

双袋问题不只是浪费一个包装袋，后面每一道工序都会被拖累：

开袋失败：双袋进入开袋工位后，开袋吸盘无法正确撑开袋口，直接跳过或卡住

灌装异常：即使勉强开袋，灌装嘴插入两层袋之间，物料撒在夹层里，称重不准、物料浪费

热封不良：两层袋口叠在一起热封，封口强度不够，出现漏封、虚封，整袋报废

设备卡机：双袋在传送夹手上厚度翻倍，容易卡死在导轨或转盘工位，停机清理一次至少10-15分钟

终端事故：漏检的双袋产品流入市场，消费者收到"袋中袋"，投诉、退货、品牌受损

一台给袋机正常产能80-120袋/分钟，哪怕只有1%的双袋率，一小时就出48-72个不良品。按每袋物料成本5-10元算，一天的物料损失就是数千元。

二、为什么选磁感应检测方案

2.1 铝箔袋的特殊性——有金属层

铝箔袋跟普通透明PE袋、编织袋最大的区别：袋体含有铝箔金属层。这一层铝箔（通常6-9μm厚）是导电的金属材料。

磁感应双张检测器的工作原理，就是利用这层金属：

检测原理： 检测器的探头产生交变磁场，当含铝箔层的袋子穿过检测区域时，铝箔金属层在磁场中产生涡流。单袋和双袋的铝箔总厚度不同，产生的涡流强度也不同——双袋的涡流信号约为单袋的2倍。检测器通过比较实时信号与标定基准值，判定通过的是单袋还是双袋。

这个原理天然适合铝箔袋场景：

铝箔层是确定的金属导体，信号稳定、可重复

单袋和双袋的信号差异大（接近2倍），区分度高

不受袋子颜色、印刷图案、透明度影响

2.2 与其他检测方案的对比

磁感应方案的核心优势：铝箔袋自带检测条件。不需要额外改造袋子，不需要贴标签，不需要改变包材——袋子本身的铝箔层就是检测信号源。

三、解决方案详解

3.1 系统组成

核心组件：

检测探头：对射传感器SE-1000BS-F5.0，分别安装在给袋机取袋后的传送路径上下两侧，形成检测区域

检测控制器：处理探头信号，实时判定单袋/双袋，输出开关量信号给给袋机PLC

信号连接线：屏蔽线缆，抗车间电磁干扰

3.2 安装位置

最佳安装点：吸盘取袋之后、开袋工位之前。

这个阶段袋子刚从袋仓被吸出，处于单层展开或叠合状态，还没有进入开袋环节。此时检测到双袋，可以直接放回去重新取袋，不影响后续工序。

安装要求：

探头间距根据袋子通过厚度设定（通常10-30mm）

探头对准袋子经过的中心区域，避开袋子的折边和封口位置

给袋机速度80-120袋/分钟，检测器响应时间需≤50ms，满足高速节奏

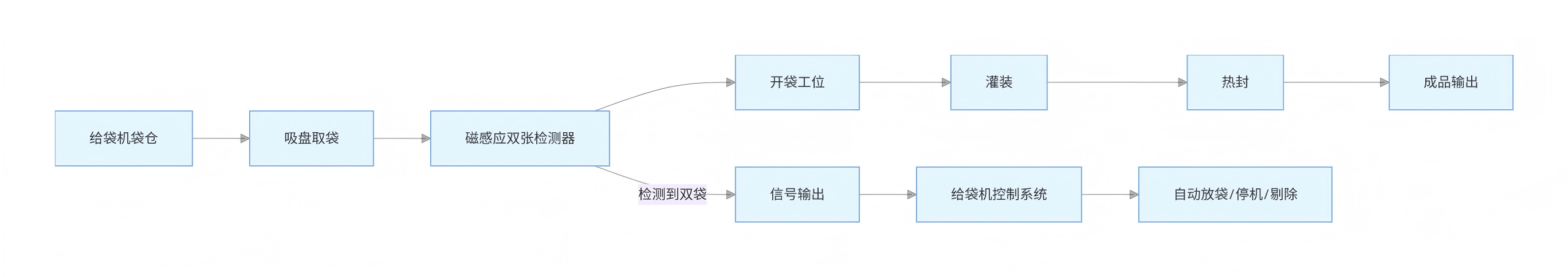

3.3 工作流程

标定：用一片正常铝箔袋通过检测区域，记录单袋基准信号值，设定判定阈值

在线检测：每次取袋后，袋子经过探头检测区域，检测器实时测量信号

判定：

信号在基准值范围内 → 单袋，放行

信号超过阈值 → 双袋，立即输出信号给给袋机PLC

动作执行：

给袋机收到双袋信号后，自动将双袋放回袋仓或剔除到废料通道

吸盘重新取袋，整个过程无需停线

3.4 适配不同铝箔袋规格

给袋机产线经常需要切换不同规格的包装袋。磁感应检测器换型操作：

同材质不同尺寸：一般不需要重新标定，铝箔层厚度相同，信号差异不大（小料需要重新标定，看工况而定，跟工程师沟通）

不同复合结构（如纯铝箔 vs 镀铝膜）：金属层厚度不同，需要重新标定一次

切换不同供应商的袋子：建议每次切换后拿3-5片袋子做一次标定确认

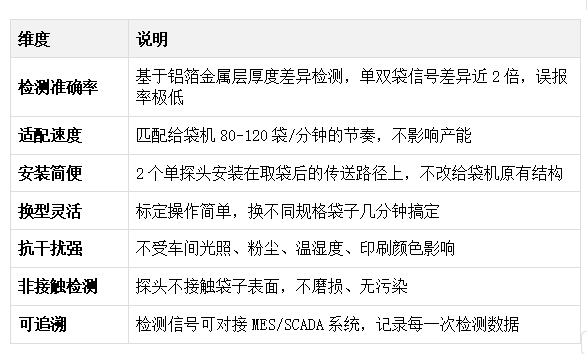

四、方案优势总结

五、典型应用场景

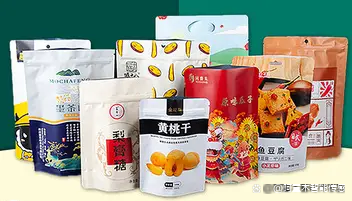

休闲食品：辣条、豆干、卤蛋、坚果的铝箔袋包装

预制菜：料理包、汤品的铝箔自立袋包装

调味品：酱料包、火锅底料的铝箔复合袋包装

宠物食品：铝箔保鲜袋包装

医药保健：铝箔袋装粉剂、片剂

只要你的包装袋含有铝箔层（纯铝箔或镀铝均可），且使用给袋式包装机，这套方案就能直接应用。您可以了联系阿童官方电话 13342814291，我们给您提供解决方案。

六、常见问题FAQ

Q1：镀铝膜袋、普通铝箔袋都能用吗？检测效果有无差异？

A：通用可用，无检测短板。纯铝箔袋、镀铝膜包装袋均可适配，仅金属层厚度不同，切换规格后一键标定基准值即可；单双袋涡流信号差值清晰，不存在误检、漏检问题。

Q2：食品车间油污、粉尘多，磁感应检测器需要频繁维护清洁吗？

A：无需频繁维护，免镜头清洁。无光学镜片、发光光源，粉尘、油污、水汽不干扰检测信号，不用每日擦拭探头，相比光电检测器大幅降低运维频次与停机时长。

Q3：老旧给袋机能不能加装？改造是否复杂？

A：全机型通用，改造简单快捷。新旧全自动给袋机均可加装，无需切割机架、改动机械结构；对接设备PLC，安装标定半小时即可投产，不影响原有产线节拍。
