锂电叠片工艺加速，上料检测为什么成了新瓶颈？

关键要点：

叠片工艺正替代卷绕成为方形和软包电池主流装配方式，0.2秒/片的高速产线已实现，较三年前提速50%-70%

上料环节的"双张"问题是隐形质量瓶颈——正极片涂布后厚度100-200μm，隔膜仅7-25μm，静电或油膜即可导致双张混入

高速叠片对检测系统的核心要求：传感器响应**<10ms**、信号处理窗口50ms内、通讯延迟**≤10ms**

电磁感应式与超声波式是当前两大主流技术路线，分别适用于极片和隔膜检测场景

叠片工艺正在替代卷绕，成为方形和软包电池的主流装配方式。原因不复杂：叠片的空间利用率更高，能量密度能再往上走一截，而且极耳焊接的一致性更好。

但叠片工艺有一个卷绕没有的"隐形成本"——上料环节的质量管控。

卷绕是连续送料，张力控制好了，材料一般不会叠在一起。叠片是一片一片地叠：正极片、隔膜、负极片、隔膜、正极片……每一片都要单独取料、单独放置。叠片速度越快，每一片之间留给检测的时间窗口就越窄。

这就是问题所在。

上料环节的"双张"问题

所谓双张，就是本该取一片，结果取了两片叠在一起送进去了。

听起来像低级错误，但在高速产线上发生率并不低。极片和隔膜都非常薄（正极片涂布后厚度通常在100-200μm，隔膜更薄，只有7-25μm），而且表面能高、容易吸附。静电、油膜、温湿度变化，任何一个因素都可能让两张片料粘在一起。

吸嘴取料的时候，一张还是两张，肉眼看几乎没区别。

双张混进去之后会发生什么？

叠片工序： 两张正极片叠在一起，中间没有隔膜隔开，后续注液化成后，这个位置就是一个内部短路点。

极耳焊接： 两层极耳叠在一起焊接，激光能量被分散，第一层可能焊透了，第二层没有形成有效连接，虚焊。虚焊点的接触电阻可能比正常焊点高出几倍甚至几十倍。

巴片焊接： 铜巴片或铝巴片在焊接前如果双张混入，同样的问题——焊接能量分散，融合界面不良，接触电阻偏高。

这些缺陷在焊完、叠完之后很难通过外观检查看出来。但隐患已经埋在里面了。

速度越快，检测越难

三年前，主流叠片机的节拍是0.5-0.6秒/片。检测系统有充足的时间做判断——传感器检测、信号处理、输出信号、PLC响应，整个链路加起来0.1-0.2秒都够用。

现在呢？头部叠片机已经做到0.2-0.3秒/片，还在往0.15秒/片冲。

留给检测的时间窗口从200ms压缩到了50ms甚至更短。这不只是"快一点"的问题，而是整个检测链路的响应逻辑都要重新设计。

传感器响应速度要够快。 电磁感应式检测器的响应时间通常需要控制在10ms以内，超声波式方案的响应时间稍长但在30-50ms级别。如果传感器本身的响应慢了，后面的信号处理和PLC动作就来不及。

信号处理要跟上。 片料通过传感器的时间可能只有几十毫秒，信号采集窗口极短。采样频率不够、滤波算法跟不上，就可能把双张信号当成噪声滤掉，或者把正常信号误判为双张。

通讯延迟要压到最低。 传感器检测到双张后，信号要传给PLC，PLC再控制叠片机停机。如果用传统IO信号，传输延迟可能在5-10ms；如果用RS485/Modbus通讯，一个通讯周期可能就20-50ms——在0.2秒/片的产线上，这个延迟可能意味着已经多叠了一片进去。

所以高速叠片产线对检测系统的要求是：传感器响应快、信号处理快、通讯延迟低，三个都要快，少一个都不行。

主流检测技术路线

锂电叠片上料环节的双张检测，目前行业里主要有两种技术路线：

电磁感应式。 利用金属片料通过检测区域时引起的电感量变化来判断单双张。对金属材质（铜箔、铝箔、极片）灵敏度高，响应速度快（可以做到10ms以内），适合高速产线。但对非金属隔膜的检测能力有限。

超声波式。 利用超声波穿透材料时的衰减差异来判断。对金属和非金属都能检测，不受材料颜色、表面状态影响。但响应速度相对较慢（30-50ms），在超薄材料（<10μm隔膜）上信号差异较小，分辨率是个挑战。

两种方案各有适用场景。极片（金属基材）通常用电磁感应式，隔膜通常用超声波式，也有一些方案两者结合使用。

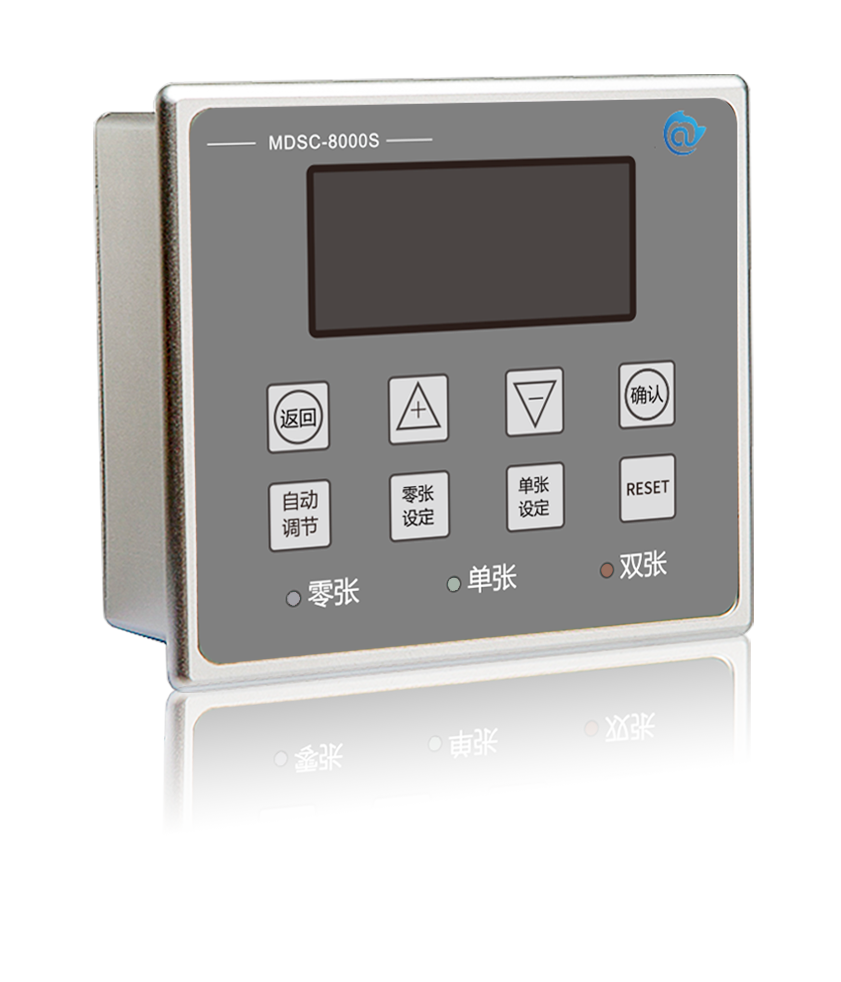

以电磁感应式为例，目前市面上针对锂电场景已有专用型号。比如阿童木的MDSC-1000L是锂电专用版，针对极片检测做了参数优化；MDSC-2100L是单探头方案，适合空间受限的工位；MDSC-8500S采用M18小探头，专门应对薄小片料的检测场景。

选型时需要考虑的核心参数：检测速度是否匹配产线节拍、探头尺寸是否适配片料规格、对目标材料的检测灵敏度、以及与PLC系统的通讯方式。

行业实践中的几个经验

极耳焊接前的双张检测已经是标配。 几乎所有正规的锂电工厂在极耳焊接前都部署了双张检测。这已经是行业共识，不需要讨论"要不要做"的问题。

巴片焊接前的检测正在补位。 相比极耳，巴片更小、更薄（铜/铝材质，0.3-2mm），检测难度更大。很多产线在巴片焊接前还没有系统化的双张检测方案。但随着新国标对热失控的要求从"5分钟预警"升级为"不起火不爆炸"，制造端的防错要求只会越来越高。

检测数据要能追溯。 头部电池厂已经不满足于"检出来就行"。检测数据要接入MES系统，能追溯到具体哪一片、哪个时间点、哪台设备出了问题。这对检测系统的通讯能力和数据格式都提出了要求。

换型效率很关键。 同一条产线可能在不同时间生产不同型号的电芯，极片材料、厚度、尺寸都不一样。检测系统需要能快速切换参数，而不是每次换型都要花半小时重新标定。

写在最后

叠片工艺的加速，本质上是锂电行业追求更高能量密度和更低制造成本的必然选择。但速度提升带来的不仅是机械结构和控制系统的升级，上料环节的质量管控也在被重新审视。

从"检出缺陷"到"不让缺陷发生"，这个逻辑的转变，可能是叠片工艺下一轮迭代中值得关注的方向。
