冲压车间“炸模”事故深度解析：一张双料，如何毁掉50万的模具？

核心摘要：

在汽车冲压车间，生产经理最为关注的异常声音莫过于压力机那一声沉闷异常的“闷车”响声。这通常意味着：双张进料了。轻则停产修模，重则数十万的精密模具直接报废。本文将探讨为何真空吸盘防不住双张，并给出高性价比的 MDSC-1600S 改造方案。

一、为什么“双张”是冲压线的重大隐患？

随着汽车工业对轻量化和产能的要求提高，自动化冲压线的节拍越来越快（SPM 15+）。在如此高速的板料传输中，双张重叠进入模具的风险成倍增加。其危害是毁灭性的：

炸模后果清单：

模具崩裂： 甚至导致压力机曲轴变形，单次维修费用 5万-50万不等。

非计划停机： 即使只是轻微压痕，修模加上重新试模，至少耗费 4-8 小时，直接损失产能数百台套。

质量隐患： 压坏的模具可能导致后续批次产品尺寸超差，引发主机厂索赔。

既然危害这么大，为什么很难杜绝？

很多工程师会问：“我用了强力真空吸盘，也加了分张磁铁，为什么还会吸两张？”

原因在于板料表面的涂油（Wash Oil）。冲压板材为了防锈和润滑，表面覆盖着一层油膜。当两张板料紧密贴合通过真空吸附时，油膜产生的“粘滞力”加上真空负压，足以将下面一张板料牢牢“粘”起。此外，板料切割时的毛刺互锁也是导致机械分张失效的主因。这种物理粘连，靠 PLC 的逻辑判断（如吸盘真空度监测）是极难发现的。

二、选型误区：为什么不用机械式或光电式？

在寻找防双张方案时，不少工厂走过弯路：

机械测厚规： 接触式滚轮容易划伤车身外板（A级曲面），且机械结构在高速下磨损快，维护麻烦。

光电/激光传感器： 金属板料反光率极高，光电信号跳动大；且车间油雾粉尘多，镜头需频繁擦拭，否则频报假警。

三、破局方案：MDSC-1600系列 金属双张检测器

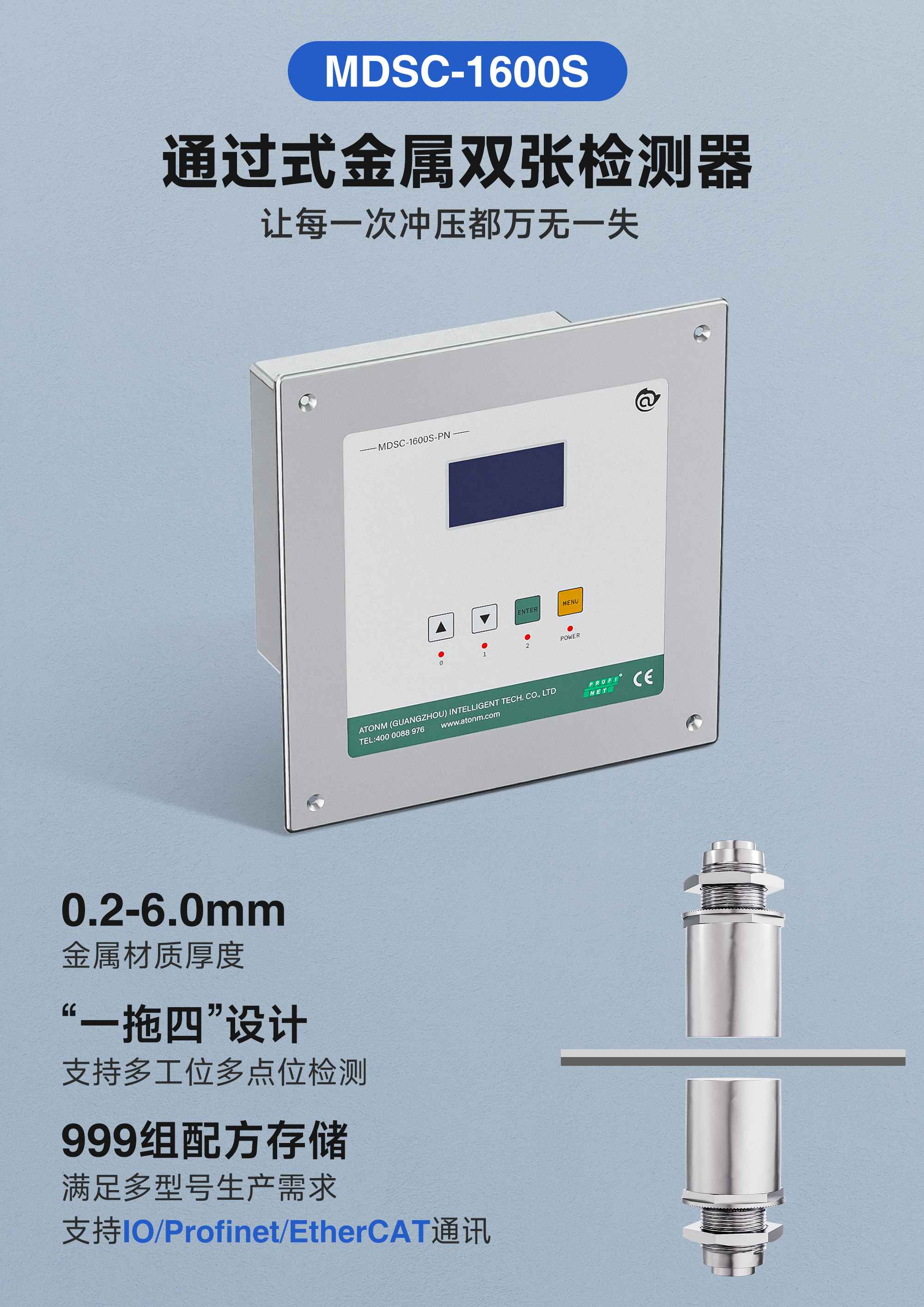

针对汽车冲压、家电钣金等对成本控制和稳定性要求极高的场景，阿童木推出了 **MDSC-1600S 系列（阈值版）** 解决方案。它不是昂贵的精密测量仪，而是专为“保护模具”而生的防线。

1. 技术原理：电磁透射（Through-beam）

不同于单头吸附式，MDSC-1600系列采用对射式探头设计。发射端产生交变磁场，磁力线穿透板料到达接收端。

基本原理： 金属内部产生的涡流会衰减磁场能量。板料越厚，涡流效应越强，接收端感应到的信号信号就越弱。

双张判定： 当两张板料重叠通过时，信号值的衰减幅度会发生显著跃变。

这种电磁特性的改变是物理层面的，不受表面油污、光线强弱或涂层颜色的干扰。控制器通过识别这一明显的信号差异，设定判定“阈值”，即可精准区分单张与多张。

2. 如何选型：阈值版 (S) 还是 测厚版 (T)？

MDSC-1600 平台根据应用需求的不同，细分为两个版本。选型时无需纠结，只需根据您的实际检测目的对号入座：

选型建议

选型核心是“对症”，MDSC-1600系列两版本精准匹配不同产线需求，具体如下：

核心需求为模具保护、防双张（无需精密测厚），选MDSC-1600S（阈值版），操作简单、性价比高，专注双张拦截核心功能。

需兼顾双张防范与板料质量管控（需实时测厚、数据追溯），选MDSC-1600T（测厚版），适配高端产线精度与追溯需求。

3. MDSC-1600系列双张检测器 核心能力

四通道设计 ： 一台控制器可接4对探头，同时检测四个上料工位，高效又节省电控柜空间。

广谱适用性： 虽然主要用于碳钢/铁板，但得益于高频电磁技术，对非磁性金属（铝板、不锈钢）同样有效。

PLC 友好集成： 带主流通讯功能，提供 NPN/PNP 报警输出，直接串入压力机的急停或禁止合模回路，响应时间 < 20ms。

四、应用实效与安装建议

现场安装 Tip：

MDSC-1600S 双料检测的对射探头通常安装在自动送料机械手（Robot）末端，或拆垛机的磁力皮带两侧。建议保持探头与板材间隙（Air Gap）在 2-5mm 之间，以避免高速传输时的板料抖动磕碰探头。

实测数据：

在某配套丰田体系的冲压厂侧围产线改造中，部署 MDSC-1600S 后：

1. 误报率： 从原光电方案的 15次/天 降至 0次/月。

2. 拦截率： 试运行期间成功拦截 4 次真实的双张粘连，挽回潜在模具损失超 20 万元。

预约试用与技术咨询

不确定您的板料材质（如高强钢、铝镁合金）是否适用？

我们提供 MDSC-1600系列双张检测器免费样机寄送测试。您只需寄送 3-5 片样板，我们将在 48 小时内出具详细的可行性测试报告。
