瓶盖铝箔垫片单双片检测方案- 双工位双张检测

概述：

铝箔垫片是瓶盖密封的核心元器件，垫片轻薄，极易因静电吸附、表面张力出现两片粘连叠料。一旦双片垫片装入瓶盖，会造成旋合不到位、密封失效，直接引发产品泄漏、变质，带来客诉与质量安全隐患。MDSC-2102L 专注于装配前垫片单双片在线识别，提前拦截叠片不良，守护包装密封安全。

一、项目背景

食品、医药、日化等领域对瓶盖密封可靠性要求严苛，密封性能直接决定产品保质期与使用安全。 华南某大型包装配套企业，为众多快消品牌供应瓶盖组件。产线采用振动盘自动送料，将铝箔垫片送入瓶盖。由于铝箔垫片厚度薄、自重轻，静电与吸附作用时常产生垫片粘连，双片、多片叠在一起送入装配工位。 传统检测手段很难分辨紧贴在一起的超薄铝箔，高速生产下漏检风险突出。客户急需一套适配原有冲垫机、可在线自动识别单双片的检测方案，从源头杜绝双垫片流入成品。

二、产线工况与核心痛点

客户痛点：

1.垫片超薄超轻，静电吸附易粘连，叠片装入瓶盖导致密封失效，产生客诉与质量事故；

2.两片垫片紧密贴合时识别难度大，常规传感器容易漏检；

3.产线高速运行，对传感器响应速度、持续稳定性要求高；

4.设备布局紧凑，需要小型探头，兼容现有机械结构，改造成本低。

三、阿童木MDSC-2102L双张检测器检测解决方案

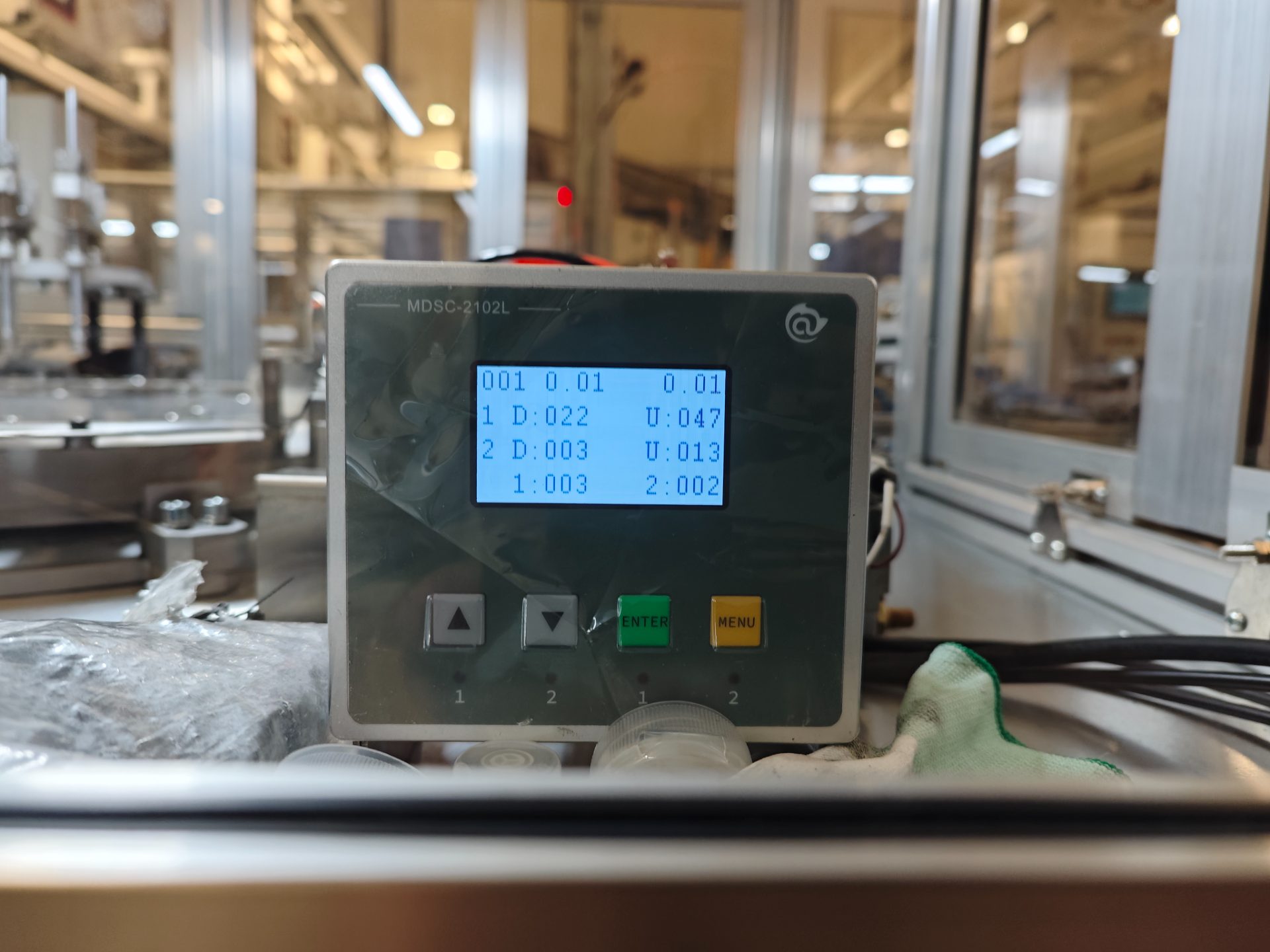

针对超薄铝箔垫片特性，方案选用阿童木 MDSC-2102L 接触式电涡流双张检测传感器，专门面向非磁性超薄金属物料开发。

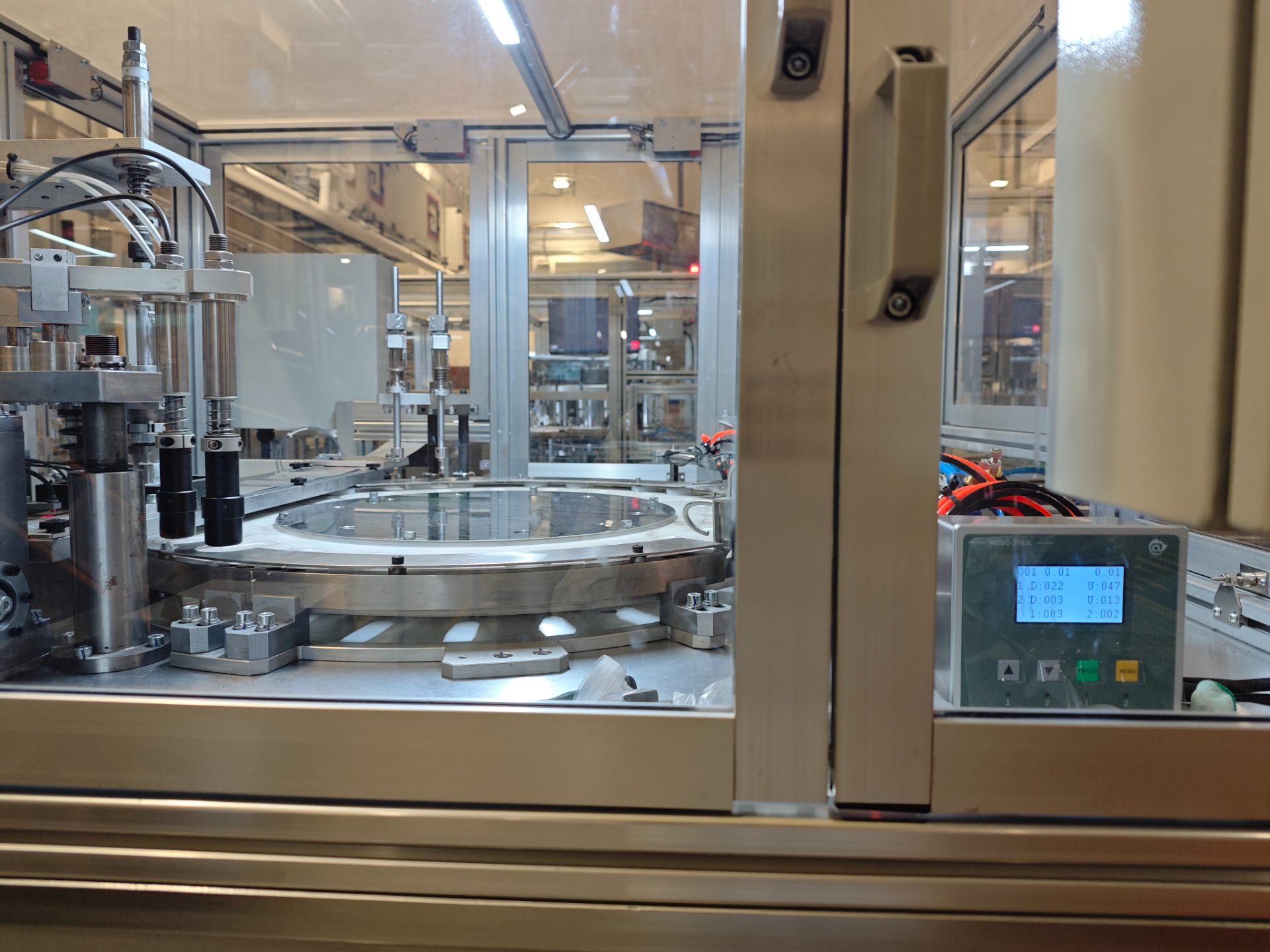

在冲垫机垫片上料工位部署一拖二方案，配套 2 支 M12 单探头，实现垫片单双片实时在线判定。 依托接触式电涡流检测原理，即使铝箔垫片紧密贴合粘连，依旧可以稳定区分单片 / 双片状态；50ms 极速响应，完美匹配 310 个 / 分钟高速产线节拍。M12 探头结构小巧，支持单边安装，无需大幅改动原有设备结构，适配包装设备紧凑布局。

四、方案价值

1.前置拦截不良，保障密封品质 垫片装配前完成双片检测，避免叠片不良流入下工序，从源头降低瓶盖密封失效风险，规避质量事故与品牌损失。

2.适配超薄铝箔检测场景 优化的电涡流算法，针对轻薄非磁性铝箔调校，粘连叠片识别稳定可靠，解决传统检测方案漏检难题。

3. 高速产线稳定跟随 50ms 快速响应，持续稳定匹配 310 个 / 分钟高速瓶盖组装产线，不拖慢生产效率。

4.安装便捷，改造成本低 M12 小巧探头，单边安装方式，适配冲垫机紧凑空间，方便现场集成，减少产线改造工作量。

5.灵活配置，适配工位需求 一拖二双探头方案，可根据工位布局灵活部署，满足包装行业垫片自动化检测标准化落地。

五、项目落地效果

1.不良拦截可控：垫片双片粘连不良在装配工位前 100% 在线识别、及时报警停机，彻底杜绝双垫片流入瓶盖成品，消除密封失效隐患。

2. 漏检问题根治：针对静电吸附紧密贴合的超薄铝箔，检测稳定性大幅提升，长期运行无持续性漏检、误报。

3. 生产效率保障：传感器 50ms 快速响应，全程同步 310 个 / 分钟高速节拍，不卡顿、不拖慢产线，维持原有产能。

4. 运维简单省心：探头单边安装，布局简洁，不易受垫片碎屑、粉尘干扰，日常维护量小。

5. 质量成本下降：大幅减少后道返工、成品复检、客户投诉及退换货损失，帮助客户稳定交付品质，提升下游品牌客户信任度。
