食品包装袋重叠怎么检测？适用袋型与现场边界一次讲清

导读

面对包装线上的“单袋看似没问题、但后段总报错”的情况，工程师常问：我该选光电、视觉、还是金属检测？本篇把每种方法的适用袋型、典型现场边界和调试要点都讲清楚，便于快速评估落地可行性。

一、先分场景：常见的重叠（叠袋）类型

完全叠合：两袋紧贴、厚度近似两倍，袋面无明显空隙。

半重叠：袋子部分叠在一起，局部厚度变化有限。

错位重叠：袋体错位、褶皱或袋口翻起，视觉上可能更明显但厚度差不规整。

轻微叠贴：薄膜相互粘连，光学反差小，称重差异亦微弱。

二、各检测方案对照（优缺点与适用袋型）

1. 光电传感器（反射/对射）

优势：价格低、响应快、易接入 PLC。缺点：依赖表面反射/遮挡，对铝箔或高反光面不稳定，受角度与褶皱影响大。

适用：纸袋、哑光塑料袋、表面纹理明显的袋型；不适用：连续铝箔层、镜面塑料、严重褶皱的软膜。

2. 机器视觉（摄像 + 算法）

优势：可识别形态、颜色与位置关系，适合错位重叠和半重叠判断；支持记录取证。缺点：对透明、反光或无明显外观差异的铝箔袋鲁棒性差，受光照与角度影响大，算力与开发成本高。

适用：有明显外观差异、印刷图案或结构特征的袋型；不适用：高反光铝箔层、透明膜近无特征场景。

3. 称重/负载方法（称重台或速度对比）

优势：直接利用质量差异，适合大质量差的情况。缺点：需要减速区、占地、成本高，对轻薄袋差异敏感度低。

适用：袋重差明显（含液体或大量固体）的包装；不适用：极薄轻袋、重量差微小场景。

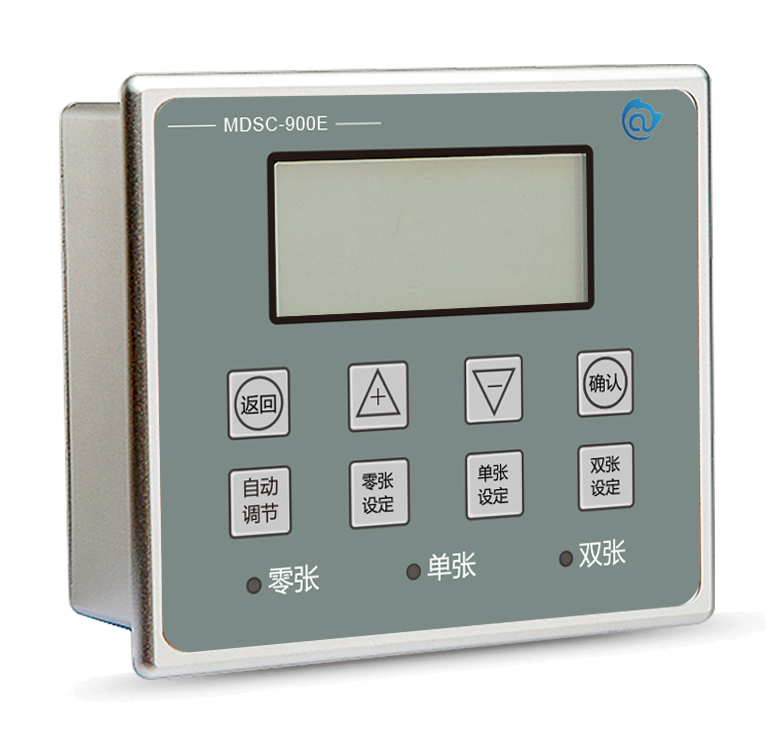

4. 金属双张检测（针对含铝箔层）

优势：对含金属层的袋子稳定，检测原理与金属含量相关，不受表面反光与颜色影响；能形成稳健的幅值区分单/双袋。缺点：仅适用于袋内含连续金属层或可感知的金属量。

适用：带连续铝箔层或金属化膜的袋型；不适用：完全无金属层的纸袋、纯透明膜。

三、如何判断“现场边界”——一句话决策树

1.袋子内部是否有连续金属层？若有，优先做金属检测器测试。

2.袋子表面是否为高反光铝箔或镜面？若是，光电与视觉优先级下降。

3.是否能接受减速/增加称重区？若可，称重法可作为备选。

4.场内是否有足够照明与稳定安装面供视觉方案？若否，谨慎采用视觉检测。

四、调试与落地要点（工程师必做的 5 件事）

1.收集代表性袋样（至少 5 种工况：单袋、双袋、半重叠、错位、含污损/皱褶），并保存样本照片与测试数据。

2.在现场按真实输送速度做对比测试：有些传感器在慢速下表现好，但高速下失真。

3.如果选金属检测器，先测量单袋与双袋在探测器输出上的幅值差，确认有稳定可分阈值。

4.对光电/视觉方案，建立光照与遮挡试验，记录误报/漏报率，评估是否需要外部光源或罩壳。

5.设计联动策略：报警、减速、剔除三种动作按风险优先级定义，避免一次动作过重影响产能。

五、快速落地示例（工程实践）

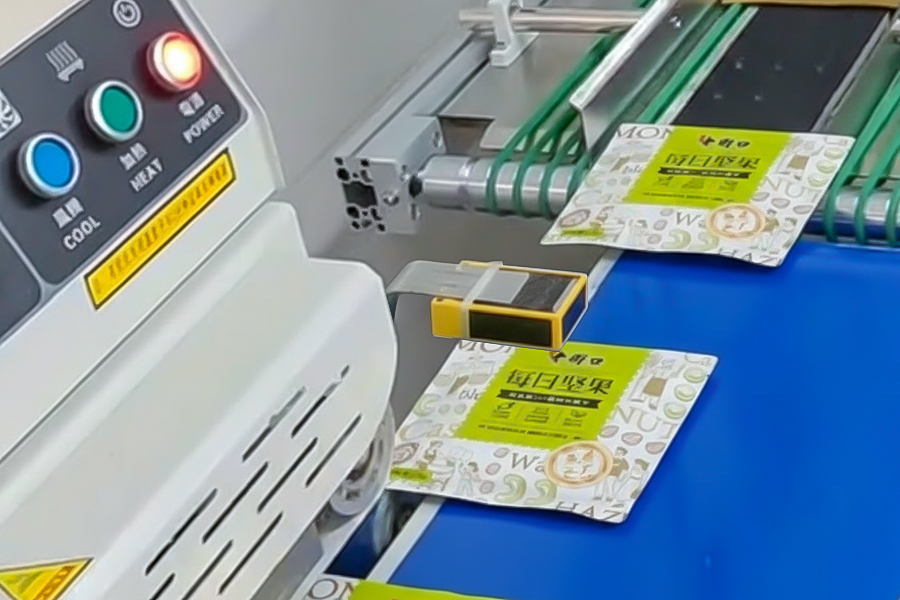

在一次食品包装线改造中，客户原先使用反射式光电频繁误判。现场评估后发现袋内有连续金属化层，工程组选用金属双张检测器并将检测位前移 0.6m，结合减速区与剔除机构，试运行后误报率从每日十余次降至 0 次。

六、结论

没有万能方案：选择检测方法应基于袋型结构、产线速度、现场空间与可接受的误报代价。对于含铝箔层的包装袋，优先做金属检测对比测试；对于外观差异明显的袋型，视觉与光电可组合使用以提升准确率。
