在自动化生产线、数控机床及机器人设备的运行过程中，磁栅尺是实现位移测量的关键部件，其作用是实时采集位移数据，为设备的精准控制提供依据。磁栅尺的测量精度与稳定性，依赖于其合理的构造设计，各组成部件协同工作，共同保障测量功能的实现。
一、核心部件：尺体
尺体为测量基准载体，主要材质有不锈钢（耐磨、抗腐蚀，适应复杂工业环境）与玻璃纤维增强塑料（轻便、韧性好，适用于重量受限场景）。
尺体表面设磁信号层，通过专用工艺录制等间距磁栅条纹（主流间距达微米级，高精度产品为纳米级），每条纹对应特定位置坐标，直接影响测量精度。

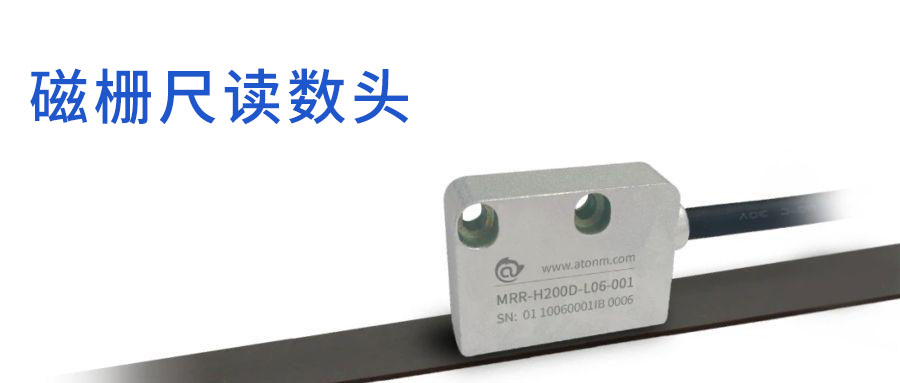

二、核心部件：磁头
磁头负责采集磁信号并转换为设备可识别的电信号，由磁敏元件（霍尔元件、磁阻元件等，感应磁场变化生成微弱电信号）、信号处理电路（放大、滤波、整形信号）及外壳（保护元件、定位，保证磁头与尺体间隙稳定）构成。
磁头与尺体的间隙需严格控制，过大或过小均会降低测量精度。
三、辅助部件
1.安装附件：含支架、导轨、固定螺丝，用于固定尺体与磁头，保证相对位置精度，螺丝需防松，厂家提供多规格适配不同场景。
2.防护装置：高温、高湿等恶劣环境中需配备防护罩（隔离杂质）、密封垫（防渗入），材质依环境选择（如高温用耐高温材料）。
3.信号线缆：连接磁头与控制系统，多为屏蔽型以抗电磁干扰，长度和柔韧性依安装需求设计，避免影响运行或损坏。
四、构造与性能关联
尺体材质及磁信号层精度决定基准准确性；磁头元件灵敏度与电路性能影响测量分辨率、响应速度；安装附件保障安装精度，防护装置延长寿命，线缆确保信号传输可靠。
实际应用中，磁栅尺为模具加工、机床测量、生产线定位等提供精准数据。未来，其构造将向精细化、智能化发展，进一步提升性能以适配智能制造需求。
