磁栅尺又称磁尺,是一种采用电磁方法记录磁波数目位置的检测装置,对使用环境的条件要求较低,对周围磁场的抗干扰能力较强,在油污、粉尘较多的地方使用有较好的稳定性。

磁栅尺

磁栅尺的工作原理是磁电转换,为保证磁头有稳定的输出信号幅度,考虑到空气的磁阻很大,故磁栅尺与磁头之间不允许存在较大和可变的间隙,最好是接触式的。为此带型磁栅在工作时磁头是压入于磁带上的,这样即时带面有些不平整,磁头与磁带也能良好的接触。线型磁栅的磁栅尺和磁头之间约有0.01mm的间隙,由于装配和调整不可能达到理想状态,故实际上线型磁栅也处于准接触式的工作状态。


磁栅尺也是一种用于检测位移的传感器,它的价格低于光栅尺,具有制作简单,易于安装,调整方便,测量范围宽(0.001mm-十几米),抗干扰能力强等一系列优点。目前可实现测量分辨率1-10um,系统精度±0.001mm/m。而且磁栅尺价格也较亲民。

磁栅尺是利用磁栅与磁头的磁作用进行测量的位移传感器,成本较低且便于安装和使用。当需要时,可将原来的磁信号(磁栅)抹去,重新录制。还可以安装在机床上后再录制磁信号,可以消除安装误差和机床本身的几何误差。


磁栅尺的重要特点有两个:一个是磁栅尺与磁头处于接触式的工作状态。磁栅的工作原理是磁电转换,考虑到空气的磁阻很大,为保证磁头有稳定的输出信号幅度,所以磁栅尺与磁头之间不允许存在较大和可变的间隙,最好是接触式的。为此带型磁栅在工作时磁头是压入于磁带上的,这样即使带面有些不平整,磁头与磁带也能良好的接触。线型磁栅的磁栅尺和磁头之间约有0.01mm的间隙,由于装配和调整不可能达到理想状态,故实际上线型磁栅也处于准接触式的工作状态。

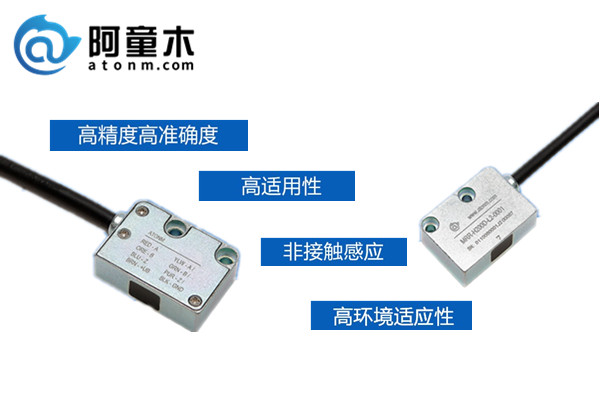

国产磁栅尺

阿童木磁栅尺读数头产品小巧而精致,方便小空间安装,采用全金属外壳设计,全进口高柔耐磨屏蔽电缆,抗干扰软硬件电路设计使用时可靠性能加倍提升;高分辨率精度可选1um,5um,10um亦可按客户要求定制,被测量装置平行安装,无机械转换误差,耐受油污,液体,灰尘,振动等复杂恶劣的工作环境。

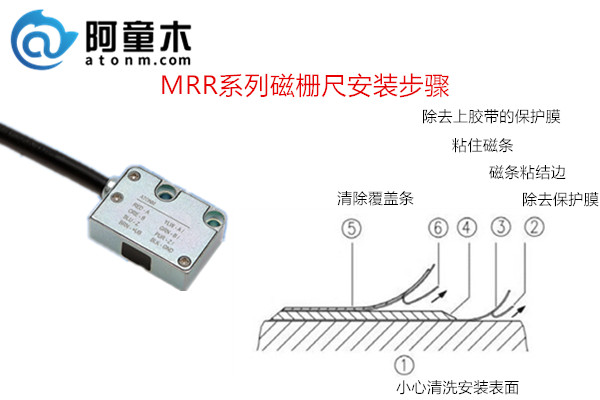

磁栅尺安装步骤



在使用磁栅尺的时候,应注意以下几点:

1.供电电压稳定(如果这时的显示波动幅度不超过波动电压的波动幅度,电子尺就属于正常)。

2.供电电源要有足够的容量。如果电源容量太小,容易发生如下情况:合模运动会导致射胶电子尺显示跳动,或熔胶运动会导致合模电子尺的显示波动。特别是电磁阀驱动电源于电子尺供电电源在一起时容易出现上述情况,严重时可以用万用表的电压档测量到电压的波动。如果在排除了静电干扰、高频干扰,对中性不好的情况下仍不能解决问题,也可以怀疑是电源的功率偏小。

3.静电干扰和调频干扰很容易使电子尺显示数字跳动。

4.安装对中性要好(如果出现数字跳动,一定要对角度和平行度进行调整)。

5.对于使用时间过久的磁栅尺(如果出现很多的杂质,有油水混合物,会影响电刷的接触电阻,导致显示数字跳动,可以初步推断是磁栅尺本身的早期损坏)。

6.出现不显示数据,或者是有规律的在某一点显示数据跳动,出现这种情况,要及时检查连接线绝缘是否有破损并与机器的金属外壳有规律的接触引发的对地短路。
