阿童木颜色传感器CL1-N3S1常用于包装设备；锂电、食品，药品，汽车，五金，喷码、丝印、模切，制袋，拉链等行业机械设备上各种颜色识别。它能自动混合生成所需光源，进行稳定的颜色检测；智能化、数字化的灵敏度设定,高清双数字显示，操作简便易上手；8通道设计，同时识别1种颜色，200μs高速反应时间，多款感测头选择使用，应用范围广。今天小编跟大家详细讲解一下这款产品的安装调试方法。

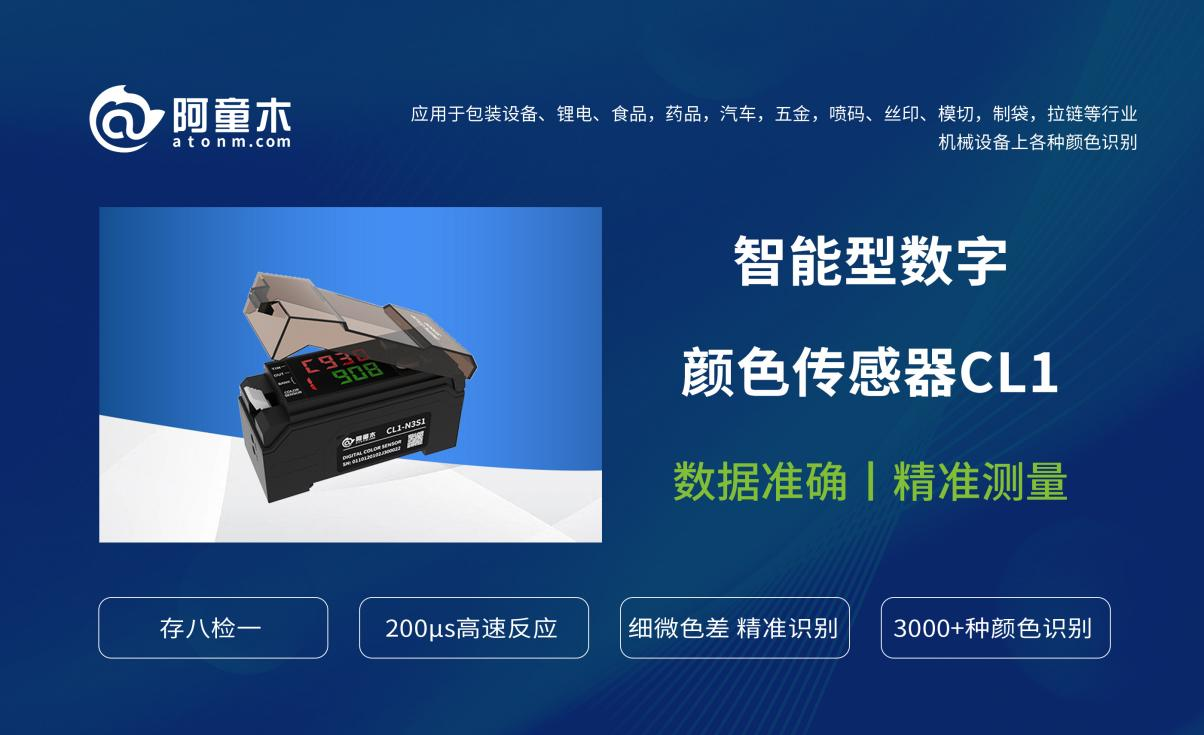

阿童木颜色传感器CL1-N3S1

第一步：组装。

1.插入光纤

首先打开传感器保护盖，按下卡扣，插入光纤，光纤铅芯小的一端插入传感器的发光孔（在传感器的侧面有标示箭头，对应插连接位），插好以后把卡扣推回原位卡紧光纤。

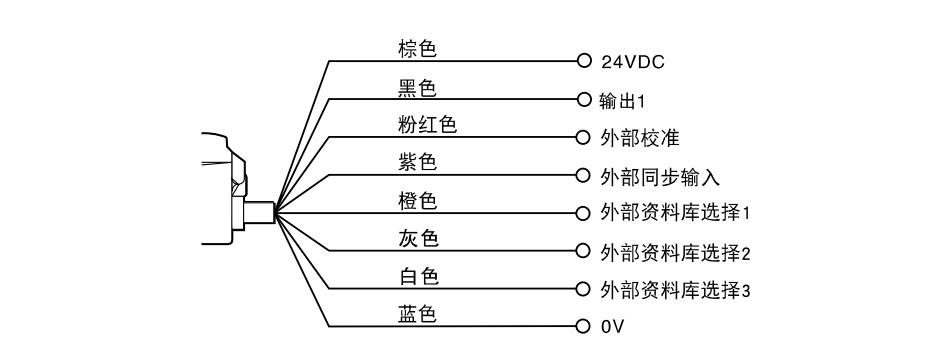

2.连接电源

传感器棕色线接24伏，蓝色线接0伏，黑色线连接输出点。

第二步：基本操作。

1.恢复出厂设置

在按住model键的同时按5次site键，此时传感器红色区域会出现RST，绿色区域会出现n o，按一下向上键或向下键，绿色区域会出现yes，按model键确认传感器恢复出厂值。

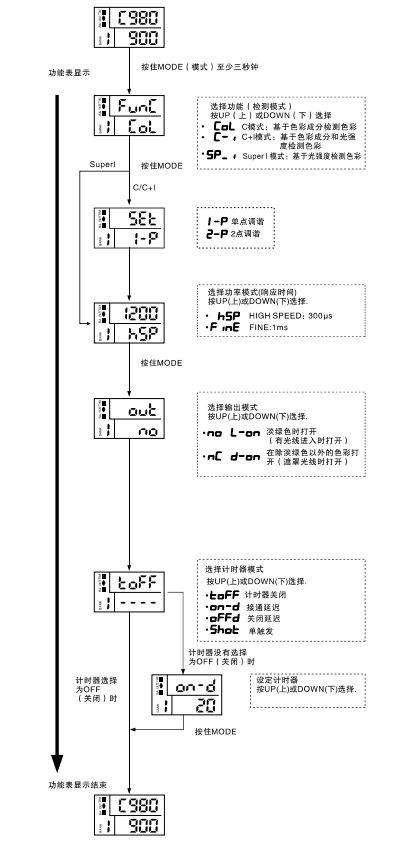

2.识别模式设置

长按model键3秒以上，绿色区域显示c o l，为传感器的识别模式显示，此时c o l表示使用颜色模式

2.学习模式设置

按一下model键进入下一步，绿色区域显示2-p，此处表示的是传感器的学习模式，

3.响应速度模式设置

再按一下model键进入下一步，绿色区域显示f i n e，此处表示的是传感器的响应速度模式

4.输出模式设置

再按一下model键进入下一步绿色区域显示n o，此数表示的是传感器的输出模式，n o表示常开

5.计时功能设置

再按一下model键，红色区域t o f f，此处表示计时功能设置，默认是关闭

6.跳出功能设置

再按一下model键，绿色区域显示数字，此时传感器跳出功能设置。

下面附上阿童木CL1-N3S1颜色传感器操作演示视频，方便大家更直观低了解和学习操作。
