汽车冲压产线双张检测解决方案案例-MDSC-8200S 金属双张检测器
汽车冲压产线双张检测解决方案案例
MDSC-8200S 金属双张检测器守护汽车冲压产线每一次落模
双工位检测 + 二次复检闭环，将双张叠料风险拦截在模具之外，降低停机损失与模具维修成本。
| 应用行业 | 应用场景 | 核心产品 | 方案架构 |
| 汽车整车制造 | 冲压车间拆托区 | MDSC-8200S | 双工位检测 + 二次复检闭环 |
01 项目背景：冲压产线的双料困境
在汽车整车制造工艺中，冲压是四大工艺之首，也是车身质量的第一道关口。一条现代化冲压产线节拍可达每分钟十余次，配套模具价值动辄数百万元。一旦出现双张叠料进入模具，可能造成制件报废、模具刃口崩裂，甚至整套模具型腔损伤。
本次项目客户为华东某知名汽车整车厂，其冲压车间承担商用车与乘用车多款车型的覆盖件生产任务。该产线为新建高节拍冲压线，拆托区机械手采用“一拖二”取料模式，一次抓取两张钢板。客户在产线规划阶段就明确，需要对双张叠料风险进行可靠防护，避免因检测环节影响生产节拍与模具安全。
客户核心需求
1.拆托区机械手一次抓取 2 张钢板，受钢板表面油污、厚度公差影响，存在双张叠料漏检风险。
2.双张料一旦进入模具，轻则造成制件报废、模具刃口崩裂，重则导致整套模具型腔损伤，损失巨大。
3.客户要求检测方案适配高节拍生产，运行稳定可靠，不能因检测环节拖慢产线节奏。
客户侧估算的关键损失项
| 项目 | 客户侧估算 |
| 单套大型模具价值 | 百万级 |
| 模具维修与停机损失 | 数万元/次 |
| 产线停机排故时间 | 数小时/次 |
对于高节拍、高价值的冲压产线而言，双张检测不是“锦上添花”的辅助功能，而是守护产线安全与投资回报的核心防线。客户需要一套稳定可靠、适配高速节拍的双张检测方案。
02 方案设计：双工位检测 + 二次复检闭环
针对客户拆托区“一拖二”取料特点及高节拍产线需求，阿童木技术团队设计了“首检 + 复检”双工位闭环方案，在两个关键节点部署 MDSC-8200S 金属双张检测器，有效拦截双张叠料风险。

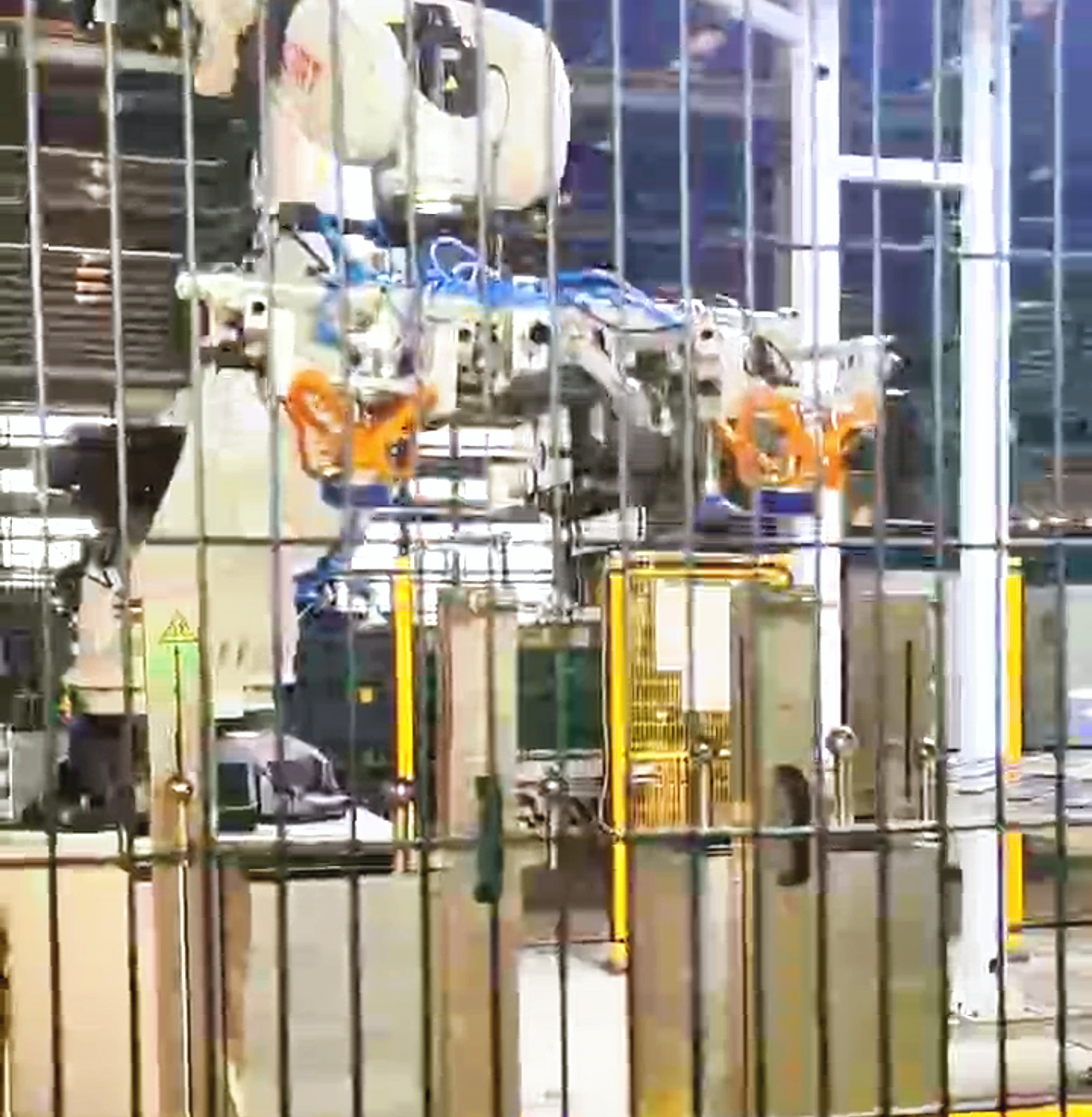

第一关：拆托区首检——一拖二同步检测
在拆托区机械手取料工位安装 1 台 MDSC-8200S，配置 2 个单探头，分别对应机械手抓取的两张钢板。每张钢板独立检测、独立输出信号，实现“一拖二”模式下的精准双张判别。
2 个单探头 · 独立通道 · 同步检测
第二关：视觉对中台复检——双重保险
在钢板进入压机前的视觉对中台再安装 1 台 MDSC-8200S 进行二次复检。即使首检环节因极端工况出现漏检，复检工位仍可精准识别并及时停机，形成双保险闭环。
二次复检 · 闭环防护 · 降低双张叠料入模风险
为什么选择 MDSC-8200S？
200 组材料配方：内置 200 组材料类别配方，不同厚度、材质一键切换，适配多车型多规格板材。
一拖二设计：2 个单探头独立检测，匹配机械手“一拖二”取料模式，一台设备覆盖两个检测点。
200pcs/min 高速响应：响应速度可达 200 件/分钟，满足高速冲压产线节拍要求，不拖慢产线节奏。
多种通讯方式：支持 Profinet、RS485、端子控制等通讯方式，可直接接入产线 PLC 系统，实现数据互通与远程监控。
MDSC-8200S 采用磁感应检测原理，专为铁磁性材料设计，检测范围覆盖 0.2～4.0mm 磁性材料，对汽车冲压常用的冷轧板、热轧板、镀锌板等均有良好的检测表现。设备提供 12 路光耦隔离输入与 7 路 NPN/PNP 输出（默认 NPN），灵活适配各类工控场景。
03 实施效果：可量化的降本增效
方案部署完成并经过三个月稳定运行后，客户冲压产线的双张检测与模具防护效果得到明显提升，各项关键指标达到或超过预期目标。
| 指标 | 项目反馈 |
| 双张检测准确率 | 项目实测接近满标 |
| 模具损坏率 | 下降 90%+ |
| 双张引起的停机时间 | 显著减少 |
| 产线整体稼动率 | 明显提升 |
| 运行稳定性 | 连续三个月稳定运行 |
投资回报分析
按客户产线规模测算，仅需避免 1 次中型模具损坏事故，其节省的维修费用与停机损失即可覆盖整套检测方案的投入。综合考虑模具寿命延长、不良品率下降、产线稼动率提升等因素，该方案具备较好的投入产出比，是一条典型的“小投入、大保障”产线安全升级路径。
双工位闭环检测架构为冲压产线建立了分层防护体系：首检拦截绝大多数双张异常，复检兜底极端工况，两道防线互为备份，降低“单点失效即风险直达模具”的隐患。对于追求高安全目标的现代化冲压车间而言，这种架构设计的价值远超设备本身。
04 客户评价
“之前总担心双张打模，一听到压机异响心就提到嗓子眼。上了阿童木这套双工位检测方案后，首检加复检的组合确实让人踏实多了。运行几个月下来，一直很稳定，该检出来的都没漏过，模具这块心里终于有底了。”
—— 某大型汽车制造企业 冲压工艺负责人
（因保密要求匿名发布）
客户评价基于其实际运行反馈整理，具体效果因工况、板材、节拍及维护情况而异。
05 产品核心参数速览
MDSC-8200S 金属双张检测器
| 参数项 | 规格 |
| 产品型号 | MDSC-8200S |
| 检测原理 | 磁感应检测（铁磁性材料专用） |
| 检测范围 | 磁性材料 0.2～4.0mm |
| 反应速度 | 200pcs/min |
| 材料组别 | 200 组材料类别配方 |
| 传感器配置 | 2 个单探头（磁感应传感器，IP65，电缆 16 米可插拔） |
| 输入输出 | 12 路光耦隔离输入，7 路 NPN/PNP 输出（默认 NPN） |
| 通讯方式 | Profinet、RS485、端子控制等 |
| 工作电压 | 24V DC |
| 防护等级 | 前面板 IP65，后壳 IP20 |
| 主机尺寸 | 132 × 116 × 78.5mm，嵌入式安装 |
| 质保期限 | 18 个月 |
06 为什么选择阿童木
阿童木智能科技深耕工业传感器领域多年，专注金属双张检测技术的研发与应用，产品广泛服务于汽车、家电、锂电、五金冲压等行业客户，是国内双张检测领域的主流品牌之一。
专注技术研发：深耕双张检测赛道，持续迭代产品性能，覆盖金属与非金属全场景。
18 个月质保：提供 18 个月质保周期，产品稳定可靠，让客户用得安心。
专业技术服务：一对一技术支持，从选型到安装调试全程跟进，快速响应。
