高速冲压产线薄板防叠料解决方案｜1200T洗衣机钣金冲压产线双张检测应用案例

一、项目概述

本项目服务于华东头部家电制造企业，针对其滚筒洗衣机核心钣金件冲压量产场景进行产线防错升级。客户采用1200T拉伸冲压产线生产洗衣机外壳、内筒等结构件，生产物料为0.8mm镀锌薄板，标准生产节拍10s/件，属于高速精密连续冲压工况。

受薄板材质特性影响，生产过程中板材易粘连，频繁出现双张叠料上料问题，极易造成产品拉伸不良、批量报废，同时易挤压损伤冲压模具，导致频繁停机检修，严重影响产线良率、产能及生产稳定性。

为解决叠料生产风险，客户引入阿童木MDSC-8000S接触式单探头双张检测器，匹配家电薄板高速冲压工况，搭建自动化上料防错体系，实现冲压工序精准风控、无人化防错，有效提升产线综合生产效能。

二、核心生产参数与设备配置

本次改造围绕洗衣机钣金精密拉伸冲压工序展开，产线工况、物料参数及配套检测设备参数高度适配，具体配置如下：

•冲压产线规格：1200T滚筒洗衣机专用拉伸冲压自动化产线

•加工物料：工业镀锌板（导磁金属材质），适配家电防腐防锈生产标准

•物料厚度：0.8mm薄板，属于精密拉伸成型高难度板材

•量产节拍：10s/件，高速连续自动化冲压生产

•加工产品：滚筒洗衣机内筒、外壳、背板等核心拉伸钣金件

三、解决方案

针对现场0.8mm镀锌板高速冲压叠料难题，本次采用阿童木MDSC-8000S接触式单探头双张检测方案，依托设备专属工况适配能力，定制化完成产线改造集成，从源头解决双张上料隐患

方案落地细节如下：

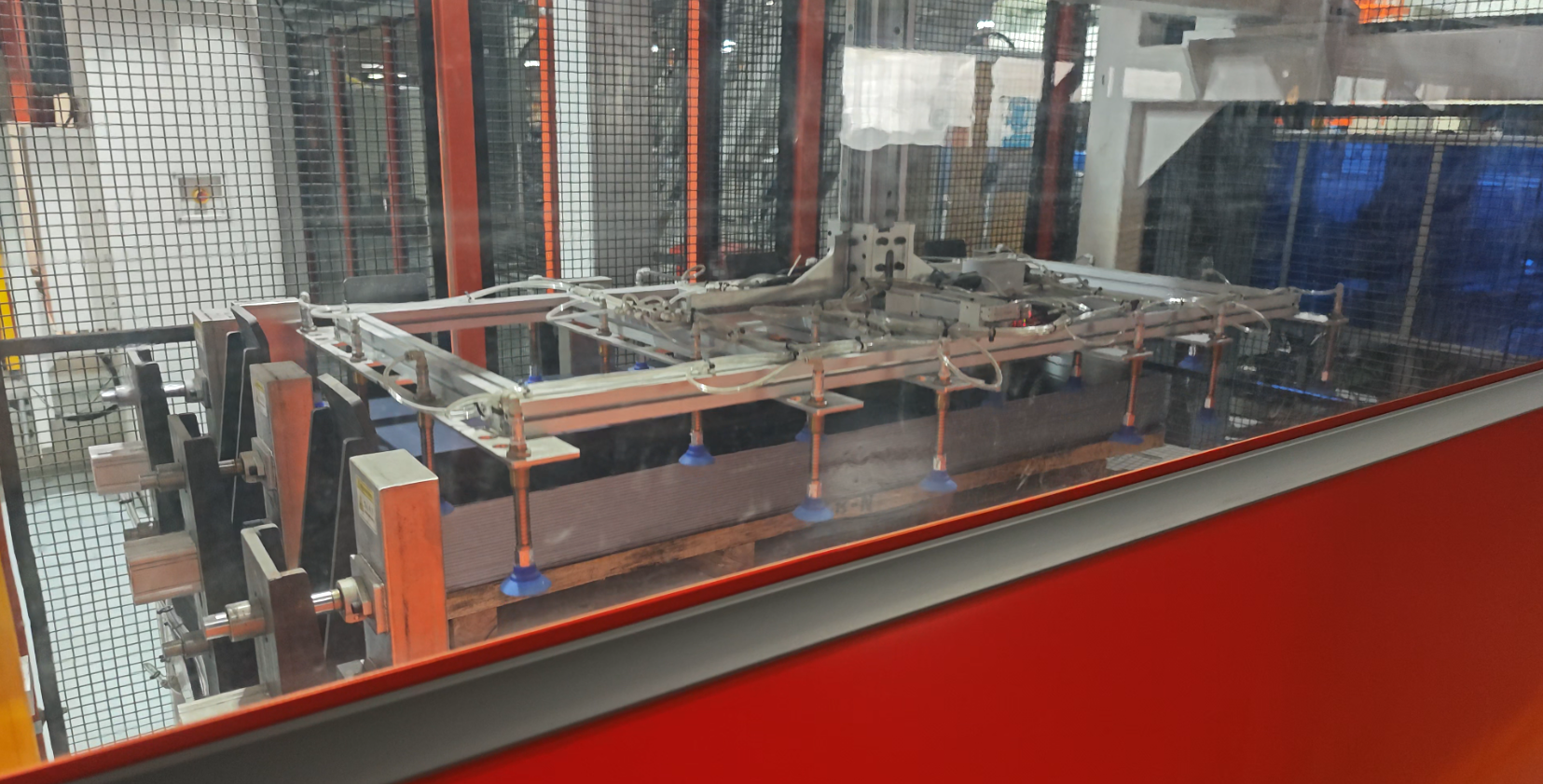

1. 适配家电大片料单侧安装工况：设备采用单探头独立检测设计，，直接适配现场洗衣机大尺寸钣金片料、机械手单侧取料的工况，无需改造原有机械手结构与产线布局，安装便捷、改造成本低，适配性极强。

2. 高速响应匹配量产节拍：设备极速响应速度最高可达200pcs/min，完全覆盖10s/件的高速冲压节拍，取料瞬间即可完成双张检测，无检测延迟、不耽误生产节奏，保障产线连续不间断运行。

3. 智能配方存储，适配柔性生产：内置200组物料配方存储功能，可存储不同厚度、不同规格家电钣金件的检测参数，后续切换洗衣机不同品类钣金件生产时，直接调用对应配方，无需重复调试，大幅提升换产效率。

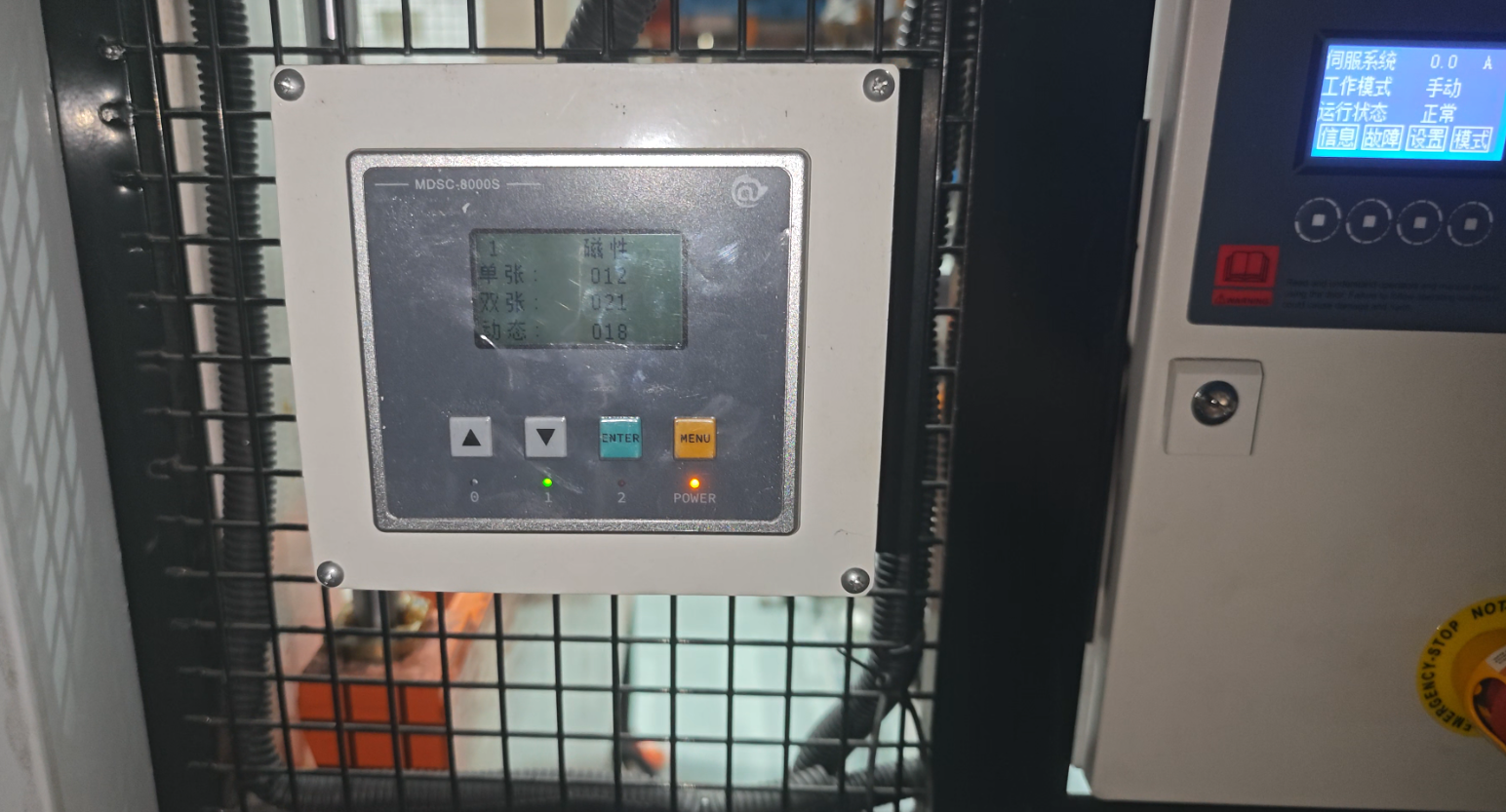

4. 联动产线实现自动化防错：设备搭载内置485通讯模块，可与产线PLC控制系统无缝对接。检测到双张叠料时，立三，即输出开关量信号，触发产线自动报警、暂停上料、剔除异常料片，形成「检测-预警-拦截-复位」全闭环自动化防错流程，无需人工干预。

四、项目落地实施成效

MDSC-8000S双张检测器全面投用后，适配1200T产线0.8mm镀锌板、10s高速节拍生产工况，有效解决叠料生产痛点，在品质、成本、产能、设备防护四大维度实现显著升级：

1. 拦截叠料不良，产品良率大幅提升：实现冲压上料双张隐患精准拦截，消除因双张上料导致的拉伸开裂、起皱、尺寸偏差等缺陷，钣金件产品良品率稳定提升至99.5%以上，解决叠料引发的批量报废问题。

2. 保护核心模具，压降运维成本：从源头阻断双张板材入模，规避模具挤压损伤故障，模具使用寿命大幅延长，设备停机检修、修模换模频次下降90%以上，有效降低设备运维与备件更换成本。

3. 解放人工，降低人力成本：替代传统人工目视巡检防错，实现上料防错全自动化，减少岗位人工投入，规避人工漏检、误检风险，同步降低人工管理与生产成本。

4. 稳定生产节拍，产能高效释放：设备检测无延迟、无故障，适配10s/件标准化量产节拍，产线连续生产稳定性大幅提升，设备稼动率显著提高，整体产能较改造前提升40%以上，有效解决产能瓶颈。

5. 适配柔性量产，提升生产通用性：200组物料配方存储功能，可适配企业后续多规格家电钣金件生产需求，设备复用性强，为产线后续柔性化、多元化生产奠定基础。

五、项目总结

本次1200T滚筒洗衣机拉伸冲压产线优化项目，精准匹配家电行业0.8mm镀锌薄板高速精密冲压的核心工况，通过部署阿童木MDSC-8000S接触式双张检测器，以轻量化改造、高适配检测、全自动防错的解决方案，有效解决了薄板叠料、模具损伤、良率偏低、节拍不稳等行业共性痛点。方案无需大幅改造原有产线，调试便捷、响应高效、通用性强，既保障了洗衣机核心钣金件的高精度、高效率量产，降低了综合生产成本，也为白色家电行业同类薄板高速冲压产线的自动化防错升级，提供了高效、可落地的成熟应用范本。

六、常见问题FAQ

Q1：产线生产节拍10s/件，设备响应速度能否跟上高速量产节奏？会不会拖慢产能？

A：完全适配。设备最高检测响应速度可达200pcs/min，远高于现场360pcs/h（10s/件）的生产节拍，取料瞬间即可完成检测，无延迟、无卡顿，不影响原有生产节奏，可全程保障产线连续高速量产。

Q2：设备采用单探头安装方式，适配洗衣机大尺寸钣金上料工况吗？是否需要改造原有设备？

A：高度适配。设备专为汽配、家电大片料单侧取料场景设计，单探头独立检测，无需传统上下对射结构，无需改造原有机械手、模具及产线布局，安装简单、改造成本低，适配各类大尺寸钣金件上料检测场景。

Q3：后续更换其他厚度、规格的洗衣机钣金件生产，需要重新调试设备吗？

A：无需重复调试。设备内置200组物料配方存储功能，可提前录入不同厚度、不同规格钣金件的检测参数，换产时直接调用对应配方即可，快速切换生产，大幅提升柔性换产效率。

Q4：设备能否和冲压产线PLC联动，实现自动化防错，还是需要人工值守排查？

A：可全自动联动无需人工值守。设备自带485通讯模块，可与产线PLC无缝对接，识别双张叠料后自动输出信号，触发产线报警、暂停上料、异常剔除，形成闭环自动化防错，替代人工目视巡检。
