双工位闭环防护｜阿童木双张检测器适配济南二机床大吨位柔性冲压产线落地案例

项目概述

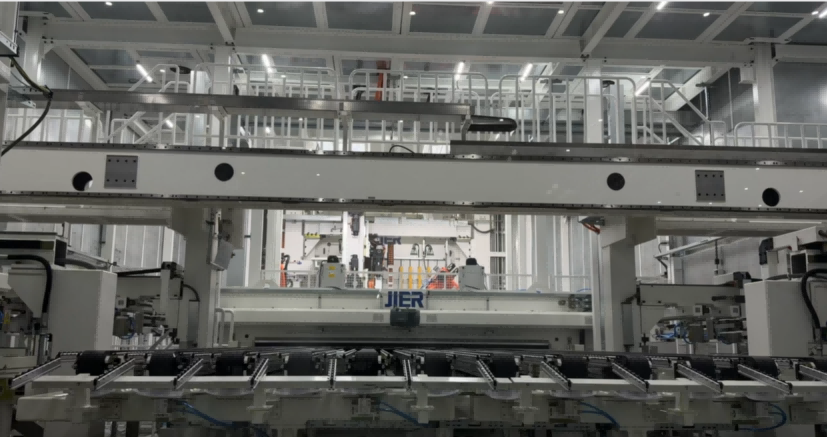

本项目为国内高端新能源制造基地新建济南二机床大吨位高速自动化冲压整线，整线实现拆垛、上料、输送、冲压、下料全流程无人闭环运行，承担多车型车身大型外覆盖件、中小结构件共线生产，同时兼容钢板、铝合金板材混流冲压生产任务。

高速、高柔性的国产主机冲压装备，对前端板材供料的可靠性提出极高要求。叠料 / 双张板材一旦流入压机，会造成高价值模具磕碰损坏、批量零件报废、整线非计划停机。原有单一点位检测模式，存在源头漏检、中段管控盲区，难以匹配济南二机床产线高节拍、快速换模的生产特性。

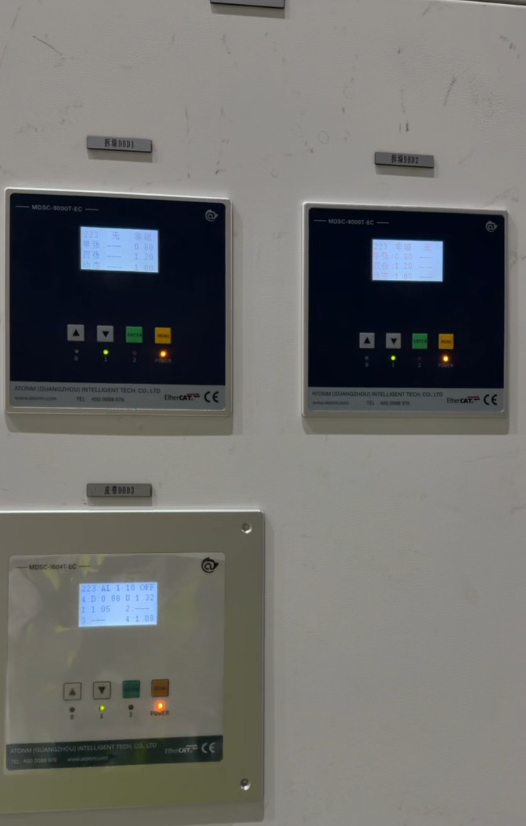

项目最终采用阿童木 MDSC‑9000T 机械手随动检测 + MDSC‑1604T 皮带线多通道检测的 “源头拦截 + 中段复核” 双工位闭环方案，深度对接冲压整线 PLC 控制系统，实现从板料抓取到皮带输送的全链路双张风险防控，完成国产检测装备与国产高端冲压主线的成套协同落地。

产线工况与核心挑战

这条由济南二机床打造的自动化冲压产线，具备高速连续冲压、多品类柔性混产、全自动无人流转三大特征：

1.高节拍连续生产：大吨位压机连续模式运行，整线节拍高，机械手拆垛抓取、皮带输送动作环环相扣，不允许检测流程额外占用生产节拍；

2.钢铝混线、高频换模：既要生产车门、引擎盖等大型钢铝外覆盖件，同时混产各类中小车身结构件，板材材质、厚度跨度大，生产切换频繁；

3.车间工况复杂：冲压车间粉尘、设备高频震动、强磁环境、板材表面拉伸油膜，容易造成普通传感器信号漂移，出现误报警或者漏检；

4.强联动安全诉求：产线配备千万级定制冲压模具，仅仅声光报警不足以规避风险，必须实现检测异常后毫秒级联动压机、输送线紧急停机；

5.质量数字化诉求：主机厂 IATF16949 质量体系要求，叠料、板材异常事件需要完整记录留存，支持生产质量可追溯。

核心矛盾：国产高端冲压主线性能拉满，但前端板材叠料风险缺少一套与之匹配的、全链路闭环的国产智能检测体系。

定制化集成解决方案：双工位闭环防护架构

本次项目结合济南二机床产线拆垛机器人、皮带输送工段的原生机械与电气接口，布置了2道防线，分为拆垛源头第一道防线、皮带输送中段复核第二道防线，两套设备协同形成闭环防护。

方案关键能力亮点

1.零侵入式适配国产冲压主线

充分兼容济南二机床整线电气协议，PN 信号对接产线 PLC，无需对压机主体、机器人本体做大规模硬件改造，设备安装调试在产线计划窗口期完成，不耽误项目投产节点。

2.抗复杂工业环境，兼顾低误报、零漏报

自研抗干扰算法，过滤冲压车间震动、粉尘、板材表面油污带来的信号扰动；针对现场实际生产的钢板、铝板做实物示教标定，不同材质、厚度板材参数以配方形式存储，车型换产一键调用，无需反复人工调试。

3.两级异常处置逻辑，分级保障生产安全

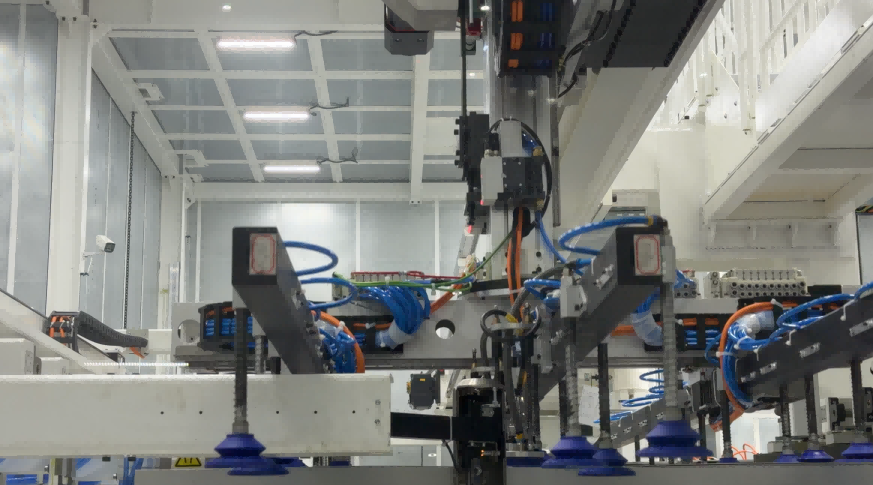

•拆垛区 MDSC‑9000T 识别双张：优先触发机械手弃料，重新抓取板材，尽量避免整线停机，保障生产连续性；

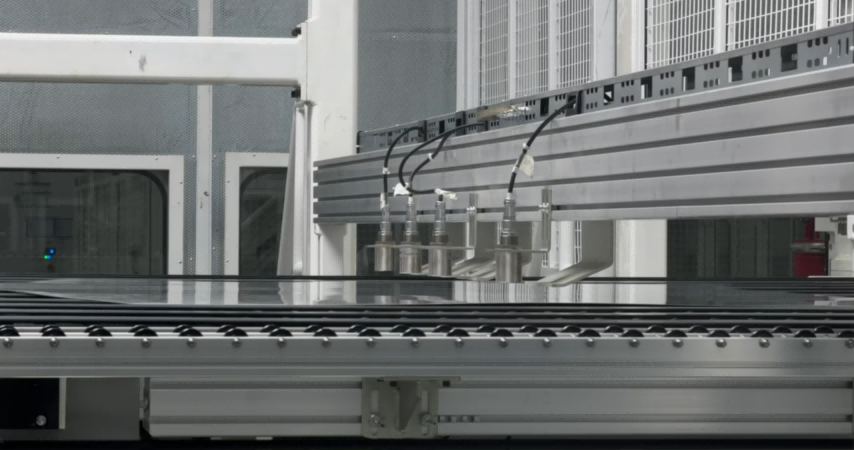

•皮带线 MDSC‑1604T 检出叠料（兜底防护）：毫秒级输出 NG 信号，联动输送线、压机紧急停机，彻底阻止叠料进入模具，保护贵重冲压模具。

4.数字化质量追溯能力

全部检测事件、异常报警、配方切换记录均可输出，支持对接车间 MES 系统，将双张检测数据纳入整车冲压质量档案，满足主机厂质量体系的过程追溯要求。

项目实测落地成效

整套双张闭环检测系统随济南二机床冲压产线正式投产后，经过多轮钢件、铝件混产、高频换模连续量产验证，解决叠料带来的各类隐性损失，实现安全、质量、效率、数字化多维收益：

1.模具资产强力保护，杜绝重大设备事故

建立两级拦截屏障，叠料板材进入模具的风险趋近归零，规避因双张冲压造成的模具崩损，大幅减少昂贵模具维修、更换成本，消除因模具损坏带来的长时间停线事故。

2.降低非计划停机，释放大吨位产线真实产能

消除传统传感器误报造成的无故停机；拆垛工位优先机械手弃料处理异常，最大程度保全整线 OEE；叠料原因引发的非计划停机大幅下降，充分发挥济南二机床高速冲压产线的设计产能。

3.适配钢铝柔性共线，减少换产调试工时

面对多车型、钢铝交替生产工况，配方一键切换，换模过程无需对检测设备重新标定调试，减少换产辅助工时，适配主机厂多品种混线的生产模式。

4.减少板材报废，降本同时完善质量管控链条

消除双张板材冲压带来的批量零件报废，节约原材料；同时检测数据完整留存，补齐冲压前端板材来料的数字化质控环节，从 “事后修模、事后返工” 转变为前置预防式质量管控。

量化参考：项目上线后，由双张叠料引发的零件批量报废、模具损伤事件没有发生；异常事件全量可追溯，为车间精益生产管理提供可量化的数据支撑。

项目总结与启示

本项目是国产高端冲压主机装备（济南二机床）+ 国产智能检测装备协同配套的典型实践。过去很多高速冲压产线，主线设备性能先进，但前端板材防双张检测依赖进口设备，不仅采购、运维成本高昂，还存在交付周期长、本地化响应慢的痛点。

阿童木 MDSC‑9000T+MDSC‑1604T 双工位闭环方案，针对大吨位柔性冲压产线真实工况，不靠单点设备赌可靠性，采用 “源头抓取检测 + 输送中段复核” 的双重防护思路，兼顾节拍、柔性、安全、数字化追溯多重需求，实现国产替代落地。

对于新建或者技改升级的整车冲压车间，不止要关注压机、机器人主线性能，板材叠料这类前端微小风险点的闭环管控，是保护千万级模具资产、稳定 OEE、实现精益生产不可忽视的关键一环。
