客户案例｜汽配冲压：中大件冲压产线双张检测改造（阿童木MDSC-1000C落地实录）

应用场景：汽车零部件中大件冲压、10 SPM低速大吨位冲压工况

适配板材：冷轧钢板、镀锌板，厚度0.8–3.0mm

解决核心痛点：无配方换产慢、人工标定误差大、数据无法追溯、设备无法数字化升级

本案例核心看点

•场景特征：800吨大吨位压机、10 SPM节拍、中大件汽车结构件冲压生产

•核心痛点：无配方存储功能，换产调试耗时久、产能损耗严重

•方案亮点：搭载Modbus485通讯，支持MES全流程数据追溯、100组配方一键调用

•改造效果：设备运行稳定性趋近满标，换型无需人工干预，满足质量体系要求

01 项目概况｜汽车零部件冲压产线的质量门禁难题

本次改造客户为知名车企配套零部件供应商，专业生产汽车车身支架、连接件、结构件等核心冲压零部件。车间主力产线配备800吨大吨位压机，生产节拍稳定为10 SPM（每分钟10次冲压），属于典型的低速大吨位、中大件冲压生产场景。生产线主流加工板材为冷轧钢板、镀锌板，板材厚度区间0.8–3.0mm。

该产线原有国产基础款双张检测器功能单一、智能化程度低，无法适配企业提质增效、数字化升级的发展需求。一方面设备无配方存储功能，每次切换生产批次、更换零件型号，均需人工重新标定参数，换产效率极低且高度依赖操作人员经验；另一方面，随着主机厂质量体系审核标准升级，生产检测数据全程追溯成为硬性生产要求，而原有设备无通讯接口，无法对接车间MES系统，存在严重的质量合规隐患。

02 车间痛点｜原有设备四大生产难题

❶ 无配方存储，换产效率极低

原有设备不支持配方记忆与存储，产线切换不同零件批次时，必须由技术人员手动调试、标定检测参数，单次换型调整耗时15–20分钟。客户车间每月平均换产40次左右，仅换产调试环节，每月直接损失10–13小时有效产能，生产效率损耗严重。

❷ 人工标定精度差，误报漏报频发

设备参数调试完全依靠操作人员经验，人工标定标准不统一，不同人员调试参数差异较大。同时车间板材表面油污、镀锌层氧化、环境温度变化等工况干扰因素，会进一步放大检测误差。在10 SPM生产节拍下，每班设备平均出现3–5次误报、漏报问题，产品冲压质量稳定性无法保障，存在次品、不良品流出风险。

❸ 无通讯功能，数据无法追溯合规

原有设备仅支持基础开关量输出，无专用通讯接口，无法对接车间PLC及MES管理系统，冲压生产、双张检测的全过程数据无法实时记录、存储、追溯，完全不符合汽车行业IATF16949质量体系的审核规范，制约企业主机厂配套资质升级。

❹ 功能老旧，无法适配产线升级

设备功能单一、无拓展性，不支持远程参数设置、多设备统一管理、数据上传等数字化功能。随着车间新产线陆续投产、自动化改造持续推进，原有设备已无法匹配车间整体数字化、智能化升级规划，成为产线提质增效的核心瓶颈。

03 解决方案｜阿童木MDSC-1000C磁感应双张检测方案

核心检测原理

阿童木MDSC-1000C采用电磁穿透式磁感应检测原理，通过上下对射式双探头穿透板材，直接识别板材本体厚度变化，从原理层面规避油污、板材反光、氧化层、环境温变等工况干扰，彻底解决传统设备误报、漏报难题。设备标配Modbus485通讯接口，可无缝对接PLC、MES系统，实现配方自动调用、生产数据全程追溯，适配汽车冲压行业高标准生产需求。

方案核心优势

•强抗干扰，运行稳定性拉满：电磁穿透式检测聚焦板材本体厚度，不受表面油污、反光、氧化、温变影响，全天候稳定运行，杜绝误报漏报问题。

•百组配方存储，换型零人工：内置100组材料配方，提前标定各类零件参数，换产时PLC通过Modbus485自动调用对应配方，30秒即可完成换型，无需人工标定调试。

•全数据追溯，合规无忧：检测数据、生产时间戳、配方编号实时上传MES系统，全程可查可追溯，完美满足IATF16949汽车质量体系审核要求。

•超高响应速度，预留升级空间：1200 pcs/min高速检测响应，远超当前10 SPM低速节拍，适配未来产线提速、产能升级，一次投入长期复用。

•数字化拓展性强：支持远程参数调试、多机统一管理，适配车间自动化、数字化整体升级规划，无后续改造成本。

新旧设备方案对比

04 落地部署｜不停产迭代，4周完成全流程落地

本次改造采用先试用、后替换的稳妥落地模式，全程无需产线停机，在不影响正常生产的前提下完成测试、调试与落地验收，整体周期高效可控。

第1周：现场勘测，定制方案

技术工程师上门勘测现场，确认压机型号、送料方式、板材规格及安装空间，结合10 SPM生产节拍制定专属上下对射探头安装方案，精准匹配现场检测工况。

第2周：样机挂线，对比测试

搭载样机与原有设备同步挂线运行，开展72小时不间断对比测试，覆盖不同厚度板材、多批次换产场景，全面验证设备检测稳定性、配方切换效率与抗干扰能力。

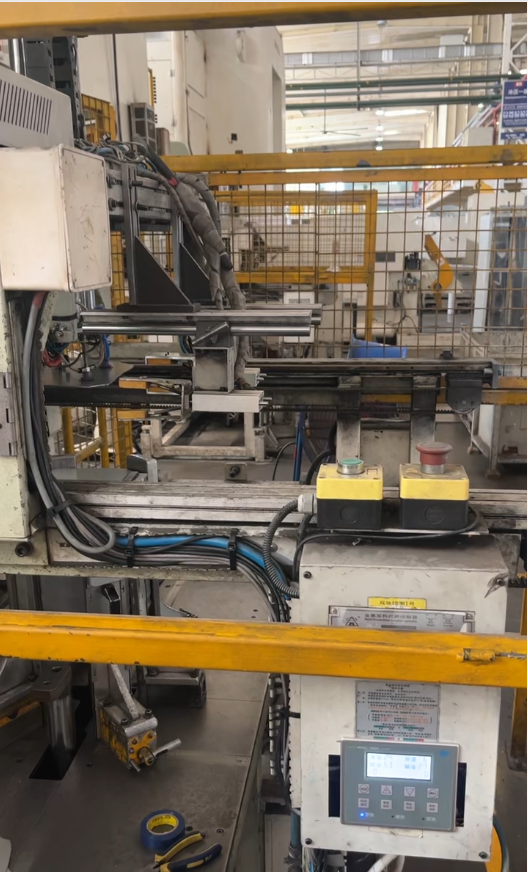

第3周：正式安装，系统联调

利用车间计划检修窗口期完成设备正式安装，固定上下对射双探头，接入Modbus485通讯线路，完成100组生产配方录入、PLC及MES系统联调，实现数据互通、配方自动调用功能。

第4周：投产验证，项目验收

设备正式投产，连续两周全品类生产试运行，逐一核验检测稳定性、配方切换准确率、数据追溯完整性，所有指标达标后完成项目正式验收。

05 改造成果｜稳定性、效率、合规性三重升级

（以下数据均来自产线连续4周实测统计，实际效果可根据现场工况微调）

•检测稳定性趋近满标：彻底消除板材油污、氧化、温变干扰，误报漏报问题近乎清零，10 SPM冲压节拍运行全程稳定。

•换型人工成本清零：实现配方自动调用，单次换型仅需30秒，无需人工标定，每月挽回10小时以上有效产能。

•数据追溯率100%：MES系统无缝对接，生产检测全流程数据实时留存、可查可溯，顺利通过主机厂IATF16949质量体系审核。

•设备余量充足：1200 pcs/min超高响应速度，完全适配现有低速工况，同时为后续产线提速、产能升级预留充足空间。

本次改造解决了传统双张检测的效率短板与质量隐患，以低成本升级实现了产线自动化、数字化双重提升，达成“降本、提质、合规、增效”四大核心目标。

06 方案总结｜中大件汽配冲压优选方案

在汽车零部件冲压行业，严苛的质量体系、多品种小批量的生产模式、持续升级的自动化需求，对双张检测设备提出了更高要求。双张检测器不再是单一的检测配件，而是产线质量管控、数字化生产、合规经营的核心单元。

阿童木MDSC-1000C依托电磁穿透抗干扰技术、数字化通讯能力、百组配方灵活适配三大核心优势，完美解决中大件低速大吨位冲压场景的换产慢、不稳定、无追溯等痛点。同时超高的检测响应速度与可拓展性，让设备适配企业长期产线升级规划，是汽配冲压产线智能化改造的高性价比、长效性解决方案。

FAQ｜常见问题解答

Q1：汽配镀锌板、冷轧板带油工况，会不会影响MDSC-1000C检测精度？

完全不会。现场汽配冲压工艺中，板材表面拉伸油、防锈油、镀锌层氧化、轻微粉尘都是常态化工况，传统双张检测器多为表面感应检测，极易受介质干扰导致检测漂移、误报漏报。阿童木MDSC-1000C采用电磁穿透式检测原理，核心是识别板材基材的物理厚度与磁通量变化，只对金属板材本体生效，不受表面油污、镀层、氧化层、环境温变等外在因素影响，完美适配0.8–3.0mm冷轧板、镀锌板中大件冲压工况，长期运行检测精度稳定无波动。

Q2：设备对接MES系统难度高吗？是否需要额外加装模块？

无需额外加装模块，对接简单、改造成本低。设备原生搭载Modbus485通讯接口，支持标准工业协议，可直接对接车间现有PLC、MES系统，无需改造产线原有电路与设备结构。整套对接调试可利用产线检修窗口期完成，不影响正常生产，调试完成后即可实现检测数据、配方参数、生产时间戳等信息全流程自动上传、可追溯，完美匹配IATF16949质量审核要求。

Q3：多品种汽配频繁换产场景，配方存储是否够用、切换是否稳定？

完全适配高频换产生产需求。设备内置100组独立材料配方，可提前录入车间所有规格板材、冲压零件的检测参数，覆盖绝大多数汽配冲压品类。日常换产时，系统通过PLC自动调取对应配方，30秒即可完成切换，全程无需人工重新标定、调试，切换准确率100%，彻底解决传统设备换产耗时久、人工调试误差大的难题，大幅提升多品种小批量生产效率。
