电池热交换器铝板冲压：MDSC‑8500S双张检测器应用案例

案例概览

导语：新能源电池热交换器（冷却板）铝板冲压生产中，薄铝板叠料是行业共性顽疾。铝板易受油膜、静电影响粘连，常规检测方式误报、漏报频发，难以适配生产工况。本案例为国内头部电池供应商落地项目，通过双张检测方案，从源头拦截叠料风险，规避模具损坏、批量报废、钎焊泄漏等连锁质量事故。

一、客户产线背景与业务痛点

该客户为国内头部电池厂供应商，主打新能源汽车电池包热交换器产品。产线采用机械手自动送料+冲压成型工艺，物料为1.0‑1.5mm 3系铝合金薄板，日均产能约300件，冲压后进入钎焊工序，对平面度、密封性能要求严苛。

产线顽疾：铝板叠料带来的五大核心痛点

铝板来料表面附着拉伸油膜，叠加料垛长期堆压、车间干燥环境静电，两张甚至三张铝板极易紧密粘连。机械手真空吸盘无法识别板材层数，经常将双层板送入冲压模具。

1. 油膜+静电粘连严重：薄铝板贴合紧密，真空吸盘、人工抽检都无法做到可靠分张；秋冬干燥静电加剧，叠料不良频率翻倍。

2. 模具高成本损伤风险：叠料入模，实际料厚翻倍，冲裁力超限，易造成刃口崩裂、凹模开裂；热交换器精密模具维修成本高昂。

3. 后端工序连锁失效：叠料冲压件平面度、翻边尺寸超差，钎焊后密封面贴合不良，出现微泄漏，直接造成热交换器成品报废，甚至存在客户端电池包失效召回风险。

4. 人工拦截能力有限：产线节拍快，人工仅能做抽样检查，无法做到全件拦截；往往批量不良发生后才被质检发现，伴随停线、批次隔离、质量追溯损失。

叠料带来的全链路隐性成本

叠料事故不是仅仅报废几件工件，会触发一整条损失链条：双层铝板入模→冲裁力异常，模具受损→冲压件尺寸、平面度超差→钎焊密封泄漏→质量追溯、产线停线、可疑批次隔离。

保守年综合损失：15‑20万元

冲压件报废损失：5‑8万（月均6件不良）

模具大修维护费用：4‑6万（年均2‑3次大修）

停线产能工时损失：2‑3万（单次事故停线4‑6小时）

隐性成本：钎焊报废、批次追溯、交期延误。

风险提示：若不良工件流转至电池厂客户端，引发电池包热管理失效召回，损失将达到百万级别。

二、解决方案：MDSC‑8500S双张检测器

针对铝、铜等非磁性导电金属开发的专属电涡流检测方案，不受油膜、氧化膜、反光、环境振动干扰，适配热交换器狭小送料工位，可对接PLC实现产线全自动联动防错，完美适配铝板冲压量产工况。

三、现场安装部署：无需改造产线，2天完成调试投产

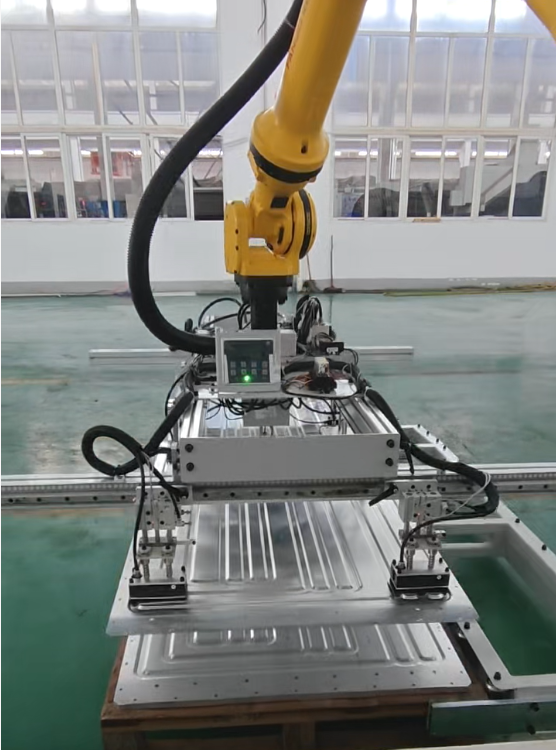

MDSC-8500S为单探头专属检测系列，整机采用机械手机载集成安装方案，主机与探头一体化固定在机械手设备端，随机械手取料动作同步移动、动态检测。无需改造产线机架与送料结构，完全适配原有自动化生产节拍，在取料完成后即刻完成层数检测，提前拦截叠料入模风险。

1. 机载集成安装：将检测器主机与M18小型探头一体化固定在机械手作业端，跟随机械手同步运动，取料完成瞬间即可完成板材层数检测，无需单独预留固定检测工位，适配紧凑化产线布局。

2. 适配狭小工位：依托M18小巧探头机身+一体化机载设计，不占用送料通道空间，完美适配热交换器冲压产线狭窄作业工况，无安装干涉问题。

3. PLC信号联动接入：检测器信号直连产线PLC系统，搭载智能联动逻辑：机械手取料后自动完成检测，识别单张板材则正常送模生产；识别叠料立即触发声光报警、锁定机械手动作、禁止入模，从源头杜绝叠料冲压不良。

4. 标定与配方存储：针对现场1.0mm/1.2mm/1.5mm三种规格铝板逐一精准标定，参数分类存入100组配方库。产品换型只需面板一键切换，30秒快速完成换型，无需机械调整、无需重新标定，大幅提升换型效率。

项目周期：全程采用无损机载安装，不改动产线、机械手结构与原有程序，从设备安装、参数标定、信号调试到投产使用，整体耗时不到2天，落地快、见效快，投产当天即可实现叠料零漏检。

四、项目实施前后对比与落地收益

三大维度核心业务收益

✅ 质量收益

叠料不良彻底归零，冲压件尺寸、平面度一致性大幅提升，后端钎焊密封泄漏问题同步清零。彻底解决叠料引发的批量质量问题，无需再频繁开展批次隔离、质量追溯工作，产品品质稳定性大幅升级。

✅ 成本收益

模具大修频次大幅降低，原本高频次的崩刃、凹模变形问题基本杜绝。冲压件报废、停线工时损耗、质量追溯等隐性成本大幅缩减，综合年节省15万元以上。

✅ 生产合规收益

毫秒级检测响应，完全匹配产线高速节拍，提质不降效。全流程检测数据自动留存、可上传车间MES系统，每笔生产检测记录可溯源。

五、方案总结：自动化防错，从源头根治铝板叠料难题

新能源汽车轻量化趋势下，铝板被广泛应用于电池包热交换器、结构件、电机壳体等核心零部件冲压生产。铝板因材质特性，易受油膜、静电干扰粘连，传统人工抽检、普通检测设备均无法实现可靠防错。

叠料问题的核心并非人工操作疏漏，而是来料粘连状态超出人工感知、常规设备检测的极限。阿童木MDSC‑8500S双张检测器，专属适配铝板冲压工况，无需改造原有产线，以自动化精准检测替代人工判断，从冲压源头拦截叠料风险，彻底规避模具损伤、工件报废、工序连锁不良、客户端售后召回等一系列问题，是新能源铝板冲压产线高效、稳定、低成本的防错优选方案。

获取定制化方案支持

如果您的铝板、铜板冲压产线同样存在叠料漏检、不良率高、模具损耗严重等问题，欢迎联系阿童木传感器，可根据您的产线工况、板材规格、设备布局，提供一对一专属选型建议与定制化安装调试方案。
