钢铝混线冲压产线双张检测方案：9000T+1600S 落地案例

摘要：新能源车企新建多车型共线冲压产线，面临钢铝混产、板材厚度跨度大、高频换产、高速节拍的复杂工况。本文结合阿童木完整配套的双张检测落地项目，详解「拆垛预检+输送复检」双重防护方案设计、现场调试流程与量产落地效果，为钢铝混线冲压产线的双料防护标准化配置提供实战参考。

一、项目背景：复杂混线冲压的双张检测痛点

本次落地项目为某新能源车企全新自建冲压产线，核心定位为钢铝混线生产、多车型共线切换，适配整车多品类零部件冲压需求。随着新能源车型迭代加速，该产线具备换产频次高、板材规格杂、运行节拍快的生产特点，也对双张料检测、模具防护提出了极高要求。

冲压生产中，板材表面油膜吸附、生产静电、板料边缘毛刺、叠料错位等问题，极易导致拆垛取料时一次抓取双张料。一旦双张板材流入模具，轻则造成批量零件报废、生产成本攀升，重则引发模具压伤、崩模，直接导致整线非计划停机，严重影响产线稼动率。因此，车企在产线规划阶段，便将高精度双张检测系统作为核心配套防护设备，从源头规避生产风险，替代传统事后整改的被动模式。

产线核心工况参数

产线配置：拆垛机器人+输送皮带线+多工位冲压机，全自动流水线作业

生产模式：钢板、铝板交替混产，单班组可切换2-3种车型，换产频繁

板材厚度范围：0.2mm-3mm，厚薄板料跨度极大

工况要求：15SPM高速生产节拍，检测无延时、无漏检、不占用生产节拍

二、核心方案：双重防线，全方位规避双张入模风险

针对该产线钢铝混产、多规格板材、高频换产的复杂工况。本次方案采用阿童木MDSC-9000T拆垛预检+MDSC-1600S输送复检的双重防护架构，源头拦截+入模复核，全程闭环防护，有效阻挡双张板材进入冲压模具。

第一道防线：拆垛端预检——源头拦截双张

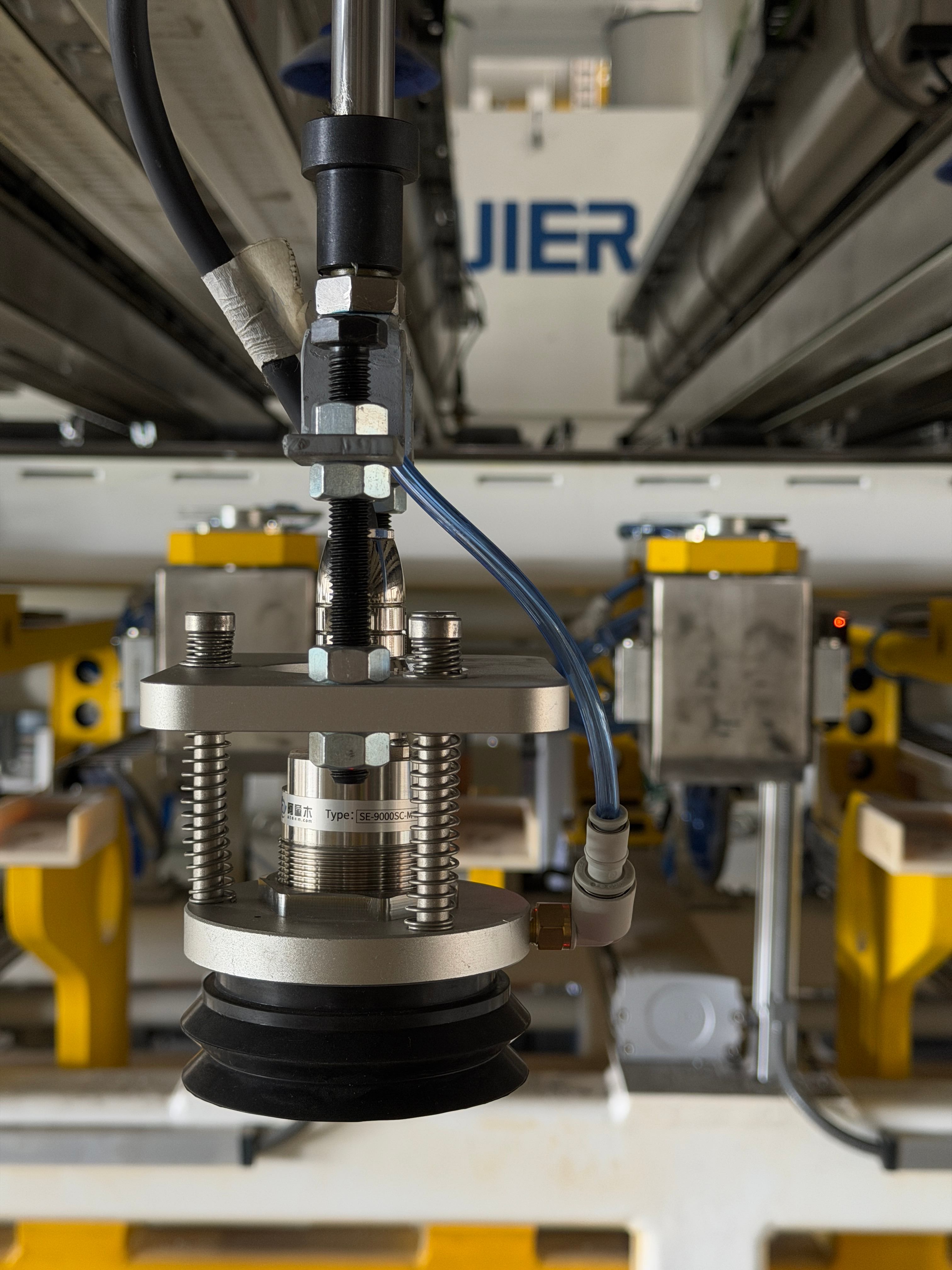

在拆垛机器人端拾器部署MDSC-9000T双张检测器，将2组独立单探头集成于吸盘架内侧，实现抓取、检测同步完成，零节拍占用，完美适配产线高速生产需求。

该设备专为钢铝混线工况设计，全材质兼容适配：磁性钢板检测范围0.2mm-4.0mm，非磁性铝板检测范围0.1mm-8.0mm，完全覆盖本项目所有生产板材规格。

同时设备内置动态抗干扰算法，可有效抵消冲压车间设备振动、复杂电磁环境、粉尘油污等外界干扰，保障长期稳定检测。一旦识别双张料，机器人立即紧急停机，自动将异常板料输送至NG区域，从源头阻断双张物料流入产线后端。

第二道防线：输送线复检——入模最终复核

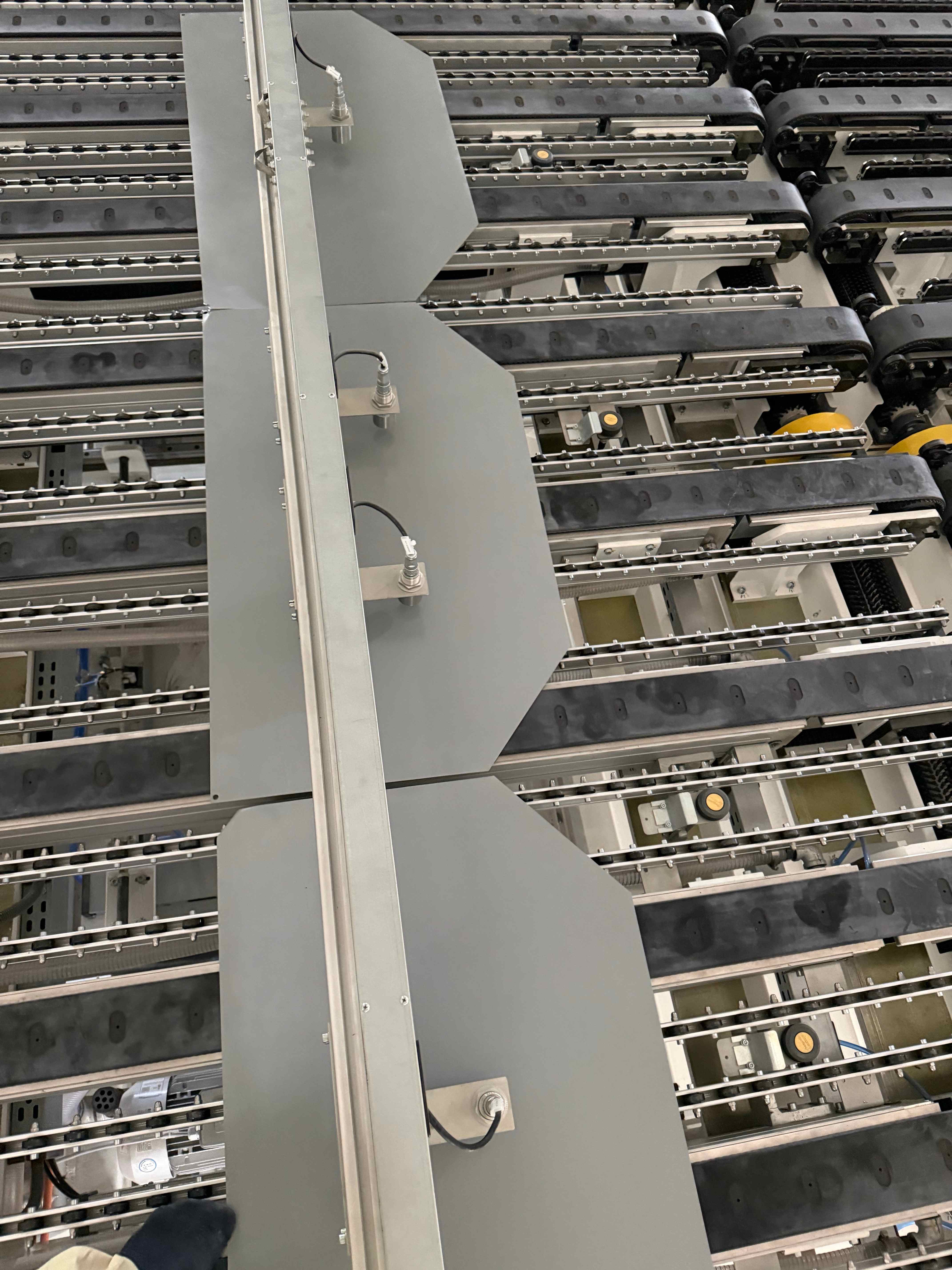

在输送带上方、模具入口前端1.5米位置，架设MDSC-1600S通道式双张检测器，采用四通道对射全覆盖扫描布局，对输送中的板料进行二次精准复核。

设备采用非接触式通过式检测方式，不接触板料、不影响输送节奏，最大处理产能可达750pcs/min，完全匹配产线高速节拍。检测规格全面覆盖：铁片0.2mm-6.0mm、铝材0.1mm-8.0mm，适配全品类厚薄板材生产。

系统具备异常锁定功能，任意通道检测到双张物料，输送带即刻急停并锁定异常状态，需人工确认清理、复位后方可重启产线，有效规避漏检、误放行风险，守住模具入模前最后一道安全防线。

三、现场落地：快速调试，无缝对接量产

依托国产设备本地化服务优势，项目实现极速落地。设备到货后，阿童木专属工程师现场全程跟进，完成设备安装、参数标定、通讯联调、人员培训全闭环服务。

针对现场多种种主流板材规格，工程师逐一完成精准参数标定，将不同材质、厚度的检测参数存储为独立设备配方，车型切换时可一键秒级切换，完美适配高频换产需求。

系统支持Profinet工业通讯协议，可直接对接产线PLC与企业MES系统，实现检测数据实时上传、异常数据自动留存、生产记录全程可追溯，适配智能工厂数字化生产管理需求。

相较于进口设备漫长的售后响应周期、高昂的调试成本，阿童木提供7×24小时全天候技术支持，到场快、调试效率高、落地服务完善，从售前方案定制到现场交付运维，形成完整服务闭环。

四、量产落地效果

整套双张检测系统上线投用后，完美攻克钢铝混线冲压的双张料难题，产线防护能力和生产效率大幅提升，核心落地数据如下：

实现零双料入模量产运行，从根源规避模具损伤风险

双张检出率100%，误报率稳定控制在行业合理区间

车型换产配方切换为秒级，无额外换产耗时

检测数据100%接入MES系统，生产异常全程可追溯、可复盘

大幅减少因双张料导致的故障停机、模具维修、零件报废问题，产线综合生产效率提升约15%

五、项目总结

当下汽车冲压生产已然朝着高速化、混线化、柔性化方向发展，钢铝混产、多车型共线成为车企主流生产模式，板材薄、规格多、换产快的工况，让双张防护不再是可选配置，而是冲压产线的标配安全底线。

本次「拆垛端动态预检+输送端全覆盖复检」的双防线方案，结构简洁、适配性强、稳定性高，适配高速节拍与高频换产需求，可为新能源车企、汽车零部件厂家的钢铝混线冲压产线，提供成熟可复制的双张检测解决方案。

关键词：汽车冲压双张检测、冲压产线双料检测方案、双张检测器钢铝混线、冲压模具防护
