汽车钢铝混线冲压产线双张检测应用案例 —— MDSC-9000S
一、项目背景
某汽车零部件企业专注于汽车覆盖件冲压生产，产线采用钢、铝材质混合模式，因覆盖件车型多样、生产换型频繁，且冲压模具价值高昂，双张检测环节成为保障产线安全、稳定运行的核心关键。
项目核心痛点
•材质适配难题：钢板（导磁）与铝板（非导磁）信号特性差异大，传统检测设备难以兼容，易出现漏检、误检。
•换型效率低下：每次切换材质、料厚后，需人工重新调试检测参数，依赖操作人员经验，耗时久且易出错。
•联锁可靠性不足：双张检测与产线自动化联动弱，异常响应滞后，存在双张板料进入模具、造成模具损坏、产品报废的高风险。
经多方技术评估与现场测试，最终选用MDSC-9000S 双张检测器完成产线双张检测系统改造，实现钢铝混线、中厚板、高节拍场景下的稳定、高效、可靠检测。
二、现场工况与核心需求
1. 关键工况参数
| 工况项 | 现场条件 | 对双张检测的核心要求 |
| 生产材质 | 钢板 + 铝板混线生产 | 同一系统兼容磁性与非磁性金属检测 |
| 实际料厚 | 2.5-4.0mm（中厚板） | 不同材质、厚度独立参数管理，精准适配 |
| 产线节拍 | 12SPM | 检测响应快、无延时，不成为产线瓶颈 |
| 换型频率 | 高（多车型、多规格切换） | 快速换型、一键调用参数，减少人工干预 |
| 安装条件 | 机械手端拾器空间有限 | 结构紧凑、易安装维护，适配前置检测场景 |
2. 改造核心目标
•实现钢、铝材质 2.5-4.0mm 板料双张精准检测，零漏检、低误检。
•材质、料厚换型时间缩短 80% 以上，无需人工反复调参。
•检测系统与产线 PLC 深度联锁，异常即时响应，杜绝双张板料进入模具。
•适配 12SPM 高节拍，保障产线连续稳定运行。
三、方案选型：MDSC-9000S 双张检测器核心适配优势
针对本项目钢铝混线、中厚板、高节拍的特殊工况，MDSC-9000S 展现出三大不可替代的核心优势：
1. 全材质兼容，覆盖钢铝双材质
基于电磁感应 + 电涡流双原理，一体化兼容导磁（钢板）与非导磁（铝板）金属，检测范围：
•钢板：0.2-4.0mm（完全覆盖项目 2.5-4.0mm 需求）
•铝板：0.2-4.0mm（完美匹配项目料厚区间）
彻底解决传统设备“分材质、分设备检测”的痛点，一套系统满足混线需求。
2. 多配方智能管理，换型高效零失误
设备内置 200 组配方存储功能，可按材质+料厚独立建立检测参数（本项目分设「钢板配方」「铝板配方」，各覆盖 2.5-4.0mm）。
•换型时：产线控制系统一键调用对应配方，1 秒内完成参数切换。
•防错机制：强制“先切换配方、后恢复自动生产”联锁逻辑，杜绝人工误操作。
3. 接触式单探头结构，适配狭小安装空间
采用紧凑型接触式单探头设计，体积小、重量轻，可直接集成于机械手端拾器：
•安装便捷：无需改造产线结构，适配空间受限场景。
•前置检测：抓料提起瞬间完成检测，尽早拦截双张，降低模具风险。
•维护简单：单探头结构故障率低、校准便捷，适配工业现场高频使用。
FAQ1：9000S 是否适用于 2.5-4.0mm 的钢铝混线？
答：从检测范围与材质适配能力看，该区间属于 9000S 可覆盖工况。项目实践表明，在钢板和铝板分配方示教、并与换型动作联锁的条件下，可实现稳定运行。
四、实施方法：检测前移 + 配方联锁一体化方案
1. 检测点位精准设置

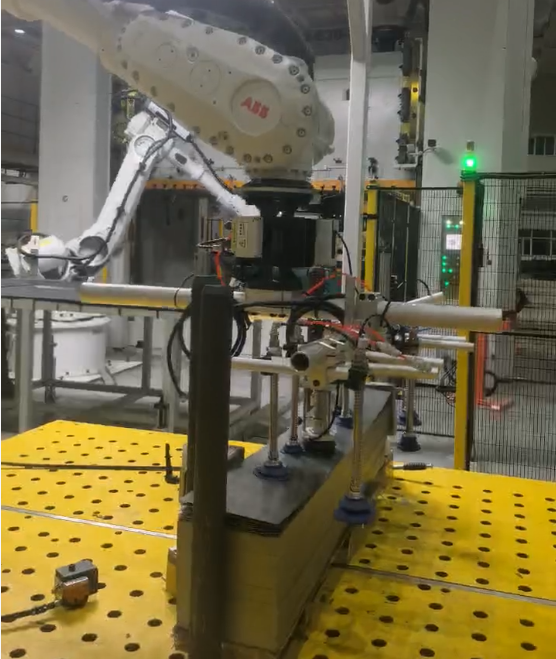

将 MDSC-9000S 探头安装于机械手抓料端拾器，板料抓取瞬间、姿态最稳定时触发检测：
•检测前置：在板料进入送料、冲压工序前完成双张判定。
•风险阻断：双张异常直接在抓取环节拦截，避免风险传递至模具区域。
2. 配方建立与标准化切换流程
1.配方分类：按材质建立 2 套核心配方
钢板配方：适配 2.5-4.0mm 所有规格钢板
铝板配方：适配 2.5-4.0mm 所有规格铝板
2.换型流程：产线换型 → 系统触发配方切换指令 → 控制器加载对应参数 → 确认生效 → 恢复自动生产。
3.操作规范：禁止跳过配方切换直接生产，从流程上杜绝参数错配。
3. 四级联锁逻辑，保障产线安全
系统与产线 PLC 深度联动，建立四级响应机制：
1.单张正常：检测通过，放行后续送料、冲压动作。
2.双张异常：立即禁止当前节拍，触发声光报警，提示人工处理。
3.连续异常：连续 3 次检测异常，升级为设备停机报警，防止故障扩大。
4.换型复位：配方切换完成、系统确认后，方可解除联锁、恢复自动运行。
配图提示：[!汽车冲压线双张检测案例示意图：钢板与铝板共线生产，抓料前安装 9000S 单探头，单张放行、双张拦截，工业现场写实风格]
五、落地效果与价值验证
改造完成后，经连续 3 个月稳定运行验证，各项指标全面达成预期目标：
| 评估目标 | 实施结果 | 实际价值 |
| 钢铝混线防错 | 100% 达成 | 双张误检、漏检率降至 0，彻底杜绝材质参数错配风险 |
| 2.5-4.0mm 覆盖 | 100% 达成 | 全料厚区间检测稳定，信号一致性优异 |
| 12SPM 联锁稳定 | 100% 达成 | 检测响应 <200ms，无延时、无卡顿，不影响产线节拍 |
| 换型效率提升 | 显著达成 | 换型时间从 15 分钟降至 1 分钟内，人工干预减少 90% |
| 模具保护效果 | 显著达成 | 双张入模事故零发生，每年节省模具维修、停产损失超200 万元 |
FAQ2：钢板与铝板能否共用一套检测参数？
答：不能共用。两种材料信号特性不同。稳定做法是分材质示教，并将配方切换纳入换型标准流程。
六、案例总结
在汽车覆盖件钢铝混线、2.5-4.0mm 中厚板、12SPM 高节拍的典型场景中，MDSC-9000S 的价值不仅是“检测双张”，更在于：
•材质适配能力：解决钢铝混线检测难题。
•多配方管理：实现高效、零失误换型。
•前置联锁保护：从源头阻断风险，守护高价值模具。
