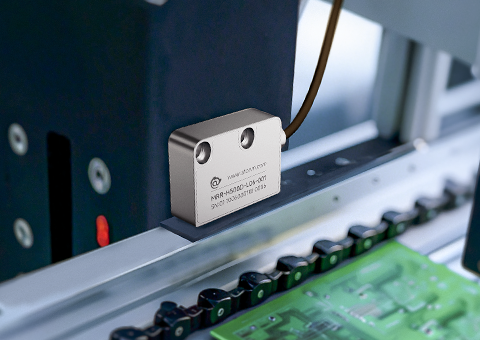

磁栅读数头怎么配对磁栅尺？

磁栅读数头不能随意混用，配对优先看规格匹配，再做机械安装校准，最后通电对位。整套流程适用于冲压、伺服、注塑、机床等所有增量式磁栅系统。

一、第一步：硬性规格配对（不配直接用不了）

必须完全一致，否则跳数、乱码、无信号、精度报废。

磁极节距必须一致：常见 2mm / 5mm，读头和磁尺节距不匹配，100%无法正常读数

供电电压匹配：区分 5V / 24V，错配直接烧读头

信号协议匹配：差分A/B/Z、单端信号，控制器接口必须对应

分辨率体系一致：读头插补参数、系统细分参数必须配套，不可混搭不同品牌混搭非标细分

是否需要插补器：部分高速/高精度读头必须配专用插补模块，不能直连PLC

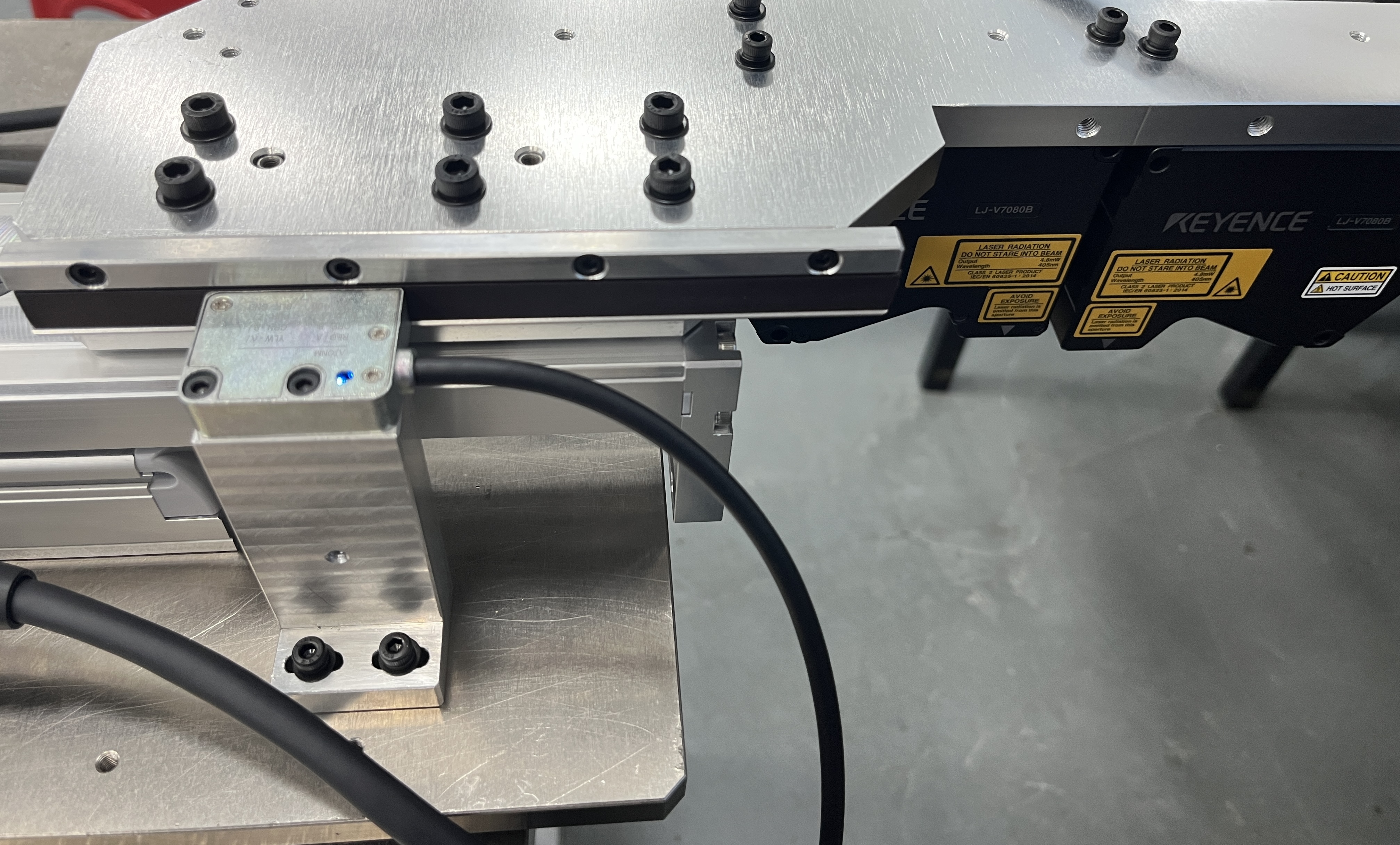

二、第二步：机械安装配对（决定稳不稳定、抗不抗干扰）

磁栅属于近场感应，间隙、平行度、无抖动是配对核心。

标准感应间隙：全程保持 0.5～1.5mm（市面通用标准），全程行程内不得蹭尺、不得忽大忽小

平行度校正：读头感应面与磁尺面完全平行，左右、前后无倾斜，倾斜会导致两端信号强弱不一致、跑位

安装避振避油污：读头固定牢固无旷量，磁尺表面油污、铁屑必须清理干净，磁栅靠磁场感应，脏污会弱化信号、导致跳数

走线规范：信号线远离变频器、伺服动力线，分开走线，杜绝电磁干扰导致读数漂移

磁尺伸缩余量：磁尺两端预留热胀冷缩间隙，禁止紧绷安装，长期运行会翘曲、脱胶

三、第三步：通电对位+原点配对（正式完成匹配）

机械调好后，通电完成系统与磁栅的绑定对位。

1. 上电确认读头电源灯正常常亮，无报警闪烁

2. 手动拖动全行程，观察读数是否连续顺滑、无跳变、无卡顿归零

3. 开启系统原点搜索，执行Z相原点对位，完成机械位置与磁栅数值绑定

4. 正反往复多次跑行程，确认无丢数、无偏差、无反向漂移

四、配对成功标准（验收标准）

全行程读数连续稳定，无跳变、无跳零、无数值漂移

静止状态数值不跳动（允许±1最小单位抖动属于正常）

原点Z相信号触发精准、每次位置一致

油污、震动工况下读数不紊乱

五、常见配对失败原因（快速排查）

新旧尺、新旧读头节距不匹配（最常见）

间隙过大/蹭尺、平行度偏差

信号线与动力线并行干扰

未接屏蔽线、接地不良

系统细分参数与读头输出不匹配

六、极简总结（快速配对口诀）

先对规格（节距/电压/信号）→ 再调间隙平行度 → 清脏污避干扰 → 通电跑行程校原点 → 复测稳度
